L型多孔位安装连接固定基座结构

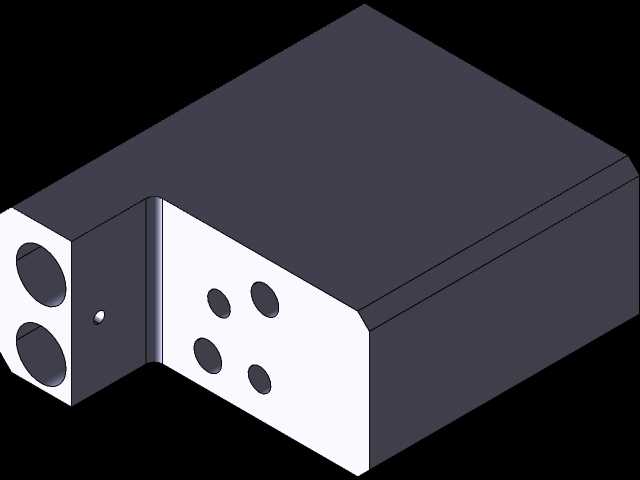

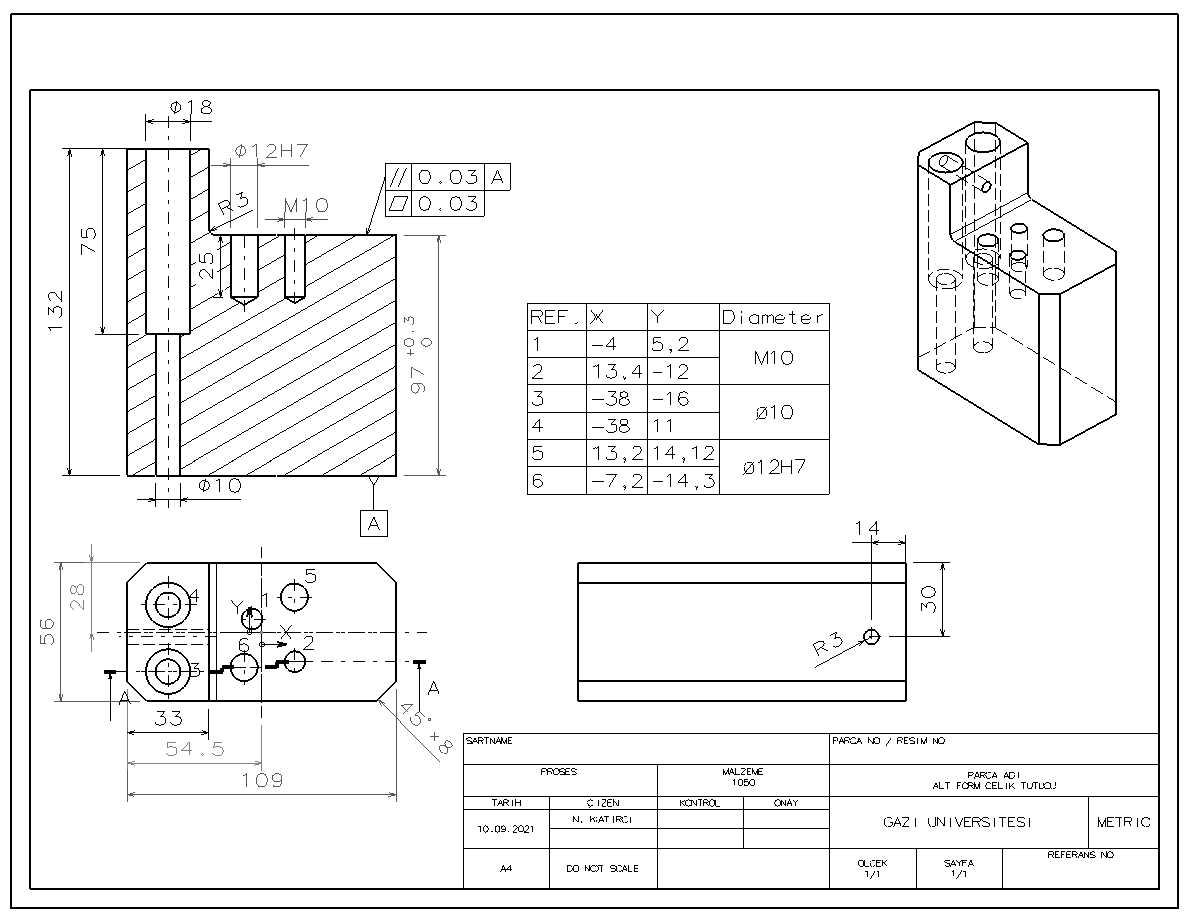

　　这款L型结构的连接固定基座，常见于自动化生产线的工位辅件安装、小型检测设备的机架拼接、工装夹具的定位支撑场景中，作为相邻两个垂直方向构件的衔接载体，承担载荷传递、位置固定、安装基准校准的核心作用。从结构形态来看，基座整体采用直角折弯式的块体设计，两个垂直相交的安装面分别对应不同方向的构件对接需求，其中一个端面设置两个大直径通孔，用于穿装锁紧螺栓实现与主承载梁或者设备基板的固定，孔位的间距经过匹配常规工业铝型材、方管的安装孔距设计，能够直接适配市面上主流规格的型材安装槽位，不需要额外加工转接板。另一个垂直端面设置四个呈矩形排布的螺纹安装孔，用于固定传感器、小型气动元件、走线支架或者辅助定位挡块，

　　四个孔位的排布兼顾了不同尺寸小型元件的安装兼容性，既可以固定单孔位的小型元件，也能满足多安装脚元件的锁紧需求，孔位深度按照常规内六角螺栓的啮合长度设计，能够保证足够的螺纹咬合力，避免受振动后出现连接松脱的问题。在两个垂直面的交接位置，做了小尺寸的直角避让槽，避免安装时两个对接构件的棱边出现干涉，同时也减少了应力集中的风险，在长期受交变载荷的工况下，不会在转角位置出现开裂变形的问题。基座的主体部分采用实心块体结构，整体刚性充足，在承受侧向推力或者垂直方向的压载时，形变量控制在极小范围内，能够保证安装在其上的元件位置精度不会因为基座变形出现偏移，对于需要精准定位的检测类元件安装场景，

　　这种高刚性的块体结构相比薄壁折弯件有明显的精度保持优势。设计过程中，所有安装孔的孔口都做了微小的倒角处理，既可以去除机加工产生的毛刺，避免安装时刮伤操作人员或者对接零件的表面，也能引导螺栓顺利穿入孔位，降低安装对位的难度。基座的外露安装面都做了平面度处理，安装贴合面的平面公差控制在常规机械安装的要求范围内，能够保证对接时两个面完全贴合，不会出现缝隙导致的安装倾斜问题。从安装边界来看，基座的整体外轮廓尺寸紧凑，不会占用过多的安装空间，在设备内部空间局促的位置也能顺利布置，两个安装方向的孔位都预留了足够的螺栓操作空间，使用常规内六角扳手就可以完成锁紧操作，不需要特殊的安装工具。在实际应用中，

　　这类基座可以根据使用场景的载荷需求选择不同的材质，常规工况下采用普通碳钢做发黑处理即可满足防锈和强度要求，在有轻量化需求或者防腐蚀要求的场景中，也可以替换为铝合金或者不锈钢材质，结构本身不需要做改动就能适配不同材质的加工生产。这类连接基座的结构设计没有冗余的特征，所有结构特征都服务于安装固定的核心功能，加工工艺性良好，采用常规的铣削、钻孔、攻丝工艺就能完成加工，不需要特殊的工装或者复杂的加工工序，加工成本可控，适合批量生产作为设备组装的标准连接件使用。在设备维护场景中，这类标准化的连接基座更换便捷，当出现磨损或者损坏时，不需要对周边构件做改动，直接拆卸更换即可，能够大幅缩短设备的停机维护时间。
