控制器双位橡胶按键垫结构设计

　　这款双位橡胶按键垫主要应用在工业控制台、手持操作终端、小型设备控制盒的操作面板区域，是操作人员与设备内部控制电路之间的触觉交互载体，日常工况下需要承受高频次的反复按压，同时要兼顾操作手感、防尘密封与按键导通可靠性。从实际使用场景来看，这类按键垫常配套在小型可编程控制器、设备手持示教单元、小型操作台的功能按键区，两个独立按键分别对应两组独立的控制信号触发，中间的定位凸柱是装配时的核心定位基准，能避免按键垫在壳体内出现横向窜动，保证每个按键的按压中心始终对准下方电路板上的导电触点，不会出现按压偏移、触发失灵的问题。

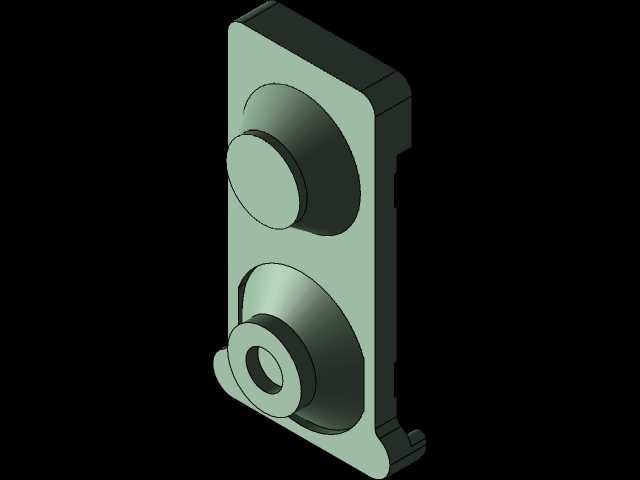

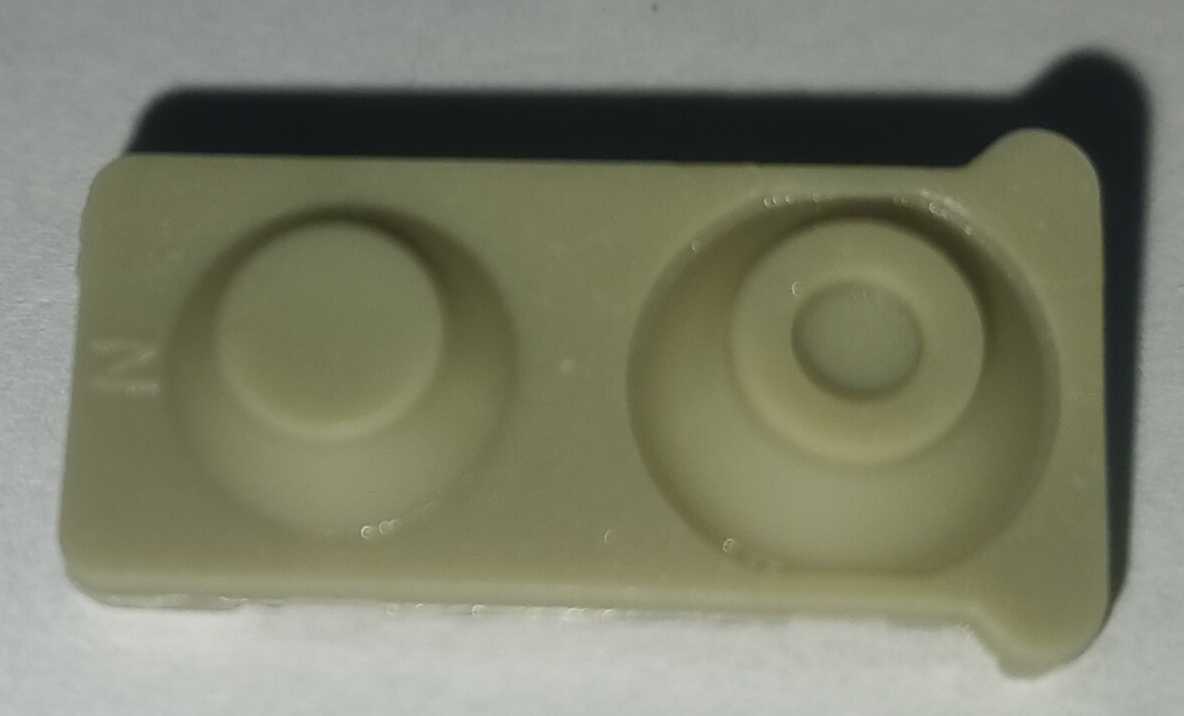

　　从结构设计逻辑来看，整体基座采用硬质橡胶一体成型，边缘做了贴合壳体安装槽的限位凸边，装配时可以直接卡入控制面板的预留凹槽内，不需要额外的紧固件固定，依靠橡胶本身的弹性形变就能完成预固定，同时边缘的贴合面可以形成简易的防尘屏障，阻挡日常使用环境中的粉尘、少量飞溅液体从按键缝隙渗入设备内部，保护下方的电路板元件。两个独立的按键触点区域采用导电橡胶材质，和基座部分共硫化成型，不存在拼接缝隙，按压时导电橡胶接触下方电路板的碳膜触点即可完成信号触发，按键的按压行程控制在1.2-1.8mm区间，既不会因为行程过短导致误触发，也不会因为行程过长造成操作反馈迟滞，适配绝大多数工业控制场景的操作手感需求。

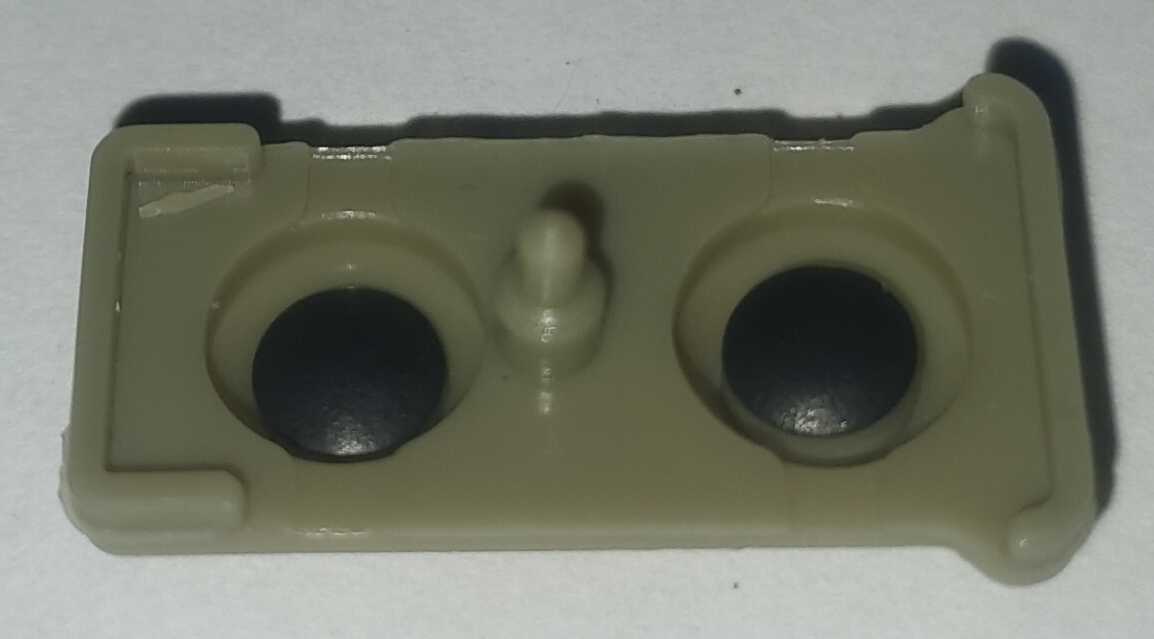

　　安装边界方面，整体外形为带圆角的矩形结构，四个角的圆角设计匹配壳体安装槽的圆角特征，避免装配时出现应力集中导致橡胶件撕裂，整体厚度根据安装腔体的深度做匹配设计，按键表面略高于控制面板表面0.5-1mm，既方便操作人员手指定位按压，也不会因为突出过多容易被意外磕碰触发。中间的定位凸柱高度略低于基座整体厚度，装配时插入电路板上对应的定位孔内，限制按键垫的X/Y向位移，两个按键中心的间距严格匹配电路板上两个触点的中心距，公差控制在±0.1mm以内，保证每次按压时导电橡胶都能完全覆盖触点区域，避免出现接触电阻过大、信号触发不稳定的问题。

　　从功能特性上看，橡胶材质本身具备一定的耐油、耐老化性能，适配工业车间常见的少量油污、温湿度波动环境，正常使用工况下按键寿命可以达到百万次按压级别，不需要频繁更换维护。按键表面做了哑光磨砂处理，避免手指出汗按压时出现打滑，同时黑色的导电触点区域和浅米色的基座形成明显视觉区分，方便操作人员快速识别按键位置。基座边缘的几处凸起限位筋，对应壳体安装槽内的卡槽，装配到位后会有明显的卡入反馈，提示装配人员零件已经安装到位，不会出现虚装、装配不到位导致的按键塌陷问题。

　　在结构建模过程中，需要重点关注橡胶件的拔模角度设计，所有侧壁的拔模角度控制在1.5°-2°，方便硫化成型后脱模，同时不会影响装配间隙。按键的薄壁区域厚度均匀控制在0.8mm左右，保证按压时的弹性反馈一致，不会出现一侧硬一侧软的手感差异。导电橡胶区域和基座橡胶的结合面做了锯齿状咬合结构，增强两种不同硬度橡胶的结合强度，避免长期按压后出现分层脱落的问题。定位凸柱的根部做了R0.3的圆角过渡，减少反复装配、受力时的应力集中，避免凸柱从根部断裂。
