150150重型工业铝型材机架搭建构件

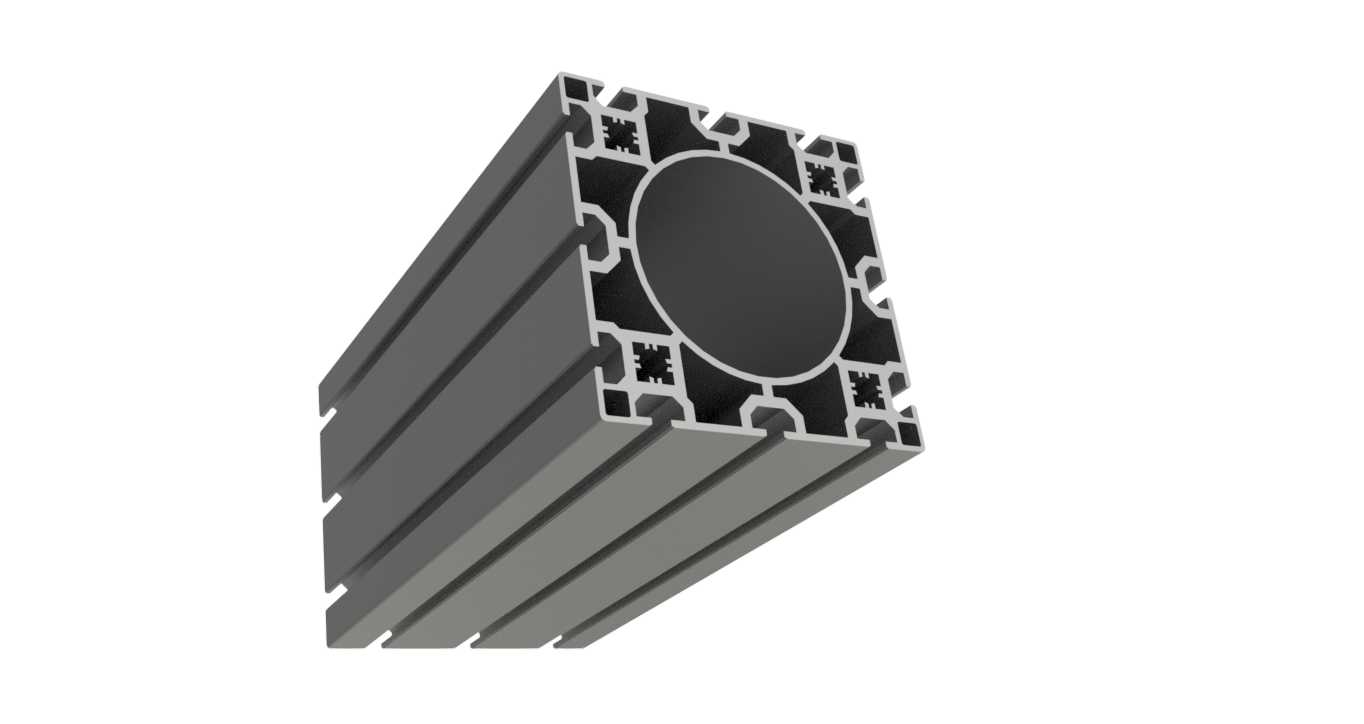

　　在大型自动化生产线、重载设备机架搭建场景中，150系列重型铝型材一直是大跨度、高负载框架的核心选型，这款150150规格的铝型材，截面尺寸达到150mm×150mm，单段常用长度300mm，完全适配重型设备的基座、龙门架立柱、大跨度输送线主梁等对结构刚性有极高要求的安装场景。从截面结构来看，这款型材采用了多腔室对称设计，中心预留大尺寸中空圆孔，四周均匀分布T型槽道，边角位置设置加强筋结构，相比同规格的单腔型材，抗扭、抗弯性能提升近40%，能够承受单侧持续偏载而不产生明显形变，在长时间运行的重载设备上，能有效避免因框架形变导致的传动部件错位、精度丢失问题。

　　设计这款型材的三维模型时，首先要还原实际挤压生产的截面公差，所有T型槽道的开口尺寸、槽内卡位宽度都严格遵循工业铝型材的通用安装标准，确保配套的T型螺栓、法兰螺母、角码连接件能够直接适配，不需要二次加工修配。中心的大直径中空腔道，一方面是为了减轻型材自身重量，降低挤压生产时的材料损耗，另一方面也预留了管线穿装空间，设备的动力线缆、气路软管、信号控制线都可以从腔道内部走线，避免外露管线被车间内的工件剐蹭，也能让整体设备外观更整洁，减少积灰死角。四周的槽道采用对称布局，不管是作为立柱使用还是作为横梁使用，四个方向都可以直接安装附件，不需要额外焊接转接支架，现场组装时只需要使用标准内六角工具就能完成拼接，相比焊接钢结构框架，组装效率提升60%以上，而且后期调整框架结构、拓展安装工位时，只需要松开螺栓就能重新调整位置，不会像焊接框架那样需要切割、重新焊接，适配柔性生产线的快速迭代需求。

　　从安装边界来看，这款型材单段300mm的长度，既可以作为短段拼接的标准节，通过专用的型材连接件拼接成任意长度的长梁，也可以直接作为小型重载设备的独立支撑脚使用。端面的安装孔位可以直接配套端盖、脚轮、调节脚杯，当作为设备基座使用时，底部安装重载调节脚杯，能够单支承受近两吨的静载荷，配合斜拉角码加固后，整体框架的抗震性能能够满足冲压设备周边、重型搬运机械手基座的使用要求。在实际设备搭建中，这款型材常用来搭建大型检测设备的外框架、重载码垛机的龙门立柱、大尺寸光伏组件生产线的输送主梁，因为铝型材本身的阳极氧化表面处理，在车间潮湿环境、有轻微腐蚀的工况下也不会生锈，不需要像钢结构那样定期做喷漆防锈维护，长期使用的维护成本更低。

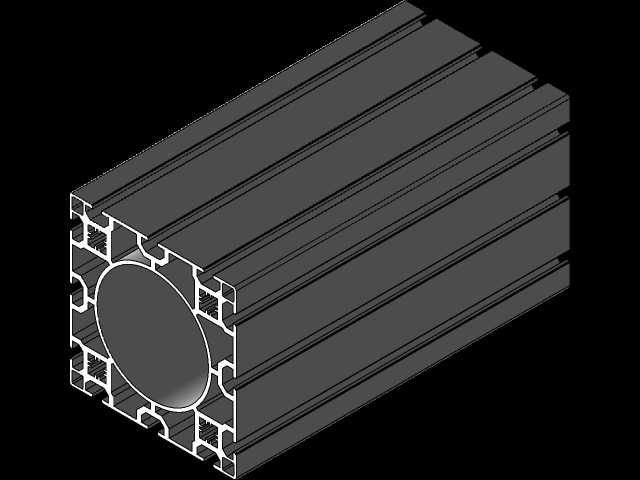

　　建模过程中，特意保留了型材截面的所有细节特征，包括槽道内的卡位凸起、边角的工艺圆角、加强筋的过渡圆弧，这些细节在做有限元受力分析时，能够更准确地模拟型材实际的受力形变情况，避免因为模型简化导致的受力计算偏差。在做装配验证时，可以直接将配套的连接件、脚杯、面板安装槽等标准件装配到模型上，提前验证安装干涉问题，比如在槽道内装入T型螺母后，螺栓的穿入空间是否足够，角码安装时是否会和相邻槽道的附件产生干涉，这些细节都能在三维建模阶段提前排查，减少现场安装时的返工问题。另外，型材中心的中空腔道尺寸也做了精准还原，在做管线排布设计时，可以直接在模型内模拟线缆、气管的穿装路径，计算腔道内能够容纳的管线数量，避免后期现场穿线时出现腔道空间不足的问题。对于需要在型材上加工安装孔的场景，模型上也预留了加工基准面，设计人员可以直接在模型上标注钻孔、攻丝的位置，导出加工图纸后就能直接送厂加工，不需要重新测绘截面尺寸，能大幅缩短设计周期。
