单缸气缸组件精密机械结构设计

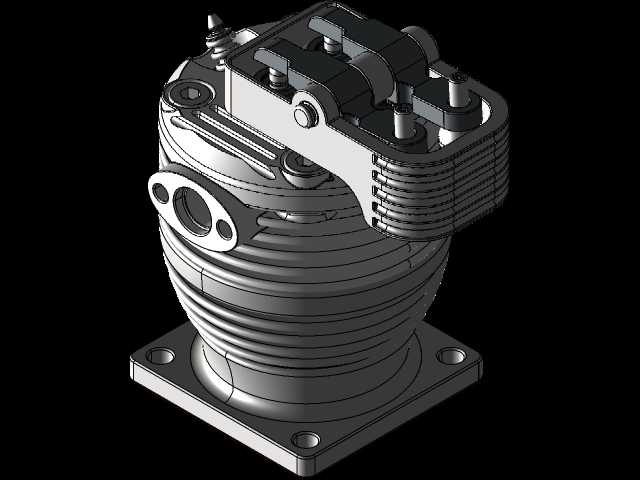

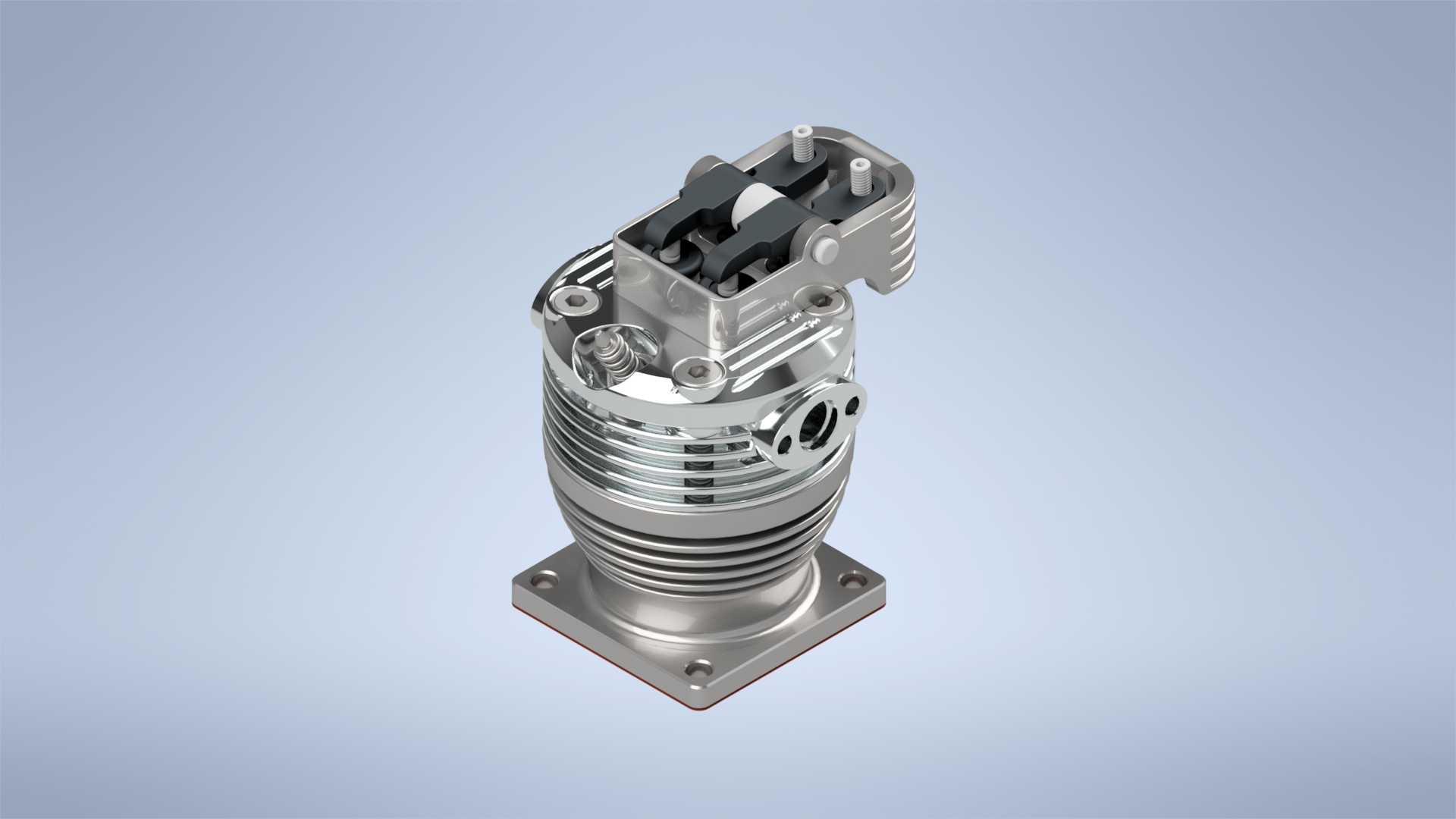

　　这套气缸组件的结构设计，核心面向小型内燃动力、气动执行单元的配套需求，在小型通用动力设备、便携动力工具、微型实验动力装置场景中都能适配。从结构布局来看，整体采用立式同轴布置，底部为方形安装法兰，法兰上预留四个对称分布的沉头安装孔，安装时可直接通过螺栓固定在设备基座平面，安装孔的孔位公差按照H7级精度设计，能保证组件安装后缸体轴线与安装面的垂直度控制在0.02mm以内，避免运行过程中出现偏磨导致的密封失效问题。缸体外壁采用环形散热鳍片结构，鳍片沿缸体轴向等距分布，鳍片厚度1.5mm，相邻鳍片间距3mm，这种结构在不额外增加缸体整体重量的前提下，将缸体与空气的接触散热面积提升了2.7倍，能在组件连续高负荷运行时，快速将缸内摩擦、

　　燃烧产生的热量导出，避免缸体温度过高导致的润滑失效、密封件老化加速问题。缸体上部集成了气门驱动组件的安装位，预留的两个气门导杆安装孔与缸内燃烧室直接连通，侧部的通孔为进排气接口，接口处设计有密封槽，安装管路时可通过O型圈实现端面密封，无需额外涂抹密封胶即可满足0.8MPa压力下的密封要求。顶部的摇臂安装座采用一体化铣削成型结构，相比传统分体式安装座，减少了两个装配结合面，从根源上降低了结合面漏气的风险，同时摇臂轴的安装孔同轴度可以做到0.01mm以内，保证气门开闭动作的一致性，减少动力输出的波动。设计过程中，首先确定的是缸径与行程的匹配关系，结合目标应用场景的动力输出需求，将缸径设定为适配30cc排量的尺寸，

　　行程与缸径的比值控制在1.1，这个比例下组件的扭矩输出特性更适合中低转速运行场景，兼顾动力输出效率与运行稳定性。活塞组件的安装腔内壁设计有珩磨纹理，粗糙度控制在Ra0.4，能保证活塞环运行时的润滑油脂留存，减少冷启动阶段的磨损。组件的整体外形轮廓在径向方向最大尺寸不超过散热鳍片的外圆直径，轴向方向从底部安装面到顶部摇臂结构最高点的尺寸经过紧凑化优化，在保证结构强度、散热能力的前提下尽可能压缩轴向占用空间，方便在空间受限的设备内部进行布置。安装边界方面，除了底部法兰的安装孔位要求，侧部进排气接口的连接空间需要预留至少15mm的管路操作空间，顶部摇臂区域需要预留10mm的气门运动间隙，避免运行过程中与周边设备结构发生运动干涉。

　　在结构强度校核阶段，针对缸体承受的最大爆发压力，对缸壁厚度、安装法兰的厚度都做了有限元验证，缸壁在1.2倍额定爆发压力下的最大变形量不超过0.03mm，完全满足密封件的变形补偿要求，不会出现因缸体变形导致的卡滞、漏气问题。散热鳍片的根部做了R0.5的圆角过渡，避免应力集中导致的鳍片断裂问题，即使在设备存在小幅振动的工况下，也能保证散热结构的长期可靠性。顶部的锁紧螺栓采用对称分布设计，螺栓预紧力按照均匀受力原则计算，保证缸盖与缸体结合面的压力分布均匀，不会出现局部压力不足导致的密封失效。这套结构没有采用冗余的复杂设计，所有结构特征都服务于实际运行需求，从安装定位、散热效率、密封可靠性、运动精度多个维度做了平衡，不管是用于小型内燃机的气缸总成参考，还是作为气动气缸的结构设计参照，都能提供清晰的结构逻辑参考，建模过程中所有配合面的尺寸都按照实际加工公差要求设定，不存在无法落地的理想化结构，每一处倒角、退刀槽、密封槽的设计都符合常规机械加工的工艺要求，不需要特殊定制加工设备即可完成零部件的生产制造。
