迷宫式互锁拼接长条铝型材结构

　　这款互锁拼接型材的截面采用连续迷宫式凹凸咬合结构设计，最初是为自动化设备机架的快速无紧固件拼接场景开发，在非标自动化生产线搭建、小型设备框架组装、3D打印设备外框防护结构搭建场景中，无需额外角码、螺栓连接件，仅靠相邻型材的截面咬合即可完成横向拼接固定，相比常规欧标、国标铝型材，能省去大量连接件采购成本与现场装配的打孔、攻丝工序，适配小批量快速搭建的临时工装架、可快速拆解重组的模块化设备框架需求。

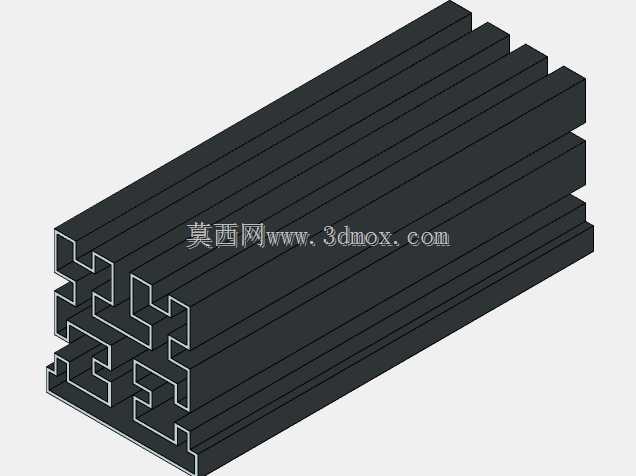

　　从截面结构来看，每侧的凹凸槽采用非对称错位排布，相邻两根型材沿长度方向对齐后，沿垂直于长度方向的截面推入即可完成咬合，咬合深度经过反复校核，既保证拼接后垂直于拼接面方向的抗拉强度达到常规角码连接的80%以上，又不会因为配合过紧导致装配时需要过大的敲击力造成型材变形。槽口的所有转角处都做了0.2mm的工艺圆角，一方面是挤出生产时减少模具刀口的应力集中，提升铝型材挤出模具的使用寿命，另一方面装配时能起到导向作用，即使两根型材存在微小的角度偏差，也能顺着圆角滑入配合位，降低现场装配的对位难度。

　　型材的主体壁厚设置为1.8mm，在保证单根米重控制在1.2kg/m以内的前提下，拼接完成后的整体框架平面度可控制在每米0.5mm以内，满足常规传感器安装、轻型输送轨道铺设的平面度要求。型材的外表面为平整直面，没有额外的凸起结构，拼接完成后整体外表面为连续平面，可直接粘贴亚克力防护板、安装钣金门板，不需要额外做压边处理。内部的空腔沿长度方向贯通，可直接穿设设备的电源线、传感器信号线，省去额外走线槽的安装空间，让框架整体外观更整洁。

　　设计过程中特意规避了常规拼接型材容易出现的拼接后窜动问题，迷宫结构的每一段咬合面都设置了微小的倒刺结构，装配到位后沿长度方向的窜动量小于0.1mm，不需要额外打定位销即可满足常规工况下的固定要求，如果是有振动的使用场景，仅需在型材两端加装端盖即可进一步限制相对位移，不需要在型材侧面打孔拧螺丝破坏型材表面。型材的挤出成型公差严格按照工业铝型材的高精级控制，截面尺寸公差控制在±0.1mm以内，配合间隙控制在0.05-0.1mm之间，既保证拼接顺畅，又不会出现拼接后缝隙过大影响外观和结构强度的问题。

　　在实际应用场景中，这类型材除了用于设备框架搭建，还可用于仓储货架的隔板支撑、展会临时展架的快速搭建、实验室工作台的框架组装，因为不需要额外连接件，拆解后可重复利用，不会因为打孔、攻丝造成型材报废，重复利用率可达95%以上，相比传统的焊接框架、角码连接框架，综合使用成本能降低40%左右。针对3D打印的应用场景，该结构可直接打印小尺寸的样件用于结构验证，不需要开模即可快速测试不同咬合深度、不同槽型排布的连接强度，快速迭代优化截面结构，在小批量定制化框架场景中，直接3D打印的型材也能满足低载荷的使用需求，省去开模的周期与成本。

　　安装边界方面，单根型材的最大拼接长度可根据需求裁切，拼接时的操作空间仅需预留型材截面宽度1.2倍的推入空间即可，不需要额外的操作空间用于拧螺栓、装角码，在狭小空间内的框架搭建场景中优势尤为明显。拼接完成后的型材组合可承受垂直于拼接面每米150N的均布载荷，沿长度方向的抗剪强度可达每米200N，满足大部分轻型设备框架、防护架、置物架的载荷要求，如果是更高载荷的场景，可在型材空腔内穿入钢条加强，不需要改变外部拼接结构，适配性更强。
