立式径向两用小型砂光打磨设备结构

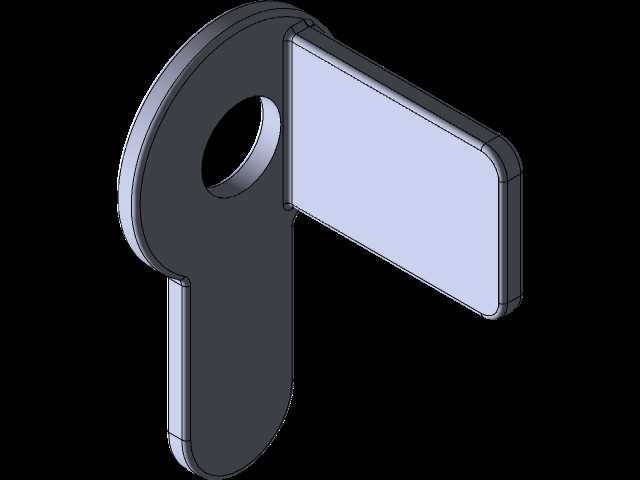

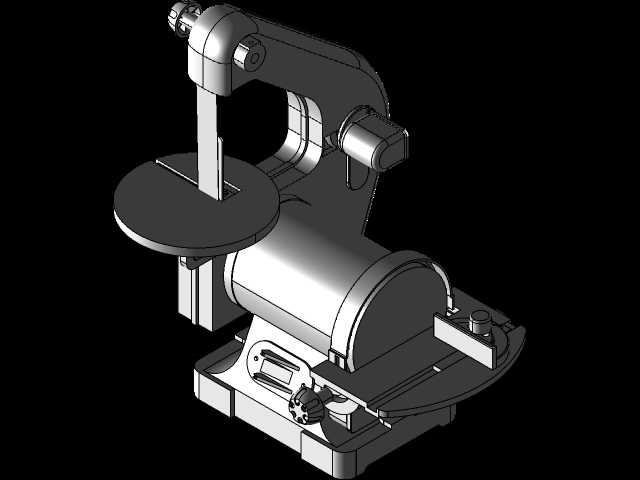

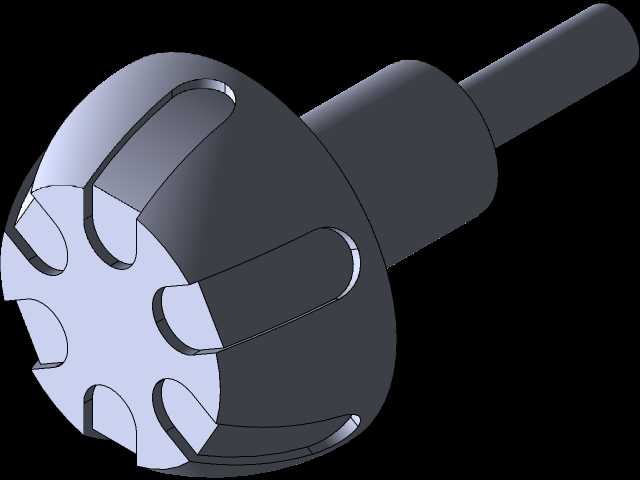

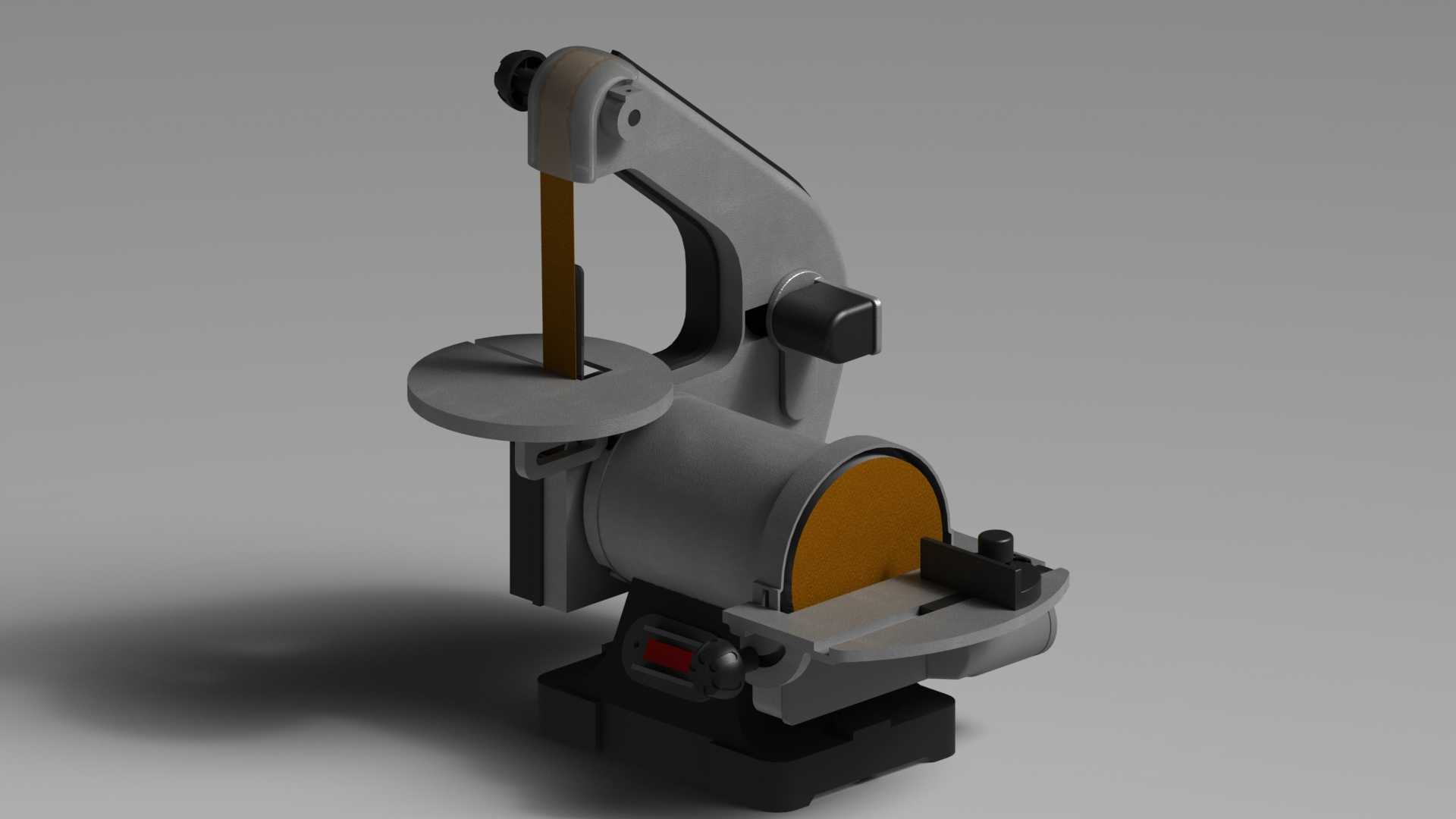

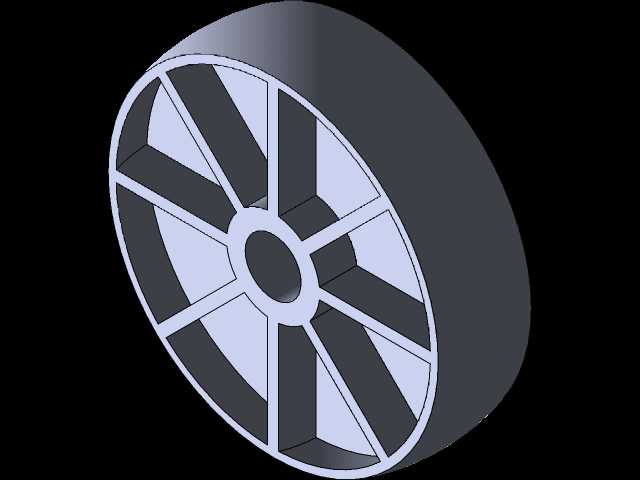

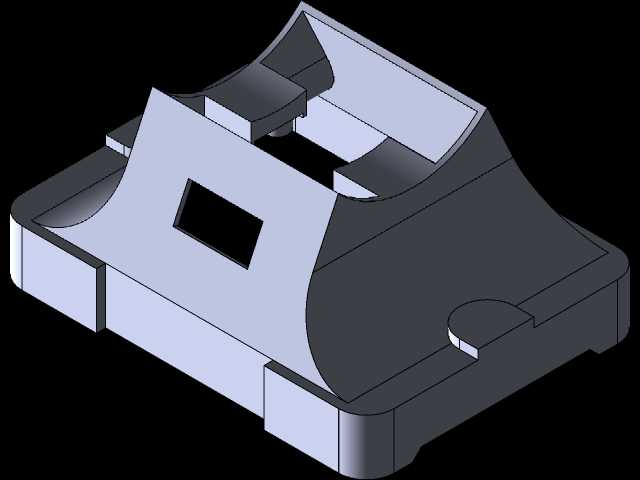

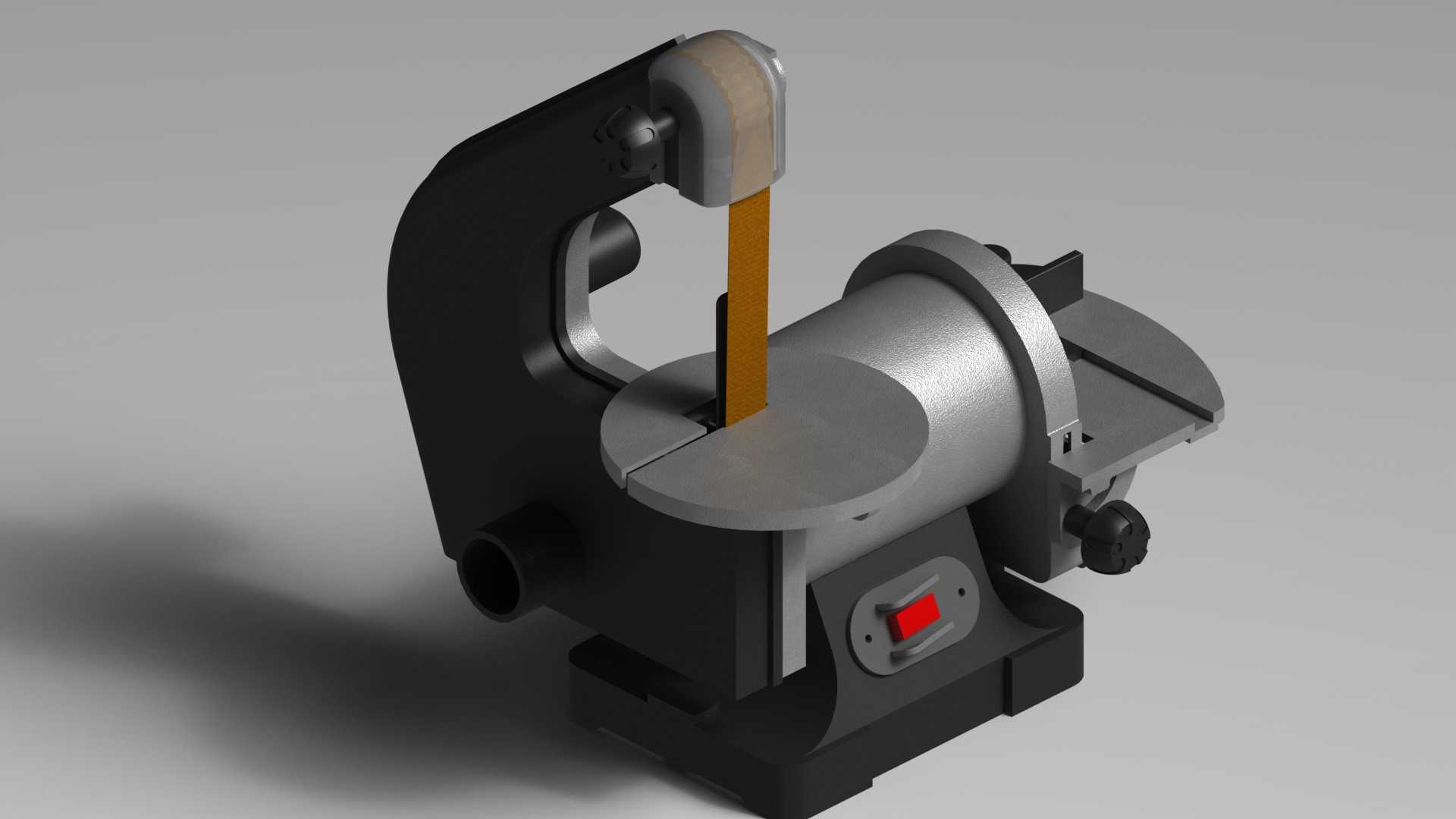

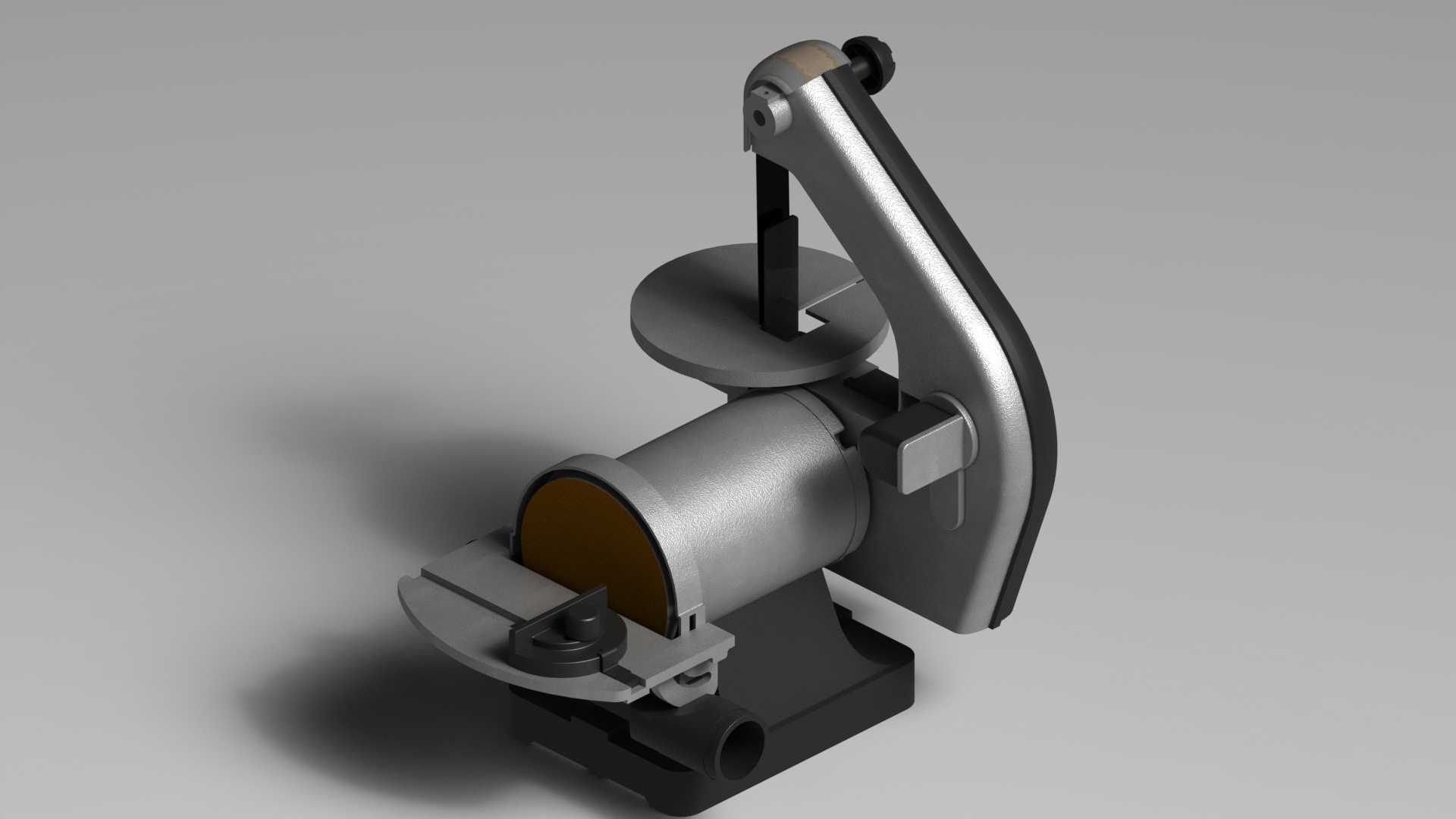

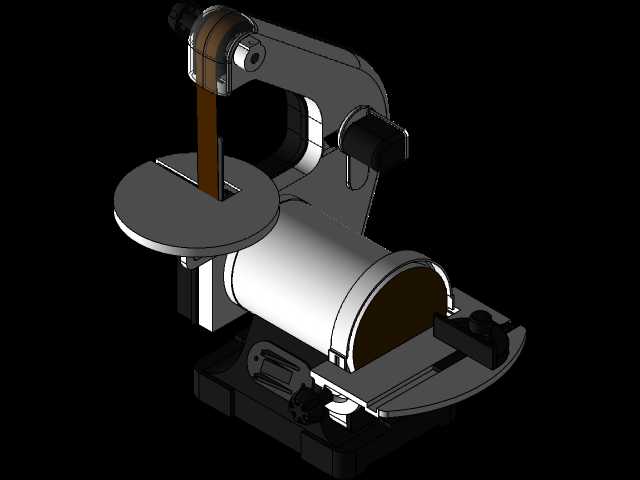

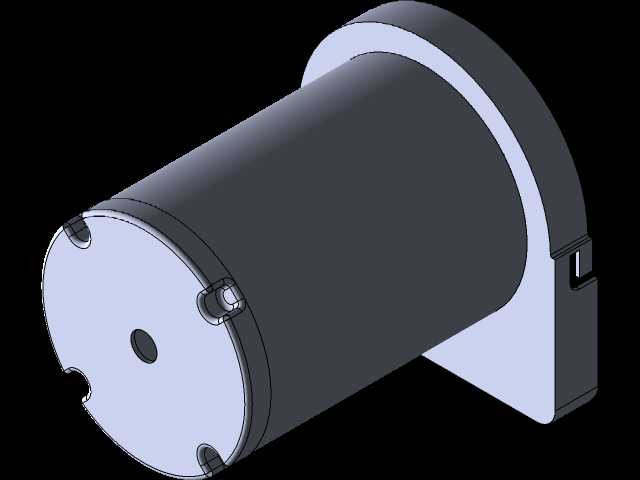

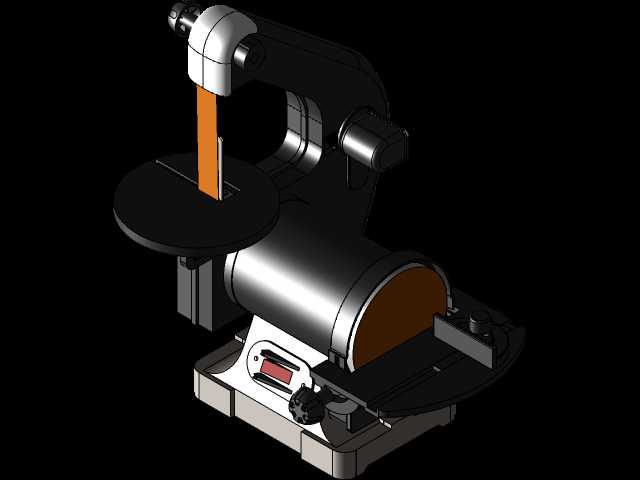

　　这款小型砂光设备整合了立式砂带打磨与径向端面打磨两个功能单元，在小型五金加工、模型制作、机修辅件加工场景中适配性极强，能覆盖多数小尺寸工件的去毛刺、刃口修整、表面砂光工序，无需频繁切换设备就能完成不同方向的打磨作业。从结构布局来看，设备采用一体式铸铁基座作为承载核心，基座底部预留了四个螺栓安装孔，可直接固定在工作台面或者配套支架上，安装孔的孔距按照常规小型台式加工设备的通用标准设计，适配多数车间现有工作台的安装位，不需要额外加工转接板就能完成固定，基座内部预留了集尘通道接口，可外接车间中央集尘系统或者独立集尘袋，避免打磨过程中碎屑飞溅影响作业环境。设备的动力单元内置在基座上方的主机壳体内，采用低功耗异步电机驱动，

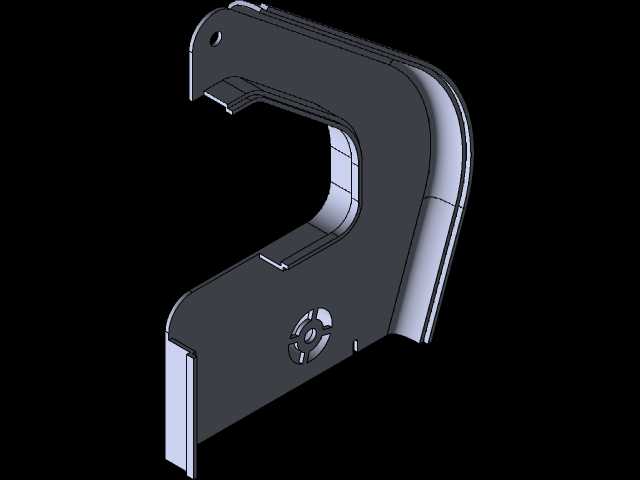

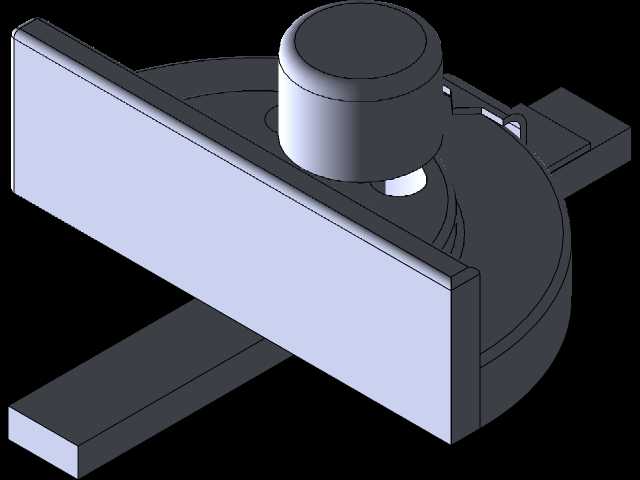

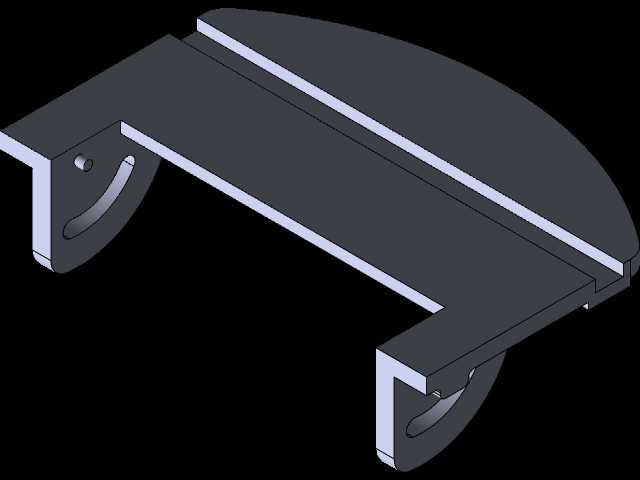

　　动力输出端通过带传动分别连接两个打磨工位：垂直布置的环形砂带单元安装在C型悬臂结构上，悬臂采用加厚钢板冲压焊接成型，刚性足够承受常规打磨的进给压力，不会出现作业过程中悬臂抖动导致砂带跑偏、打磨面不平整的问题，砂带张紧结构集成在悬臂顶端，通过偏心旋钮就能快速完成砂带更换与张紧度调节，不需要额外拆卸护罩，日常维护效率较高；径向打磨单元的砂轮端面配有可调节角度的工件托板，托板带有刻度标识，可根据打磨需求调整0到45度的倾斜角度，适配不同倒角、斜面的打磨要求，托板边缘与砂轮端面的间隙可通过侧边的锁紧旋钮微调，始终保持较小的安全间隙，避免工件卡入间隙造成安全隐患。设备的操作开关布置在主机壳体前侧的倾斜面上，

　　位置刚好处于操作人员站立作业时的手部自然活动范围内，开关采用带防水防尘罩的船型开关，可承受打磨车间多粉尘的作业环境，开关旁设置了过载复位按钮，当打磨进给量过大导致电机过载时，设备会自动断电，按下复位键即可重新启动，能有效保护电机不会因长时间过载烧毁。从安装边界尺寸来看，设备整体占地尺寸较小，长度方向不超过400毫米，宽度方向不超过300毫米，高度方向不超过500毫米，即使是空间狭小的维修工位、家庭工坊、学校实训台都能轻松放置，不需要预留过大的操作空间，设备两侧预留的操作空间只需要各留出200毫米的工件进给余量即可满足常规作业需求。在实际应用中，这款设备可完成小型五金零件的飞边去除、刀具的粗磨开刃、木质模型构件的表面砂光、

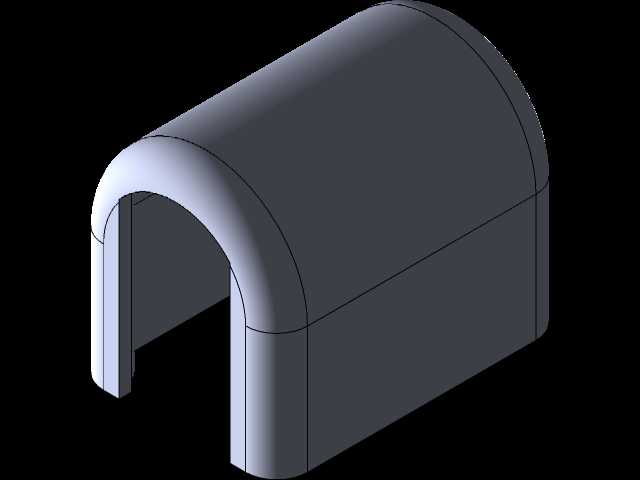

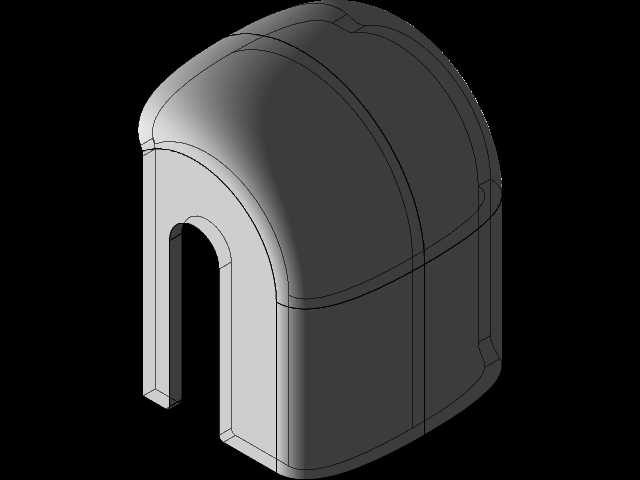

　　3D打印零件的支撑去除与表面打磨、塑料件的毛边修整等多种作业，两个打磨工位可同时独立作业，也可根据工序需求先后使用，比如加工小型金属支架时，可先使用径向砂轮打磨端面的切割飞边，再使用立式砂带打磨侧面的焊缝与棱角，全程不需要挪动工件更换设备，能大幅提升小批量零件加工的作业效率。设备的所有外露旋转部件都配有安全护罩，立式砂带的非工作段完全封闭在护罩内部，仅露出作业段的砂带工作面，径向砂轮的护罩覆盖了砂轮超过一半的圆周面积，仅留出朝向操作人员的作业开口，能有效避免砂带断裂、砂轮碎裂时的碎屑飞溅风险，符合小型台式加工设备的安全设计规范。设计过程中针对小型设备常见的刚性不足问题，对C型悬臂的截面形状做了优化，采用变截面的弧形结构，在减轻整体重量的同时保证了悬臂末端的刚性，打磨时施加正常进给压力的形变量控制在0.1毫米以内，不会因为悬臂变形导致砂带跑偏或者打磨面出现锥度。设备的电机安装位设置了减震橡胶垫，能抵消电机运转时的小幅震动，传递到工作台面的震动幅度极小，作业时不会因为设备震动导致工件移位，也能降低作业时的噪音水平，长时间作业的舒适度更高。
