小型立式砂带抛光机输送打磨一体机

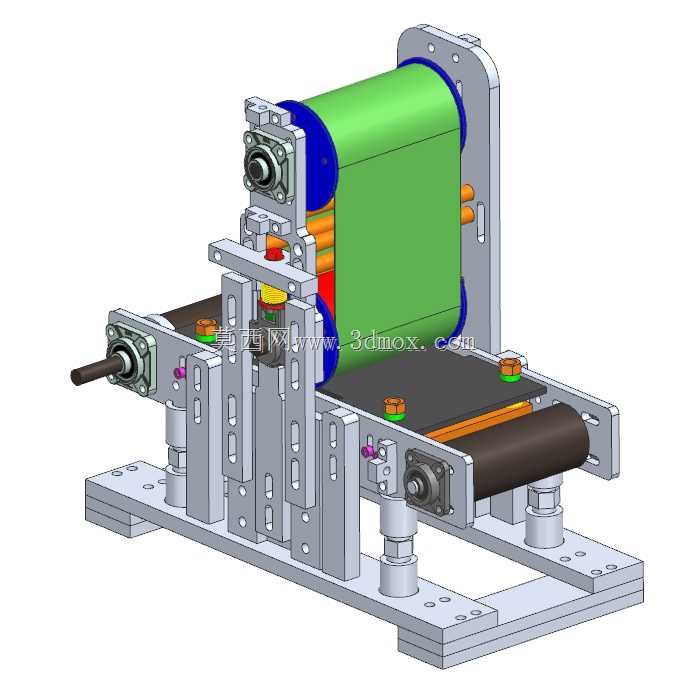

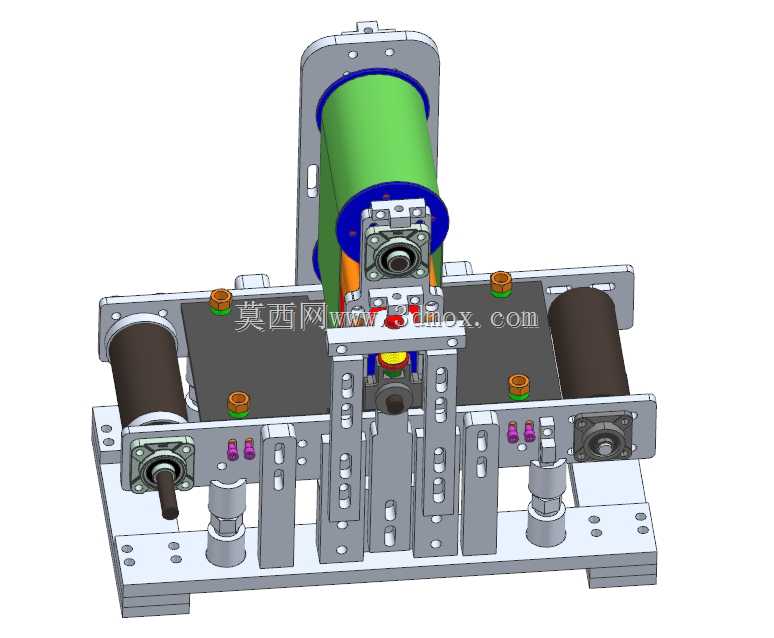

　　该套设备属于小型立式砂带磨削单元，整体采用下层水平输送带与上层立式砂带轮组并行布置的结构形式，常见于五金小件、冲压件、裁切后金属板材边缘的连续去毛刺、表面拉丝与端面抛光工序。设备运行时，待加工工件由下方黑色水平输送带承托向前送进，上方绿色宽幅环形砂带由两端带座轴承支撑的主动、从动辊筒张紧驱动，砂带工作面与工件上表面保持设定接触压力，工件随输送线匀速通过磨削区域即可完成连续表面处理，无需人工逐件持料进给，适配中小批量扁平工件的流水线加工场景。

　　从结构设计逻辑来看，设备底座采用整块铝板铣削加工的安装底板，底板上预留多组阵列安装孔位，所有支撑立柱、辊筒轴承座、输送线支架均通过螺栓与底板孔位锁附，既保证整机运行时的刚性，抑制砂带高速运转产生的振动，也方便根据工件厚度、磨削余量调整各部件的相对安装位置。下层输送机构的主动辊、从动辊两端均配置立式带座轴承，轴承座通过可调节腰型孔固定在输送支架上，装配时可通过调整螺栓位置张紧输送皮带，避免输送过程中皮带跑偏、打滑；输送支架两侧设置多组可调高度的支撑立柱，立柱与上层砂带机构的安装板连接，转动立柱调节螺母即可整体升降砂带磨削单元，快速改变砂带工作面与输送皮带之间的间隙，适配不同厚度规格的工件加工需求。

　　上层砂带驱动端配置减速电机与传动连接组件，辊筒端部设置张紧调节结构，通过调整从动辊的轴向位置可控制环形砂带的张紧力，同时配套砂带防跑偏限位结构，保证宽幅砂带高速运行时不会出现窜动、掉带问题。砂带轮组外侧设置半包围防护挡板，既阻挡磨削过程中产生的金属碎屑飞溅，也可作为除尘接口的安装基体，后续可直接外接吸尘管路将磨屑抽离工位。设备的输送带表面采用防滑耐磨材质，工件放置后随皮带匀速进给，磨削区域旁设置的可调限位挡块可约束工件进给方向，避免工件受砂带切削力作用发生偏移，保证抛光后表面纹路均匀、磨削余量一致。

　　从安装边界维度考量，该设备整体为台式紧凑布局，底座长宽尺寸适配常规车间工作台面放置，底部支撑柱可调节整机水平度，无需额外预埋地基；整机动力接口仅需接入对应规格电源即可运行，侧面预留的安装位可加装工件导向条、压料弹性组件，针对异形小件还可在输送皮带上加装定位治具，拓展适配不同轮廓工件的抛光作业。结构设计中所有转动副均采用标准带座轴承，易损件更换维护便捷，砂带、输送皮带均可通过松开张紧结构快速拆装，日常运维成本较低，既可以作为独立工位完成单件打磨，也可直接对接前后段上料、清洗流水线，实现小件表面处理的自动化连续生产。
