电池供电可充电式带式砂光打磨设备

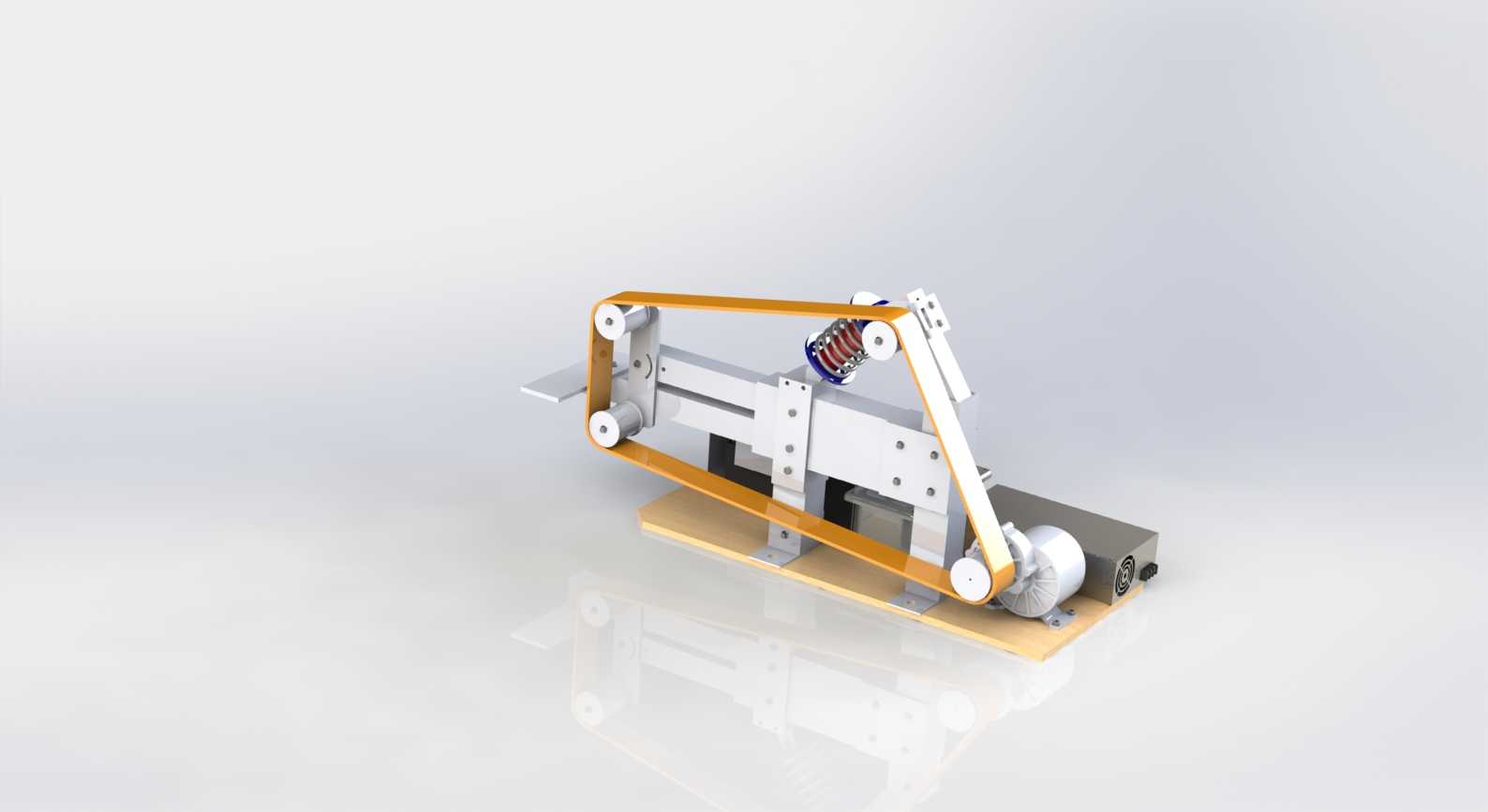

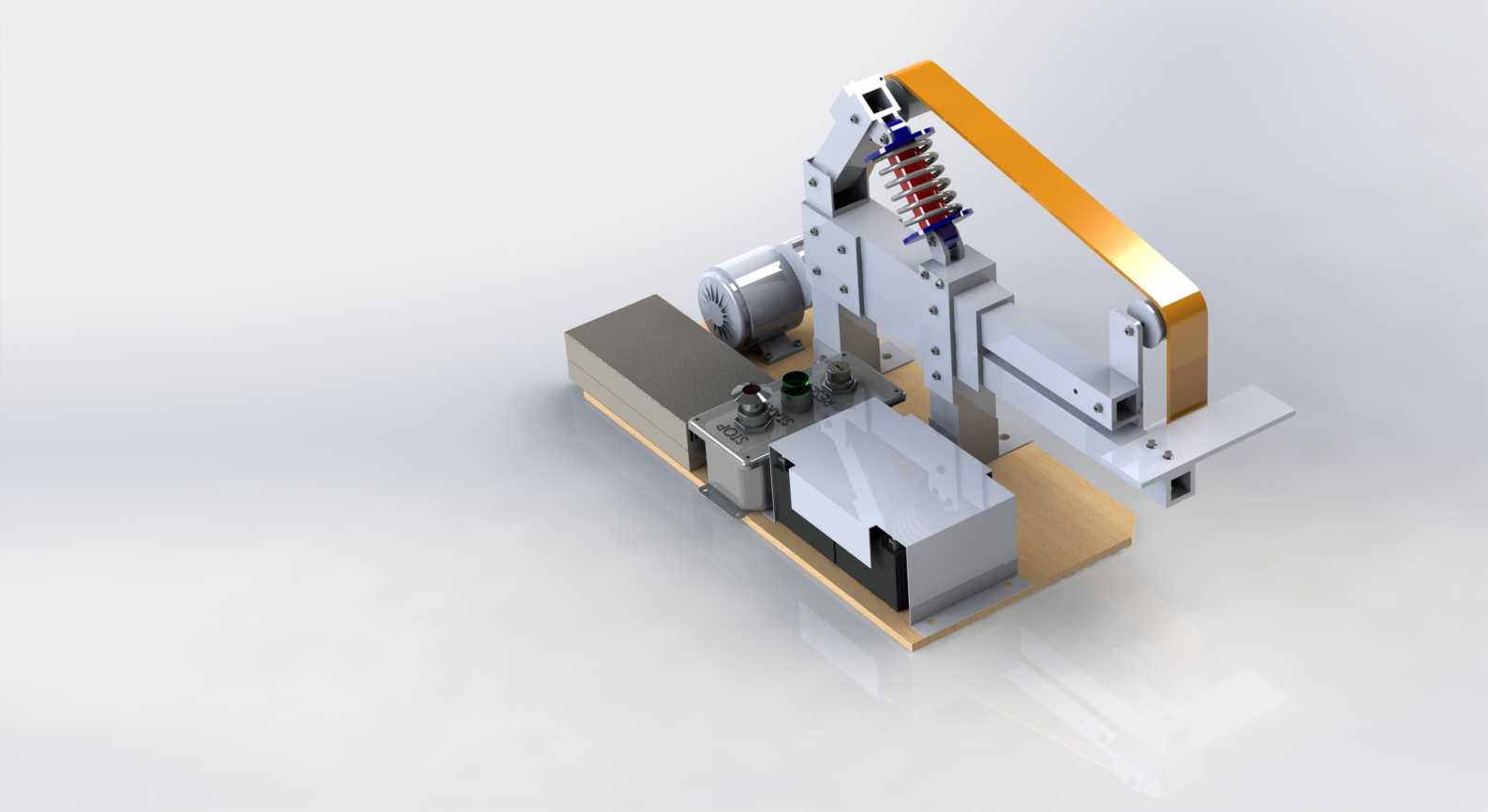

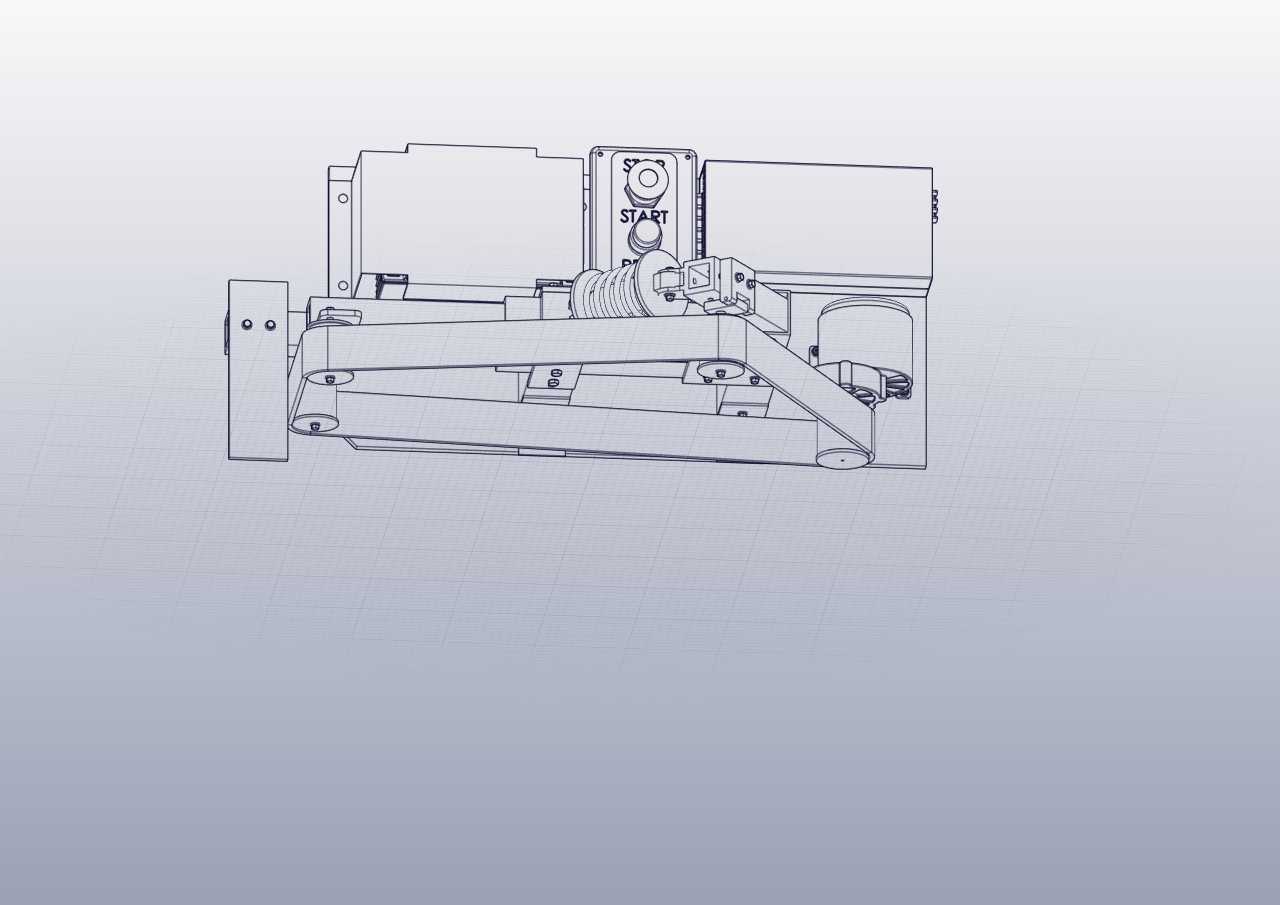

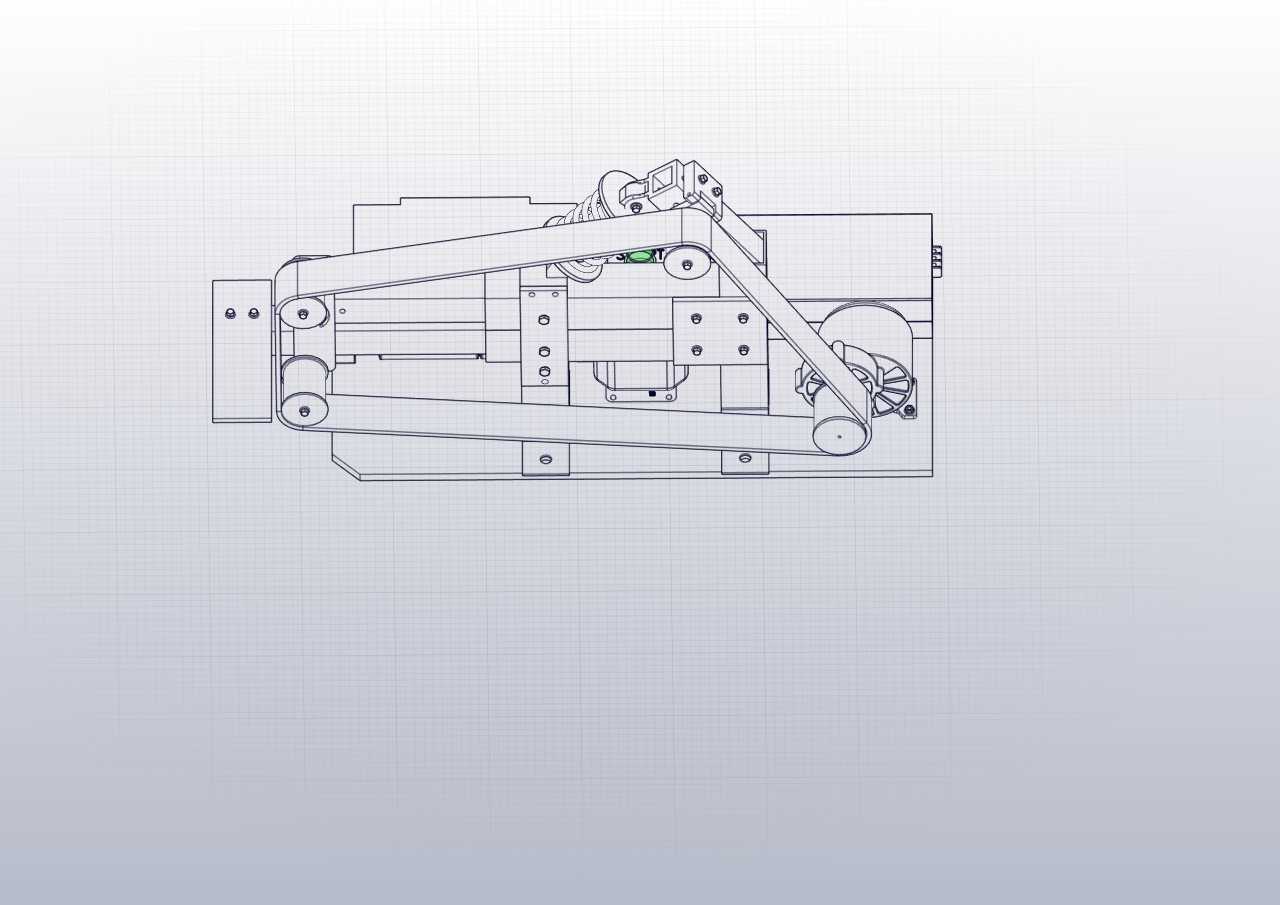

　　在五金加工、小型家具修型、户外金属构件维护这类场景里，经常会遇到市电接入不便的作业情况，比如户外钢结构焊缝打磨、偏远工地的型材端面光整、家装现场的木作毛边处理，传统有线砂带机受电源线长度限制，作业半径被牢牢束缚，拖线盘拉扯不仅增加现场绊倒风险，遇到临时断电情况更是直接停工，这款电池供电的带式砂光设备就是针对这类无可靠供电的作业场景设计的。从结构布局来看，整机采用分体式承载底座设计，底座预留了电池仓安装位，可适配常规大容量动力锂电池包，不需要外接交流电源即可独立作业，底座同时集成了驱动电机的安装支座，电机输出端通过同步带轮将动力传递至砂带驱动辊，张紧机构采用弹簧预紧的摆臂结构，摆臂一端铰接在主机立板上，另一端安装从动辊，

　　弹簧的预紧力可通过端部的调节螺母微调，既能保证砂带运转时不会出现打滑跑偏，也能在砂带遇到硬质点冲击时提供一定的缓冲余量，避免砂带瞬间崩断。砂带的工作段采用水平悬臂布置，悬臂下方预留了足够的工件避让空间，针对不同尺寸的工件，操作人员既可以手持工件贴近砂带完成小零件的端面、弧面打磨，也可以手持整机对固定的大型构件表面进行往复砂光作业，适配的作业场景比台式固定砂光机灵活很多。设计过程中，驱动辊和从动辊都做了中高处理，也就是辊面中间直径略大于两端，这个细节是为了让砂带在高速运转时自动保持对中，不需要额外加装复杂的纠偏结构，降低整机的故障点；接触板也就是砂带工作段背面的承托板，采用了平整的冷轧钢板加工，表面做了硬质氧化处理，耐磨性能优异，

　　保证打磨时砂带背面不会因为摩擦快速磨损，同时平整的承托面能让打磨后的工件表面粗糙度均匀，不会出现局部凹陷的打磨缺陷。整机的操作手柄集成在悬臂上方，握持角度贴合人手自然作业姿态，长时间手持作业也不容易出现肌肉疲劳，开关设置在手柄握持区域的食指位置，操作人员可以单手完成启停操作，另一只手可以稳定扶持工件或者辅助固定机身。从安装边界来看，整机底座的平面尺寸控制在小型台式设备的范畴，不需要专门的混凝土基础固定，临时放置在普通工作台面就可以作为台式砂光机使用，底座底部预留了四个螺栓安装孔，如果需要长期固定在工位上，也可以通过螺栓锁紧在工作台面上，不会因为高速运转出现整机移位的情况。砂带的张紧摆臂做了限位设计，

　　更换砂带时只需要扳动摆臂压缩弹簧即可轻松套入新砂带，松开后自动张紧，不需要额外的工具辅助，现场更换耗材的效率很高。针对打磨过程中产生的碎屑，底座上预留了集尘接口的安装位，可以外接小型便携集尘袋，在室内作业时可以减少粉尘扩散，改善作业环境；如果是户外开阔场景作业，也可以不装集尘装置，直接让碎屑自然掉落，不会影响设备正常运转。设备的传动部分全部做了护罩遮挡，同步带轮、传动皮带都封闭在护罩内部，避免操作人员误触转动部件，也能防止打磨产生的金属碎屑飞入传动结构造成磨损。电池包采用快拆结构，一块电池电量耗尽后可以快速更换备用电池，实现连续不间断作业，电池包的接口做了防尘防水处理，打磨过程中产生的金属粉尘不会进入接口造成接触不良，户外遇到零星小雨也不会出现电路短路的问题。在实际使用中，这款设备可以完成金属焊缝的余高打磨、木材切割面的毛边光整、塑料件的飞边去除、金属表面除锈除漆等多种作业，砂带的粒度可以根据作业需求更换，粗粒度砂带用于大余量快速去除，细粒度砂带用于最终的表面光整，不需要额外购置多台设备就能覆盖从粗磨到精磨的全流程需求。悬臂的结构刚度经过校核，在大余量打磨的侧向力作用下，悬臂的变形量控制在很小的范围内，不会因为受力变形导致砂带跑偏或者打磨角度偏移，保证打磨精度的一致性。
