行星差速回转驱动轮组结构设计方案

　　这套差速回转驱动结构，主要面向小型移动作业平台的行走与转向需求设计，常见应用场景包含仓储AGV、小型巡检机器人、轻型物料转运车等需要紧凑空间内实现行走加差速转向的设备，区别于传统双轮差速布局，这套结构将驱动、减速、差速、回转承载功能集成在单轮组模块内，能大幅降低移动底盘的布局难度，减少底盘走线与安装点位的设计工作量。

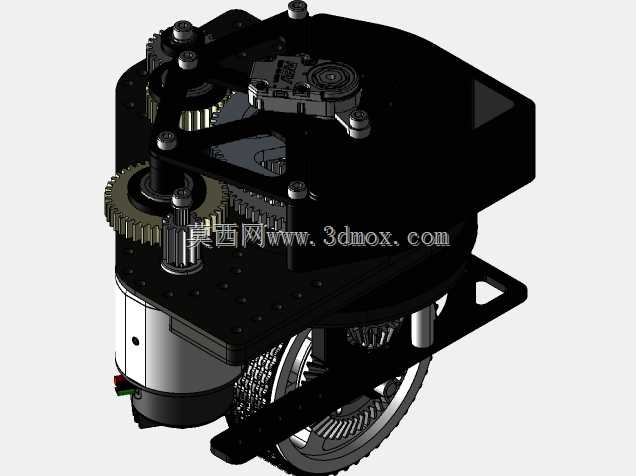

　　从实际功能来看，该轮组可同时实现两个核心动作：一是驱动轮的行进转动，动力从侧置的驱动电机输入后，经过多级圆柱齿轮减速，再传递到行星差速机构，最终输出到行走轮，提供行进所需的扭矩；二是整个轮组的回转转向动作，上部的安装基座与底盘连接，轮组整体可绕垂直轴线回转，配合差速机构的转速差分配，不需要额外设置转向轮或者大角度转向节，就能实现小半径转向甚至原地回转，适配狭窄通道内的移动作业需求。

　　设计思路上优先考虑了紧凑性与承载能力的平衡，整体采用分层堆叠的布局：最上层为回转安装法兰面，预留了标准的安装孔位，可直接与底盘的承载梁通过螺栓连接，法兰下方集成了回转支撑结构，承受轮组传递的垂直载荷与转向时的倾覆力矩；中层为齿轮传动腔，各级圆柱齿轮通过销轴固定在腔体内的安装板上，齿轮模数根据额定输出扭矩匹配，齿面设计考虑了长期正反转的磨损余量，传动齿轮与差速器的输入齿圈直接啮合，减少了中间传动环节的效率损失；下层为行走轮与差速器安装位，差速器的两个输出端分别连接行走轮的两侧支撑，同时差速器壳体与回转支撑的转动部分刚性连接，转向时的扭矩可直接作用在差速器壳体上，带动整个轮组转动。

　　安装边界方面，整体轮组的垂直高度控制在适配100-150mm底盘离地间隙的范围，上部安装法兰的孔位采用对称布局，可兼容不同孔距的底盘安装需求，侧置电机的出线方向预留了多个走线槽位，避免转向时线缆被拉扯磨损；轮组的水平投影尺寸控制在较小范围，相邻轮组的安装间距不需要预留过大的转向避让空间，能有效提升底盘的空间利用率，给电池、控制模块等其他部件留出更多安装位置。

　　结构细节上，所有齿轮传动部位都设计了封闭的腔体结构，可填充润滑脂实现长期免维护，腔体的拼接面预留了密封槽，安装密封胶条后可达到日常作业场景的防尘要求，适配仓储车间、厂区道路等多粉尘的使用环境；行走轮采用轮毂与橡胶胎体分离的设计，胎体磨损后可单独更换，不需要拆解整个传动结构，降低后期维护成本；轮组的下部设置了防撞挡边，可避免行进过程中杂物卷入齿轮啮合部位，同时保护侧置的驱动电机不受正面碰撞。

　　差速机构采用行星齿轮结构，相比传统锥齿轮差速器，结构更扁平，能更好适配轮组的薄型化设计需求，行星齿轮的销轴采用耐磨材质，差速过程中齿轮的受力更均匀，在单侧轮遇到打滑或者阻力差较大的情况时，能平稳分配两侧输出扭矩，避免轮组出现卡滞或者扭矩突变的情况，提升行走过程的平顺性。回转部位的支撑采用集成式的滑动轴承加推力轴承组合，既可以承受垂直方向的载荷，也能承受转向时的径向力，转向过程的阻力更小，不需要额外配置大扭矩的转向电机，仅靠差速产生的扭矩差就能驱动轮组回转，进一步简化了整套驱动系统的配置。
