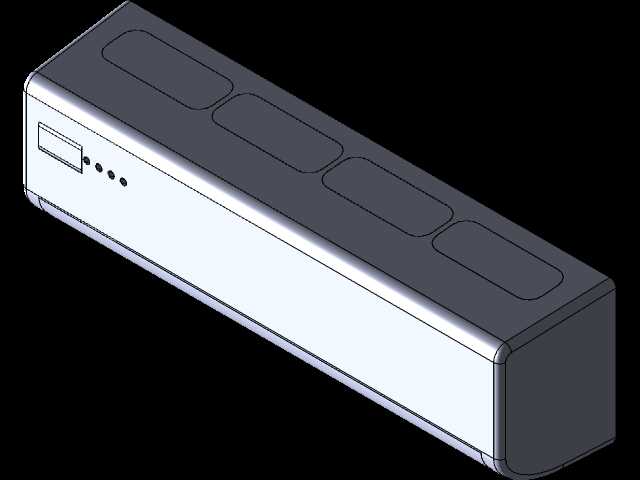

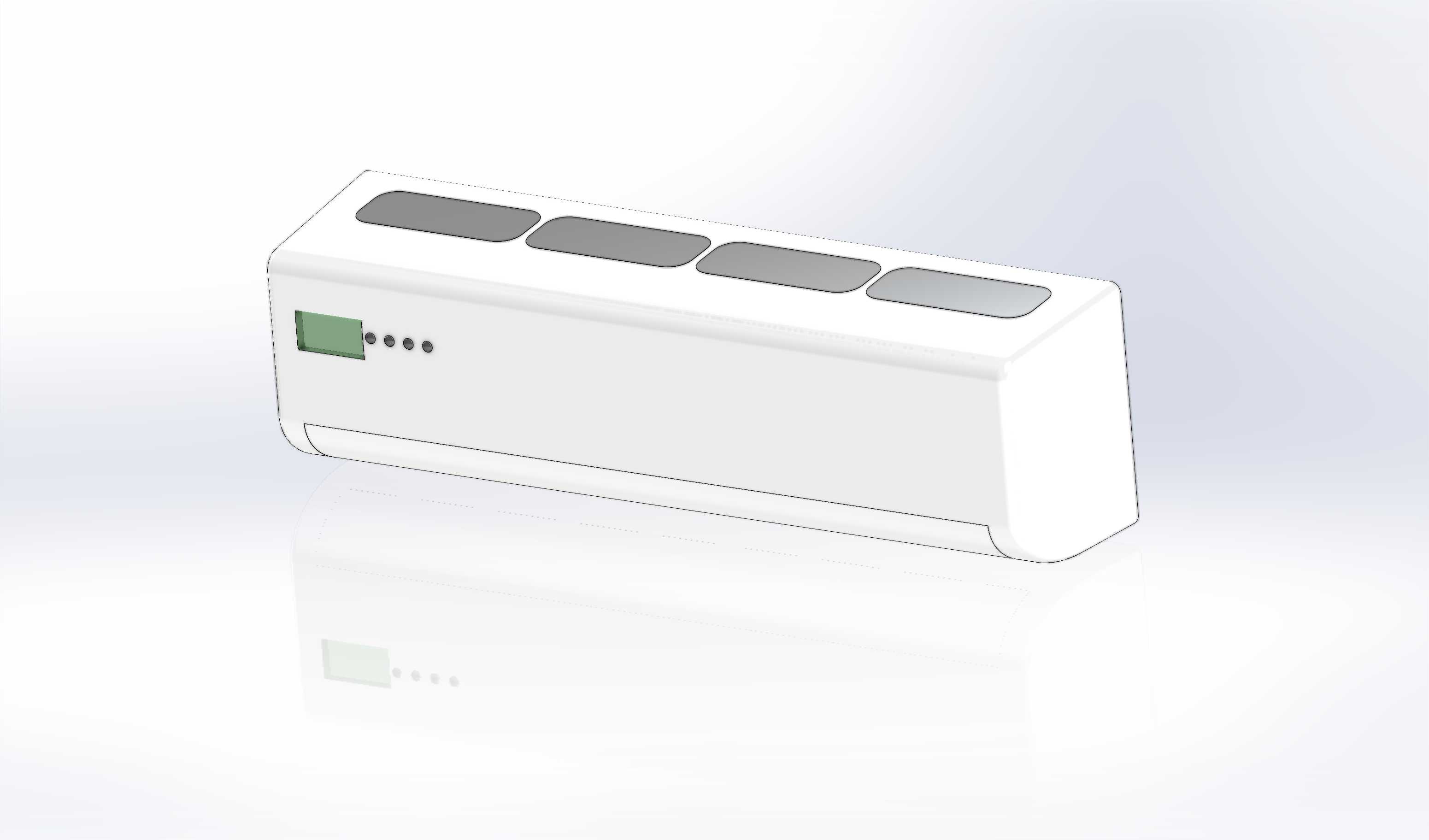

壁挂式迷你分体空调室内机三维结构模型

　　做室内方案布局时，常遇到小空间暖通点位占位的需求，这类迷你壁挂分体室内机的建模，核心是匹配实际安装的边界尺寸，避免后期装修阶段出现点位冲突。从实际应用场景来看，这类小尺寸壁挂内机多用于小户型次卧、公寓loft夹层、小型独立办公室、临街商铺隔间这类面积在10-15平的封闭空间，相比常规1匹壁挂内机，它的横向长度压缩了近三分之一，竖向厚度也更薄，不会在狭窄墙面占用过多视觉空间，也不会遮挡墙面预留的开关、插座点位。建模时没有参照特定品牌的特定型号，而是基于市面主流迷你壁挂内机的通用安装尺寸做的参数化搭建：整体横向长度控制在680mm，竖向高度200mm，机身突出墙面的厚度为180mm，

　　安装挂点距离顶部预留的冷媒管穿墙面开孔的垂直距离保持120mm，这个尺寸是安装时的通用安全距离，既保证冷媒管、冷凝水管的弯折半径符合管路安装要求，不会出现管路折瘪影响冷媒循环的问题，也能预留出足够的检修空间，后期拆卸面板清洗滤网时不需要挪动周边的置物架、装饰画等物件。机身正面的上部做了四个等距排布的横向导风条安装槽，导风条的摆动角度范围设计为上下60度可调，左右扫风的联动结构隐藏在面板内侧，不会外露影响外观整体性；正面左侧预留了数显屏与状态指示灯的安装位，尺寸匹配通用的遥控接收模块与温度显示模组，不需要额外修改结构就能适配常规的空调电控组件。下部的进风面板做了卡扣式连接结构，建模时预留了0.8mm的卡扣配合间隙，

　　实际生产中这个间隙能保证面板拆卸顺畅，不会出现卡扣过紧断裂或者过松缝隙过大的问题。从结构设计的角度，建模时把机身的内部腔体做了合理分区：靠近背部挂板的区域是蒸发器安装位，预留了15mm的保温层粘贴空间，避免制冷运行时机身外壁出现凝露滴水的问题；下部腔体预留了贯流风轮的安装空间，风轮直径匹配90mm的通用迷你风轮尺寸，对应的电机安装位做了减震胶垫的安装槽，能减少运行时的震动传递到墙面产生低频噪音。在做室内布局占位使用时，这个模型的尺寸精度足够支撑方案阶段的点位校验，不管是做家装效果图的构件搭配，还是做暖通管线的走向排布，都能直接调用，不需要反复调整尺寸比例。建模时特意把机身的圆角做了统一处理，所有外露边角的R角都是3mm，

　　既符合家电产品的安全设计规范，避免尖锐边角磕碰伤人，也和市面主流产品的外观质感保持一致，不会出现建模棱角过于生硬和实际产品脱节的问题。背部的挂板安装位做了两个通用的挂接卡槽，卡槽间距为420mm，匹配市面通用的空调壁挂挂板的孔位距离，安装时不需要额外定制挂板，直接用标准件就能完成固定。冷凝水的接水盘位置做了5度的倾斜角度，保证冷凝水能够顺着坡度自然流到排水口位置，不会出现接水盘积水滋生细菌、或者溢水泡坏墙面的问题。在做结构校核时，特意把机身的出风风道做了顺滑过渡处理，没有出现直角弯折的结构，能减少风阻，降低送风时的风噪，这也是这类迷你内机在小空间使用时的核心设计要点——小空间本身对噪音更敏感，风道的顺滑度直接影响使用体验。
