电动手动双控光圈式快门开合机构设计

　　这套开合机构可作为独立功能单元嵌入各类需要通孔通断、孔径调节的设备中，在工业自动化产线的物料分选工位，可配合视觉检测系统完成合格件与不合格件的通道切换，当检测到物料尺寸、外观符合要求时，驱动齿轮带动内部叶片组打开，让物料落入下游收集工位，反之则保持闭合将物料导入废料通道；在光学实验设备中，可作为可变光阑调节光路通光孔径，相比传统螺纹调节的光阑，这套机构支持电动与手动双驱动模式，既可以接入设备控制系统实现自动化孔径调节，也能在调试、断电工况下通过手动输入轴完成操作，适配更多复杂使用场景。

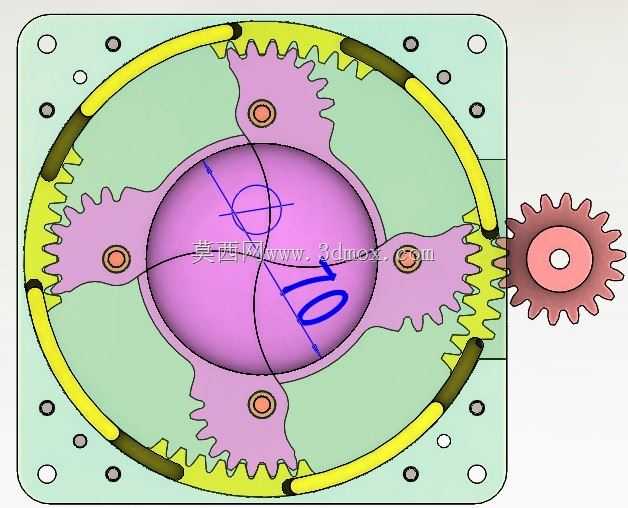

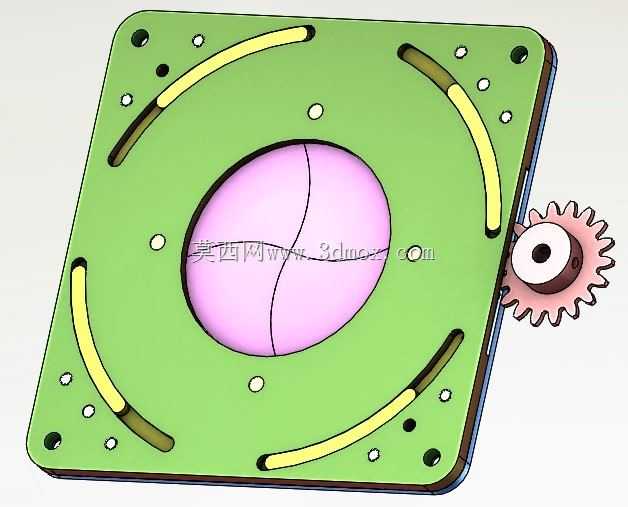

　　从结构设计逻辑来看，整套机构采用方形安装基板作为承载主体，基板四角设置了贯通安装孔与定位销孔，安装时可通过M3规格内六角螺丝完成与设备安装面的固定，定位销孔可保证重复安装的位置精度，避免多次拆装后出现的传动错位问题。基板中心设置直径70毫米的基准通孔，所有叶片围绕该中心做圆周排布，叶片采用分片式叠层结构，每片叶片的一端通过转轴固定在基板上，另一端与行星齿轮传动组的驱动环连接，当驱动环受外力转动时，会带动所有叶片同步绕自身转轴摆动，实现中心孔的逐步开启与闭合，叶片运动轨迹完全复刻相机光圈的运动逻辑，开合过程中中心孔始终保持正圆形，不会出现偏位、卡滞的问题。

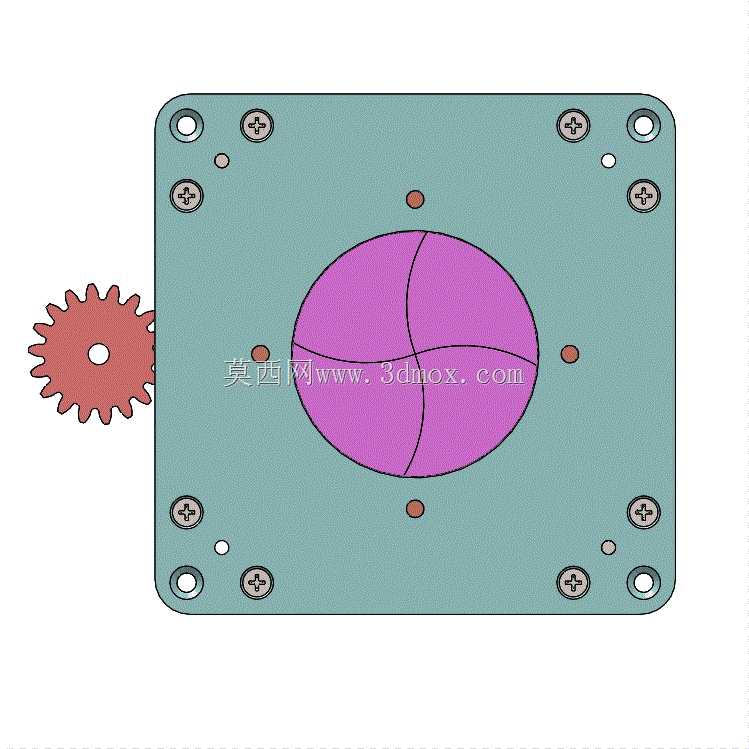

　　传动部分采用侧置输入齿轮设计，输入齿轮从基板侧边伸出，既可以连接伺服电机、步进电机的输出轴实现电动驱动，也可以连接手动旋钮、拨杆实现手动操作，齿轮模数选用0.5的小模数设计，传动间隙控制在0.02毫米以内，保证开合动作的响应精度，不会出现传动空程导致的孔径调节误差。基板上的所有固定螺丝均采用沉头设计，安装后螺丝端面与基板表面齐平，不会突出安装面干涉周边其他部件的布置，基板上还预留了多个小型工艺孔，既可以作为装配时的定位基准，也能减轻整体结构重量，降低运动时的惯性负载。

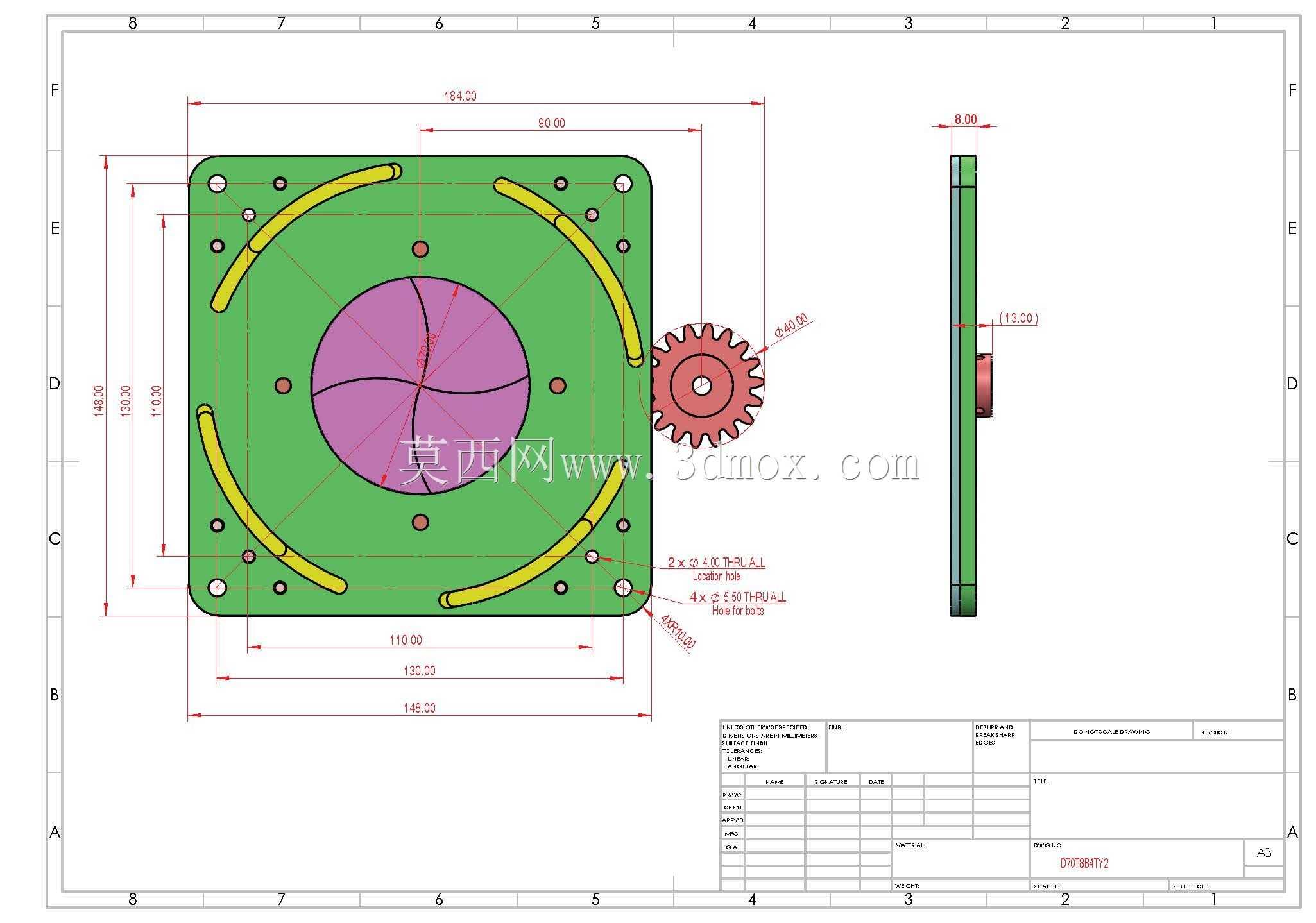

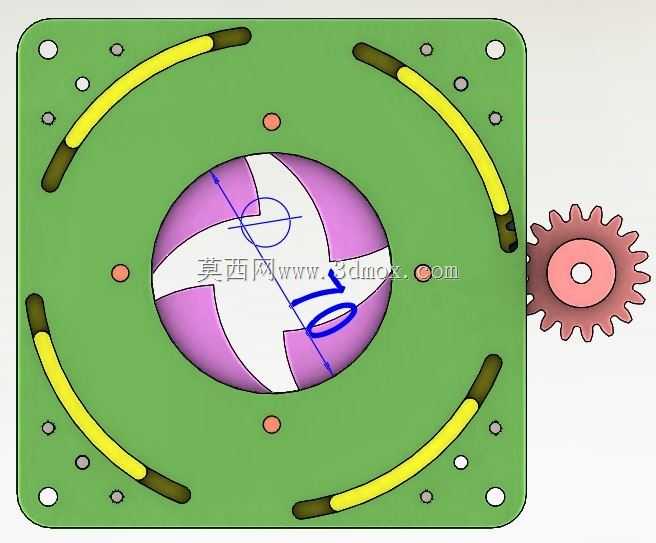

　　在实际选型适配时，需要注意这套机构的安装边界：基板整体外形为正方形，侧边安装孔的中心距为80毫米，输入齿轮的伸出长度为12毫米，安装时需要在基板侧边预留至少15毫米的空间布置驱动元件或手动操作件。叶片的开合行程可通过驱动齿轮的转动角度控制，当驱动齿轮转动90度时，中心孔从完全闭合状态切换到完全开启状态，完全开启时中心孔通径与基准孔一致为70毫米，完全闭合时中心孔完全封闭，可实现通道的完全隔断。叶片与基板之间采用耐磨垫片隔开，长期往复运动不会出现磨损掉屑的问题，适配洁净度要求较高的生产、实验场景，不会因为机构自身磨损产生杂质污染物料或光路。

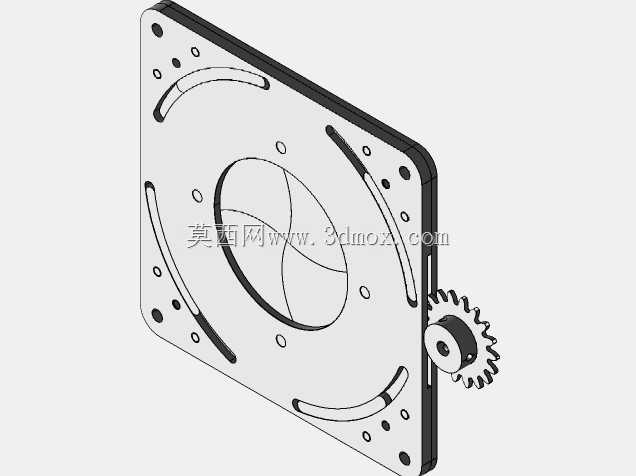

　　这套结构的设计优势在于将复杂的多叶片同步运动整合为单一输入的传动单元，不需要复杂的控制系统即可实现精准的孔径调节与通断控制，相比传统的闸板阀、蝶阀类通断机构，其开合过程中运动部件始终在基板平面内动作，不会占用轴向额外空间，整体结构厚度仅为10毫米，可嵌入到空间紧凑的设备内部，不会过多占用设备的安装空间。手动与电动双模式的设计，也让这套机构的适配场景更加宽泛，既可以用于全自动化的生产设备，也可以用于手动操作的实验装置、小型工装夹具中，不需要额外加装离合结构即可实现两种驱动模式的无缝切换，手动驱动时不会反向带动电机轴转动，电动驱动时也不会出现手动输入轴跟转的安全隐患。
