锥斗式容积给料进料装置结构

　　这套锥斗式给料进料装置，主要面向散粒物料、粉体物料在连续生产线中的定量喂料与稳定供料场景，常见于塑料挤出、注塑辅机、化工配料、食品加工、粮食输送以及小型自动化配料工位。设备上部采用锥形储料斗结构，物料依靠自重沿锥壁向下汇聚，能够有效减少架桥、积料和死角，保证料流连续；顶部设置进料接口与排气或辅助接管，便于与上游料仓、输送管道或吸料系统对接。下部给料机构承担定量排料功能，通过回转或推送动作将锥斗内物料均匀送出，出料口位于侧下方，可直接连接下游受料设备、混合机或输送管路。

　　从结构布置看，整机采用上部储料、下部驱动的立式布局。锥斗段为主要容料空间，锥角设计需要兼顾物料流动性与整体高度：锥角过陡会增加设备高度和安装空间，锥角过缓则容易造成粉体滞留、起拱。顶部圆形法兰接口用于进料管路连接，旁边竖直小管可作为排气、除尘或辅助通气口，在粉料下落时平衡斗内外气压，避免因憋气导致下料不畅。底部驱动与给料单元集中布置在机架一侧，电机、减速或传动部件与给料转子相邻，缩短传动链，也便于检修时单独拆装。

　　在实际选型中，这类装置的核心不是单纯追求料斗容积，而是要匹配物料特性与下游节拍。对于流动性较好的颗粒料，锥斗内壁可保持较简洁的过渡面；对于细粉、含湿粉料或易粘附物料，则需要在锥壁角度、出料口尺寸、给料转子间隙以及防架桥结构上重点校核。给料量通常由给料机构转速、有效容积和物料堆积密度共同决定，因此三维结构设计时需要明确转子腔、叶片或螺旋槽的有效填充区域，同时预留转速调整与传动件更换空间。

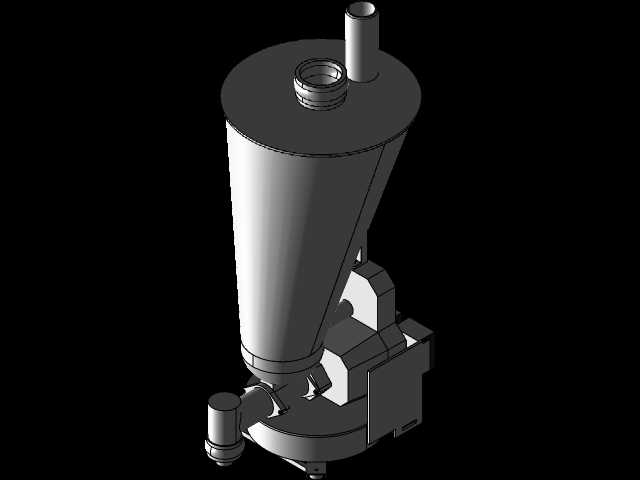

　　外形与安装边界方面，模型呈现出明显的竖向轮廓：上部锥斗直径最大，是整机平面占用的主要约束；顶部接口向上伸出，现场布置时需保留管路连接和拆装高度；下部驱动箱体向侧方扩展，设备基础或支架不能只按锥斗投影设计，还要兼顾电机侧的维护距离。出料口位于低位侧方，对接生产线时应保证其中心高与下游设备入口一致，并在出口附近预留快拆卡箍或法兰操作空间。机架底部应承担满料工况下的垂直载荷与运行振动，支脚或底板位置需避开给料机构拆卸方向。

　　建模思路上，锥斗主体适合采用回转体与锥面过渡结合的方式建立，先确定顶部进料口、最大筒径、锥段高度和底部收口尺寸，再处理与给料机座的连接法兰。顶部两个管口的高度和方位应依据管路走向确定，避免与检修平台、护栏或上方料仓发生干涉。下部给料单元并非简单附件，而是决定计量精度的关键部分，其壳体、转子腔、端盖、密封面和传动接口需要保持同轴与装配间隙；电机侧的安装面、螺栓孔和张紧或联轴器位置，也要在总装阶段同步检查。

　　设备运行时，物料从顶部进入锥斗暂存，随着下部给料机构连续动作，物料在受控容积内被推送至侧向出口。该方式相比纯重力闸门喂料，能够获得更稳定的瞬时流量，也便于与称重、混合或挤出节奏联动。结构设计中还要关注密封与清洁：粉料工况下，转轴贯通处应设置可靠密封，防止粉尘外溢；锥斗与给料壳体之间的连接应便于拆开清理，避免换料时残料交叉污染。对于需要频繁清洗的食品或化工场景，法兰连接、圆角过渡和少死角结构比焊接封闭结构更有优势。

　　干涉检查重点集中在三个区域：一是顶部管路与厂房上方设备的竖向空间，二是侧部电机、传动箱与维护通道的横向边界，三是底部出料口与下游软管、卡箍、阀门或输送管的操作空间。若将该装置安装在称重平台上，还需控制整机自重和支撑点刚度，避免支架变形影响给料稳定性；若固定在钢架平台上，则应让落料方向、检修方向和电机抽轴方向同时满足现场条件。整体来看，该结构把储料、导流、定量给料和驱动集成在同一立式单元内，适合作为连续供料系统中的前端喂料设备进行结构细化与选型布置。
