剪刀手柄注塑成型分模结构

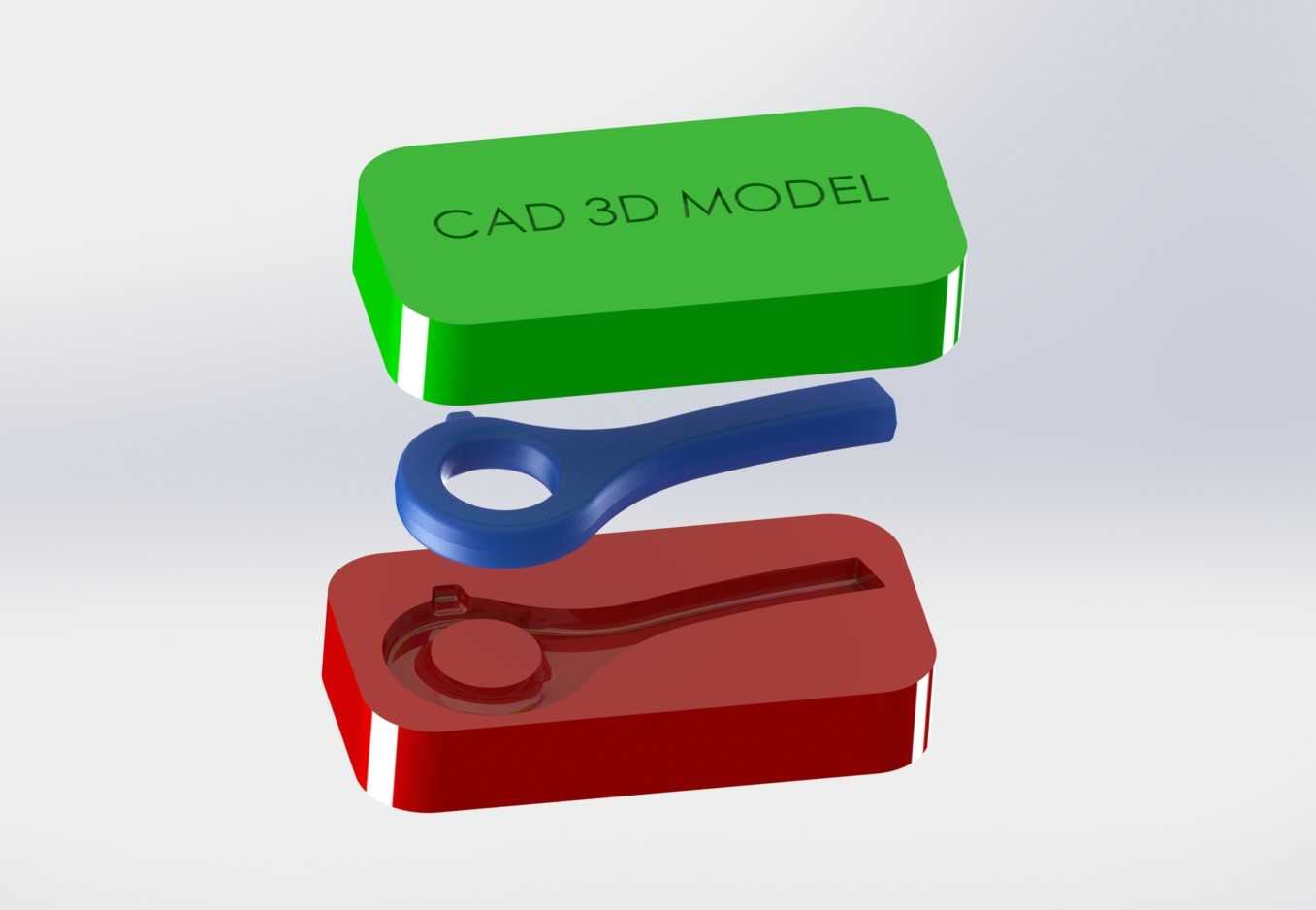

　　这套结构围绕剪刀手柄类塑料件的成型需求展开，把蓝色手柄样件、红色下模型腔和绿色上模型芯分层展示，能够直观看到注塑模具从产品本体到凹凸模配合的完整逻辑。手柄属于握持类薄壁塑件，外形带指环孔、过渡段和扁平夹持端，曲面连续且壁厚变化需要控制，模具设计时首先要顺着零件外轮廓提取分型线，再沿最大轮廓向两侧延展成分型面，保证开模时塑件不会被侧向结构卡住。

　　从实际用途看，这类模具多用于日用五金、园艺工具和厨房剪具的塑料手柄量产。手柄既要承担握持受力，又要覆盖金属剪片的连接部位，因此内腔需要留出与金属嵌件或骨架配合的空间，外壁则强调贴合手型、避免锐边。红色下模主要成型手柄的下侧曲面和指环附近凹陷，绿色上模成型上侧外观面；两模合模后形成封闭型腔，熔融塑料经浇注系统填充，冷却后开模顶出。

　　建模时不能只把上下两块实体简单布尔相减。指环区域属于封闭孔位，分型线需要绕孔周完整闭合，若分型面拾取不平顺，合模处容易产生错型或飞边。手柄端部与指环之间的截面逐渐变化，曲面曲率在颈部较急，模具圆角和拔模斜度要同步处理：外观面留较小斜度以保证手感，内腔与顶出方向一致的面可适当加大斜度，降低冷却收缩造成的包紧力。深腔位置还要考虑排气，否则熔体前沿气体无法排出，会在指环边缘或末端出现短射、焦痕。

　　结构设计的重点在于分模可靠性。先依据手柄实体确定主开模方向，通常沿模具上下开合方向检查倒扣；指环内孔虽然贯穿，但孔壁若与开模方向平行，可由上下模分别成型孔的两侧，不必强行增加侧向抽芯。若手柄侧面存在防滑纹、商标凹槽或与金属片连接的侧向卡口，则需要进一步判断是否设置滑块。当前展示结构突出上下模直接分型，适合外形较顺、无复杂侧凹的手柄方案，加工时可通过三轴铣削完成主要型腔，再对圆角和窄槽进行电极清整。

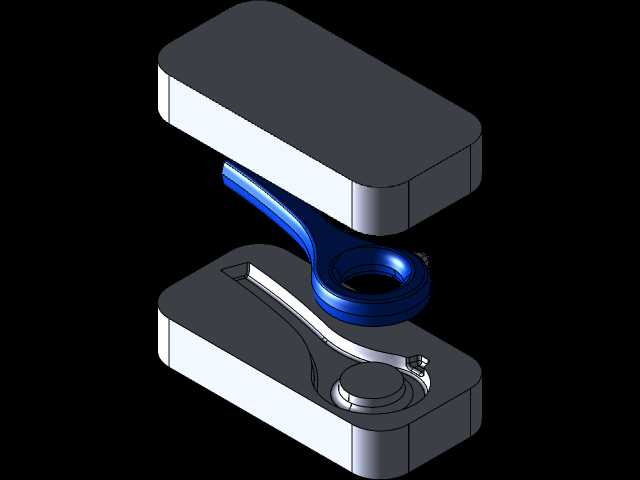

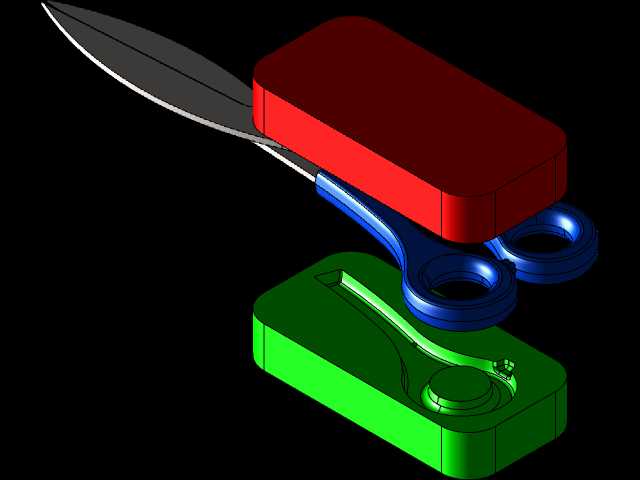

　　尺寸边界方面，模具外形被处理成带圆角的矩形模仁，边角倒圆有利于减少热处理应力集中，也便于装入模架。上下模厚度要覆盖塑件最深曲面，并保留足够冷却水道距离；型腔边缘到模仁外侧面需留出封胶和承压宽度，避免合模时钢料边缘变形。手柄样件悬浮在两模之间，正好表达了产品面与模具面的对应关系：上模凸起部分对应产品内腔或上表面形状，下模凹槽部分容纳产品外部轮廓，合模间隙即为塑料填充区域。

　　在冷却与顶出布置上，指环周围材料堆积相对明显，冷却水道应贴近环形区域但避开顶针和螺钉孔；手柄扁平端面积大、包模力分布广，顶针宜设在非外观面或加工后可遮蔽的位置，并尽量对称布置，防止顶出时塑件翘曲。浇注位置可选择在手柄末端或指环附近，需结合填充流程判断：从末端进胶有利于熔体沿长轴推进，但流程较长；从指环附近进胶可缩短流程，却可能在外观区留下浇口痕迹。

　　对于三维建模人员，这类案例的价值在于把分型线、切断面、分型面和分模实体几个环节串起来。曲面修补要保证孔位和边界连续，分割上下模时需检查产品实体是否完全位于型腔内部，布尔运算后还要核对封胶面、靠破面和避让区。模仁边缘、导向结构、冷却通道和顶出空间虽然在展示图中被简化，但在真实设计里都必须围绕手柄轮廓展开，不能与型腔发生干涉。整体结构强调的是成型可行性、加工可达性和量产稳定性，而不是单纯追求外观爆炸效果。
