伺服压装驱动工作站整机结构

项目分类:机床 发布时间:2023-08-25 ID:708078
  • 伺服压装驱动工作站整机结构
  • 伺服压装驱动工作站整机结构

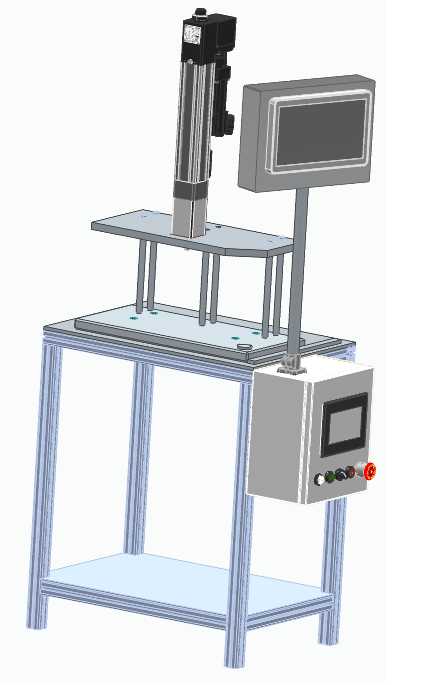

  这套三维结构面向小件精密压装、轴套铆接、连接器压入和工位级装配检测场景,主体由立式伺服执行头、双层工件定位台、铝型材承托机架、悬臂操作显示终端以及侧挂电控箱体组成。现场布置时,设备通常放置在装配线旁的独立工位,操作人员在正面完成上下料,压装执行单元位于工作台中央,控制按钮和急停元件集中在机身右前侧,显示面板通过立柱抬升至视线高度,便于在压装循环中读取位移、压力和节拍状态。

  从实际用途看,该结构重点解决小型零部件压入过程中压力可控、行程可控、姿态稳定的问题。上部执行机构采用竖直布置,动力段与压杆同轴衔接,输出轴线垂直穿过上层工装板,避免侧向弯矩传入导向部位。执行头通过安装座固定在可承载反力的台板上,压装时产生的轴向载荷依次经过工装板、支撑立柱和底部框架传递至地面,力流路径短,结构层次清楚。

  工作台采用上下两层板的布局思路。上层板承担夹具定位和压装反力,板面预留安装孔位,可根据产品更换仿形治具、定位销或浮动支撑;下层板更多承担置物、防护和机架刚度补强作用,也可放置辅料盒、检测样件或小型工具。两层之间由多根立式支柱连接,支柱位置避开操作人员取放件区域,同时围绕压头受力区形成稳定支撑。对于需要频繁换型的产线,这种板孔式安装界面比焊接固定式台面更利于夹具复用和工位调整。

  机架部分采用工业铝型材拼装思路,四根主立柱与横向型材组成框式承托结构,型材槽道可用于安装防护板、传感器支架、照明件或安全光栅。底部框架留有足够腿间空间,方便人员靠近,也便于后续接入废料盒、防压护罩或者扫码枪支架。需要注意的是,伺服压装虽然吨位通常不大,但压头在快速下行和触压反弹时会产生瞬时载荷,因此机架建模时不能只按静承重摆放型材,还要检查立柱连接角件、台面跨距和压头附近支撑点的布置,防止台面在满载工况下出现明显挠曲。

  侧挂电控箱安装在机架右前立柱附近,箱体正面布置触摸屏、按钮、指示灯和红色急停开关,操作高度符合站立作业习惯。箱体重心靠近立柱,悬臂长度较短,可减少支架受扭。上方显示终端通过独立立杆从台架侧部升起,屏幕朝向操作者,屏幕背部保留接线和维护空间。这种将人机界面与电控箱体分离的方式,一方面让高频观察的屏幕处于最佳视野,另一方面使电气元件维护点集中在低位,减少调试时在压头下方操作的时间。

  结构设计上,压头、工装板、机架和电控系统之间的边界划分明确。压装执行单元只负责提供精确直线运动和压力输出;工件定位由上层夹具完成;机架承担安装基准和载荷传递;电控部分负责运动控制、参数设定和安全联锁。三维建模时,压头轴线、工装定位中心和操作者取放位置应保持同一作业中线,便于后续增加安全光栅、防尘罩或者压装力传感器。若用于塑料壳体、微型轴承、端子组件等轻小零件,台面上还可扩展导向挡块、防错销和工件到位检测开关。

  安装边界方面,整机占地以长方形工作台为基础,正面需预留人员上下料和维护空间,后侧及右侧应留出电气接线、箱体开门和散热距离。压头最高点决定设备上方净空,运输和进场时需要连同上部执行头、显示屏立杆一起核算高度。工作台面高度适合站立操作,底部支脚可在现场调平,以补偿地面不平对压装同轴度的影响。检修时,上部执行器、控制箱和台面夹具均可按模块拆卸,机架型材则作为长期复用的基础框架。

  整体来看,该结构不是单一零件,而是一套可落地的压装工位数字化骨架:压装动作集中、操作界面清晰、机架开孔与型材槽道提供了充分扩展余地。工程师在细化时可围绕产品夹具、压力量程、压头行程、安全防护和电气走线继续深化,使同一平台适配多类轻载精密装配工序。
