房屋水试验台旋挖钻配套轴类零件设计

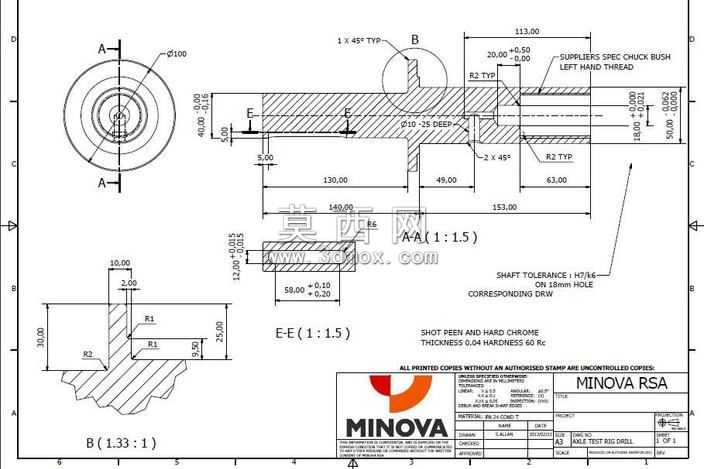

本作品为房屋水试验台配套的旋挖钻专用轴类零件，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循机械制图投影规范，同步完成二维工程图的尺寸标注与公差匹配。建模阶段首先梳理零件的回转主体结构特征，以中心轴线为基准搭建基础草图，通过旋转特征生成轴身主体结构，再针对轴身分布的环形槽、径向孔、外螺纹段、定位凸台等特征，依次采用拉伸切除、螺旋扫描、倒角、圆角等特征命令完成细节构建，所有特征参数完全关联，可根据装配需求快速调整尺寸规格。材质配置上针对零件的使用工况，设定为高强度合金钢材质，表面添加硬铬镀层的材质表现，还原图纸要求的喷丸硬化处理后的表面质感，渲染阶段采用正交视图搭配局部放大视图的展示方式，清晰呈现各局部结构的细节特征。结构设计上严格匹配图纸标注的形位公差要求，轴身左端设置直径100的法兰连接端，用于和旋挖钻动力输出端装配定位，中段设置1.45°的密封锥面与环形密封槽，保障水试验工况下的密封性能，右端设置左旋外螺纹段，配套供应商规格的卡盘衬套实现工装快换，轴身分布的多个退刀槽、越程槽均符合机械加工工艺要求，避免加工应力集中。设计思路围绕房屋水试验台的旋挖钻作业需求展开，兼顾零件的结构强度、装配兼容性与加工可行性，所有尺寸公差、表面粗糙度要求均在三维模型与工程图中做对应标注，轴身的R2、R1圆角过渡结构经过受力校核，可承受试验过程中的交变载荷，径向通孔的位置精度满足装配时的同轴度要求，整体模型可直接用于后续的工程出图、加工仿真与装配验证，为房屋水试验台的旋挖钻功能模块提供精准的零件数据支撑。
