集成阀组式高低压液压控制箱结构设计

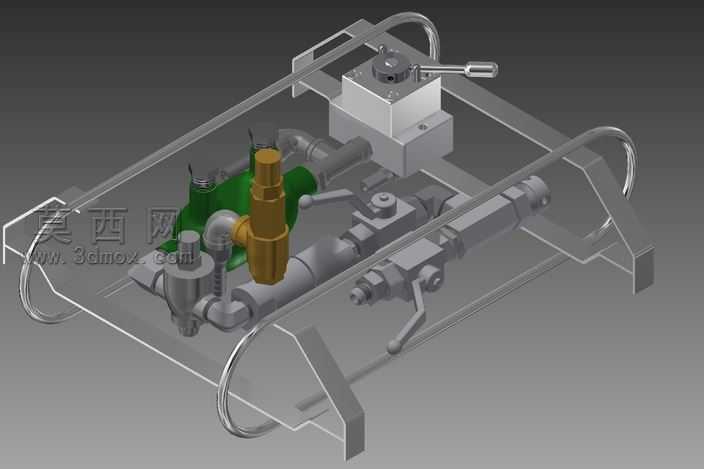

本作品为集成阀组式高低压液压控制箱三维模型，采用Autodesk Inventor完成全参数化建模与装配设计，建模过程严格遵循液压系统集成设计规范，对每一个零部件都进行了精准的尺寸定义与特征构建。模型整体采用框架式防护箱体结构，外围设置弯折成型的金属护架，既为内部液压元件提供安装支撑，也可在设备转运、使用过程中抵御外力磕碰，保护内部精密阀件不受损伤。箱体内部完成了多类液压元件的集成布局，包含手动换向阀、溢流阀、单向阀、压力控制阀以及配套的连接管路，不同功能的阀件按照液压油路的流向逻辑排布，尽可能缩短管路连接长度，减少油路压力损失，同时预留了清晰的操作空间，方便操作人员对各个手动操控手柄进行调节。材质渲染阶段，针对不同零部件的实际材质属性做了区分设置：金属阀件主体采用哑光银灰色金属材质，还原钢制机加工零件的表面质感；密封件、操作手柄采用深色工程塑料材质，突出防滑握持的使用特性；铜质阀件采用暖金色金属材质，清晰区分不同功能元件；透明护罩部分采用半透明亚克力材质，既可以直观展示内部结构布局，也还原了设备实际使用时的安全防护设计。结构设计上充分考虑了装配合理性与维护便捷性，所有阀件与管路的连接接口都做了标准化适配，安装位预留了足够的紧固件操作空间，手动操控手柄的位置经过反复调整，确保操作时不会与周边元件、护架产生干涉。设计思路围绕小型集成化液压控制单元的使用需求展开，将原本分散布置的高低压控制元件整合到同一箱体内，减少了外部管路的杂乱排布，提升了液压控制系统的集成度与可靠性，同时框架式的结构也让该控制箱可以方便地挂载到各类液压设备上，适配工程机械、小型液压站等多类场景的使用需求，模型完整还原了产品的装配关系与细节特征，可用于液压系统原理展示、结构方案验证以及相关产品的设计参考。
