拆分式波形垫圈紧固连接件三维设计

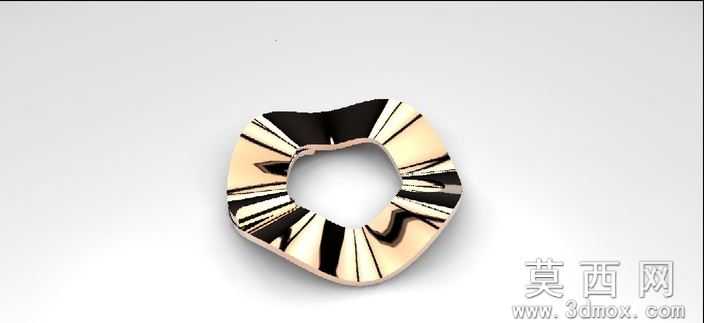

本作品为拆分式波形垫圈的三维参数化建模成果，建模过程依托三维机械设计软件完成，全程遵循机械紧固件的设计规范与装配适配要求。建模初期先梳理波形垫圈的核心功能逻辑：这类垫圈依靠自身波形结构产生的弹性形变，在螺纹连接副中实现防松、补偿尺寸公差、均匀分散压紧应力的作用，而拆分式结构则针对特定装配场景设计，可在不拆卸完整连接轴的前提下完成垫圈的加装或更换，大幅提升后期维护的便捷性。建模阶段先绘制垫圈的内外轮廓基准草图，内孔采用非圆适配轮廓，可匹配对应带防转平面的轴类零件，避免垫圈工作时发生周向转动；外轮廓为适配常规安装空间的圆滑闭合曲线，边缘做了微小倒角处理，消除锐边避免安装时划伤操作人员或配合零件。完成基准草图后，通过曲面放样功能构建波形曲面结构，严格控制波峰波谷的高度差与过渡曲率，保证弹性形变区间符合设计要求，不会因形变量过大产生塑性失效，也不会因弹力不足丧失防松效果。拆分结构的设计是建模核心，在垫圈的合适位置设计拆分断口，断口处采用错位搭接结构，既保证拆分后可顺利卡入装配位置，又能在装配完成后让断口处紧密贴合，避免垫圈受压紧力时在断口位置出现应力集中或结构错位。材质配置阶段选用常用的弹簧钢材质参数，在渲染环节还原金属表面的哑光镀锌质感，调整环境光与反射参数，清晰呈现波形曲面的弧度变化、断口搭接的细节结构以及边缘倒角的处理效果，让模型的结构特征直观可辨。整个建模过程严格控制各部分尺寸公差，保证垫圈的厚度、波形高度、内外轮廓尺寸都能与对应规格的螺栓、轴类零件适配，拆分结构的搭接间隙控制在合理范围，既满足拆装便利性要求，又不会影响垫圈整体的承压与弹性性能，可直接用于机械装配的干涉检查、工况模拟以及生产加工的参考依据。
