CA6140车床进给凸轮传动机构

　　这套凸轮传动组件是CA6140普通车床进给系统里的核心执行部件，日常在车床的溜板箱内部安装，负责把主轴传递过来的旋转运动，通过凸轮轮廓的型线变化转化为刀架的周期性直线进给动作，不管是车削外圆时的纵向走刀、端面车削的横向进刀，还是车削成型面时的复合进给，都要靠这套机构的动作配合来完成精准的走刀量控制。

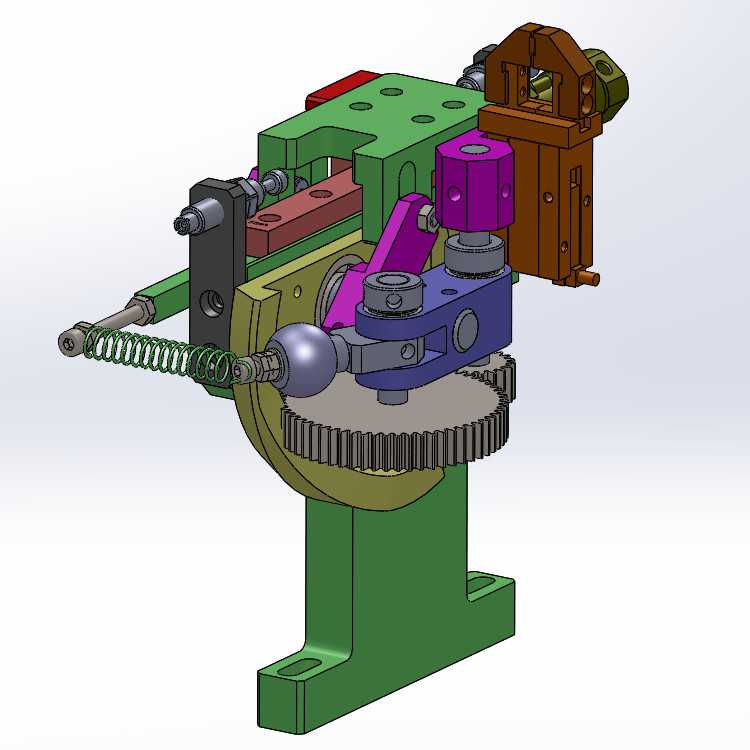

　　从结构设计逻辑来看，整套组件以立式铸造支架作为安装基座，基座底部开有两个对称的沉头安装孔，安装时直接通过内六角螺栓固定在溜板箱的内壁安装面上，基座的中心孔位用来穿入凸轮的驱动转轴，转轴输入端和溜板箱内的进给输出齿轮啮合，接收来自光杆或者丝杠传递过来的动力。凸轮盘本身采用盘形轮廓设计，型面经过淬硬处理，和摆杆端部的球头接触件配合，减少长期往复接触带来的磨损；摆杆组件通过铰接销轴固定在支架上部的安装座上，摆杆的另一端连接调整螺杆和复位弹簧，当凸轮的升程段推动摆杆摆动时，摆杆带动末端的拨块推动刀架进给拖板移动，当凸轮转到回程段时，复位弹簧的拉力会带动摆杆始终贴紧凸轮型面，保证进给动作没有回程间隙，避免车削时出现刀纹或者让刀问题。

　　组件上部集成了行程调整模块，带有刻度的调整螺母可以微调摆杆的初始位置，以此改变进给行程的起始点，适配不同吃刀量的车削需求；侧边的锁紧块用来在调整完成后固定调整螺杆的位置，防止机床运行过程中因为振动导致行程偏移。驱动端的齿轮采用直齿圆柱齿轮设计，模数和溜板箱内的传动齿轮完全匹配，啮合间隙可以通过支架上的偏心调整销进行微调，保证传动平稳无冲击。

　　实际安装时需要注意，整套组件的安装基准面要和溜板箱的安装面完全贴合，固定螺栓的拧紧力矩要控制在合理范围，避免支架产生变形导致凸轮转轴卡滞；凸轮型面和摆杆球头的接触位置要定期涂抹润滑脂，减少干摩擦带来的型面拉伤；复位弹簧的预紧力调整要适中，预紧力过大会加剧凸轮型面的磨损，预紧力过小则会导致摆杆和凸轮型面脱离，出现进给动作卡顿或者走刀量不准的问题。

　　在实际生产场景中，这套机构的运行稳定性直接决定了车床的加工精度，尤其是在车削螺纹或者精密外圆时，凸轮型线的加工精度、摆杆铰接点的间隙、齿轮啮合的侧隙都会直接反映到工件的表面质量上，设计时所有铰接孔都采用了铜套衬套结构，减少铰接部位的磨损量，延长部件的维护周期；外露的传动部件都预留了润滑注油孔，日常维护时不需要完全拆解机构就能完成润滑保养。整套机构的外形轮廓完全适配CA6140车床溜板箱的内部安装空间，不需要对原有箱体进行任何改装就能直接替换安装，安装边界和原厂部件完全一致，维修替换时不需要额外做适配调整。
