机床中央支撑钣金组件结构设计

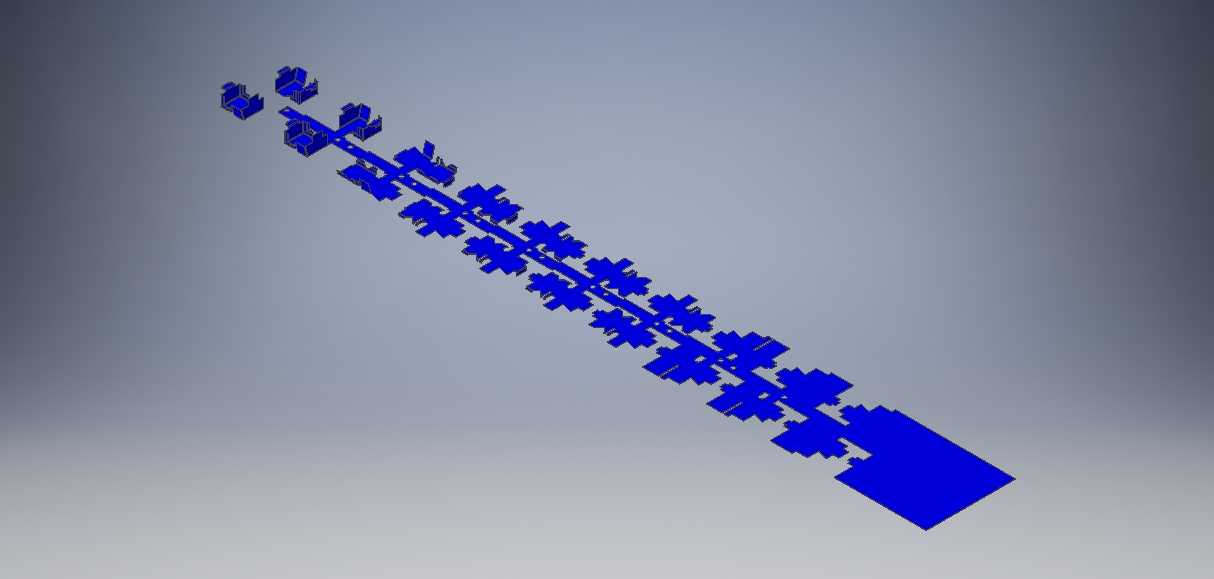

　　在机床加工生产线的布局中，这类长条形中央支撑钣金组件是整条产线物料承载与工位衔接的核心结构件，主要承担加工工位间的工件承托、导向输送以及内部走线防护的作用，常见于CA6140类普通车床改造的自动化加工单元、多工位组合机床的中部衔接段，适配长轴类、异形钣金类工件的逐工位流转加工场景。从结构设计逻辑来看，整个组件采用分体式模块化拼接思路，底座部分为三段式箱型焊接钣金结构，每段箱体的侧壁预留了M8规格的安装沉孔，相邻段拼接时通过定位销预定位后再用螺栓锁紧，既降低了长尺寸钣金件整体加工的折弯、焊接变形风险，也方便后期产线调整时增减工位长度，单段底座的长度控制在800mm以内，适配常规钣金折弯设备的加工幅面，

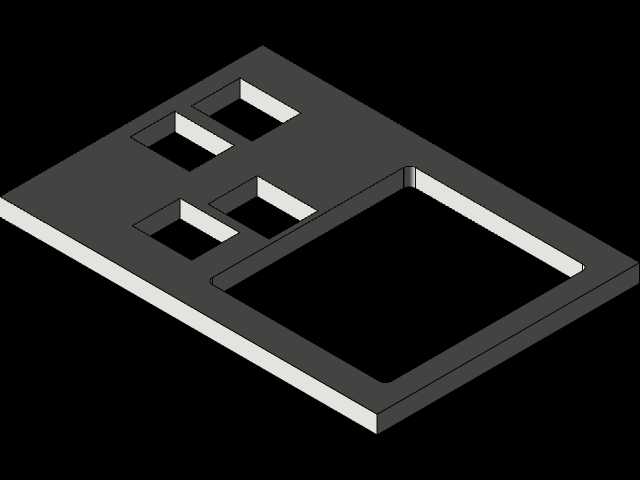

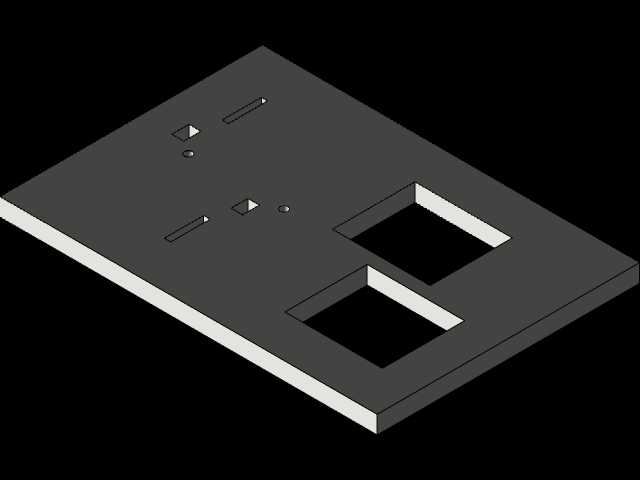

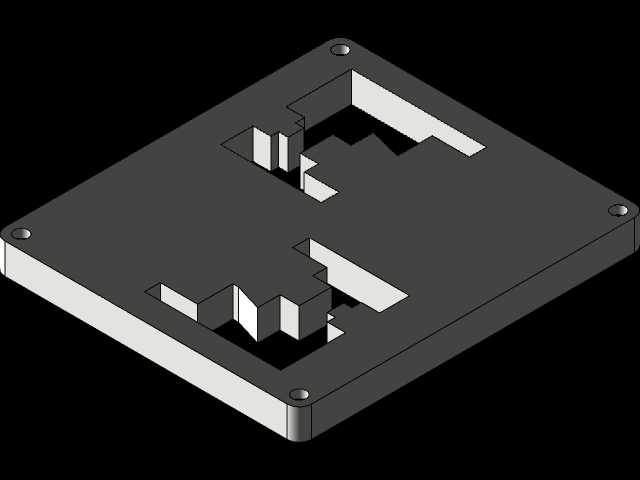

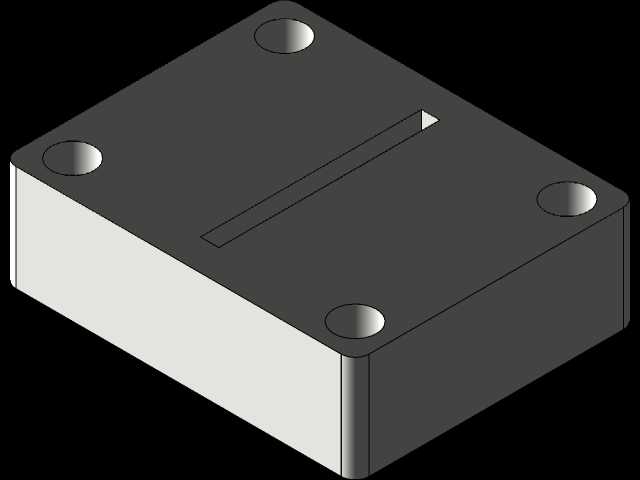

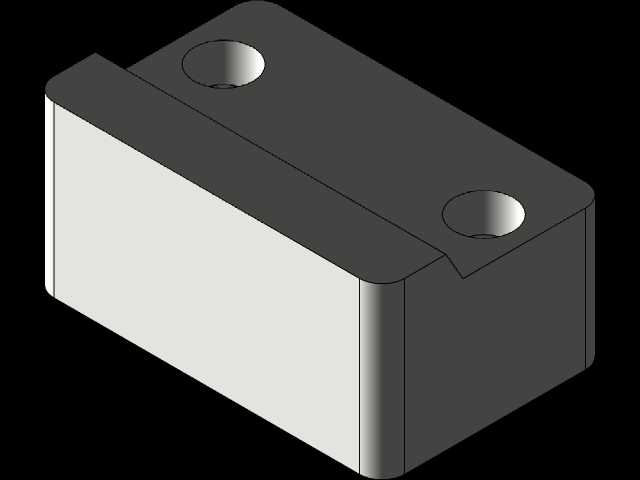

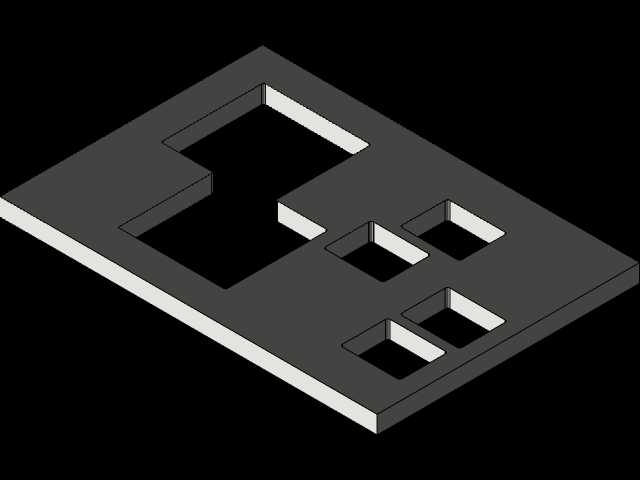

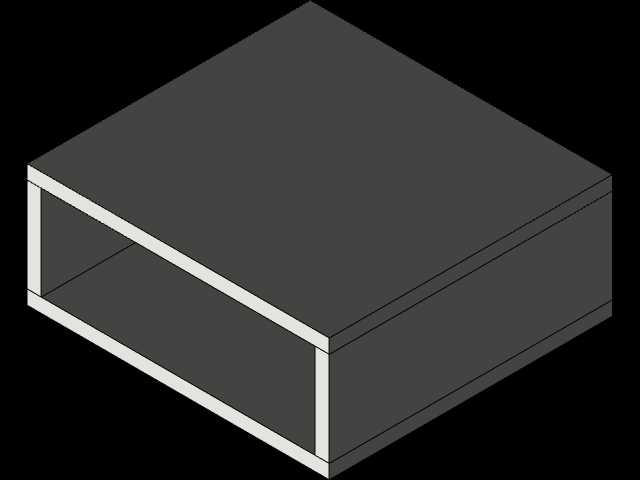

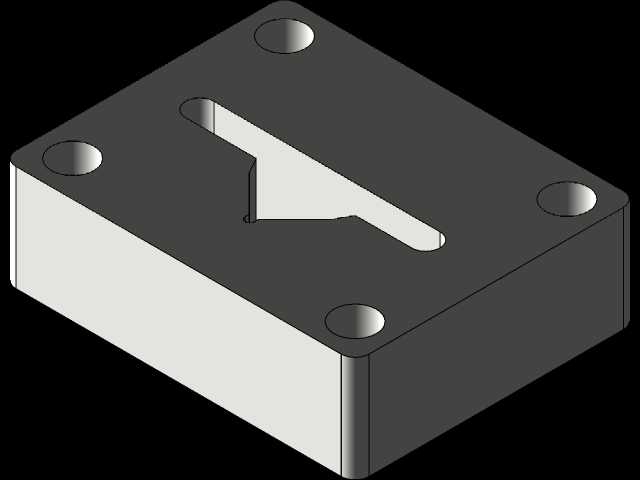

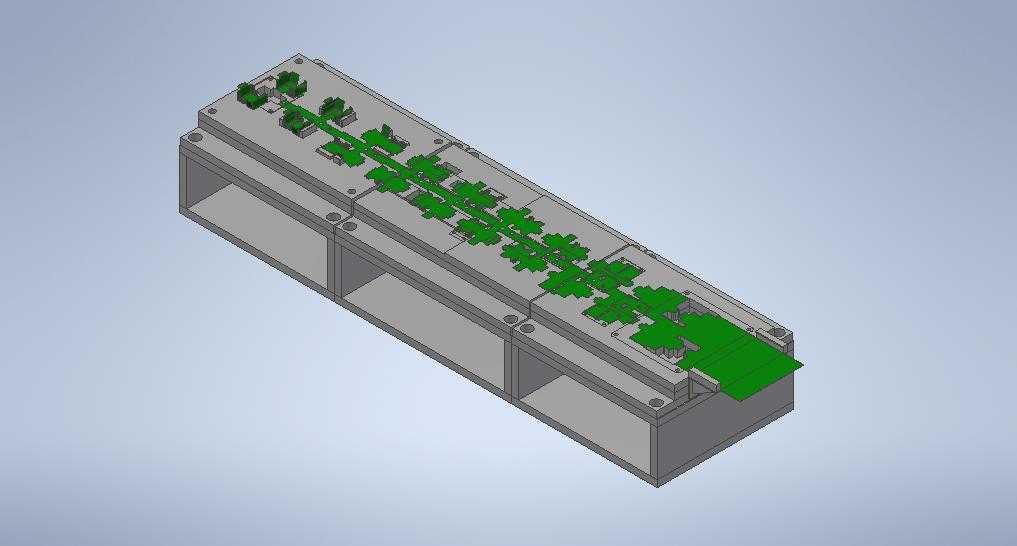

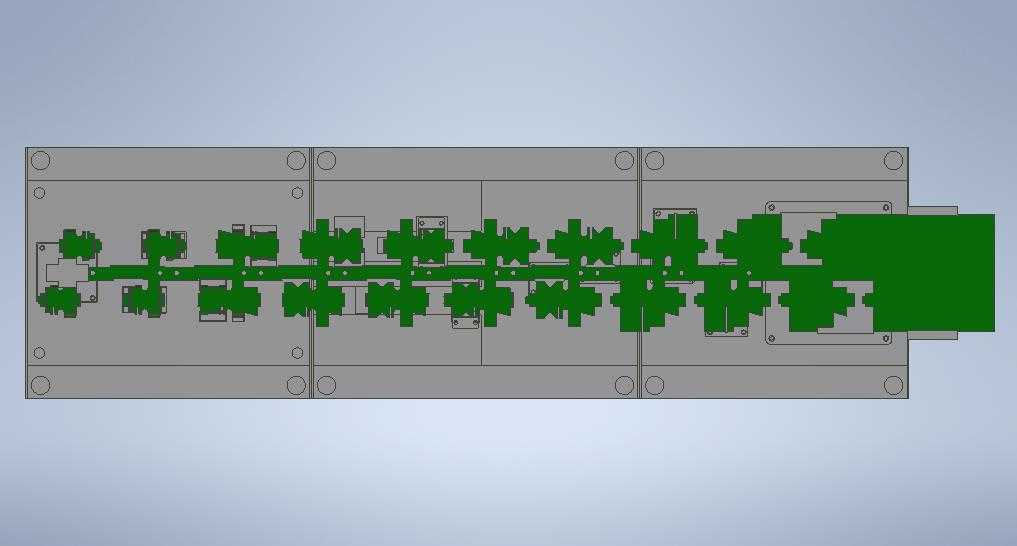

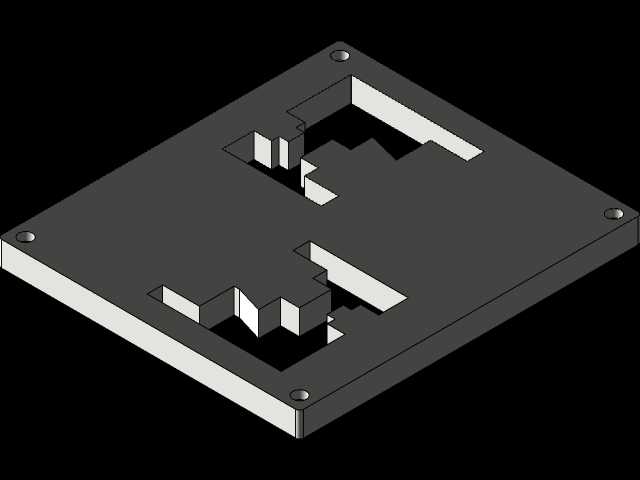

　　整体拼接后总长度可根据产线工位数量灵活调整，安装时底座底部预留了12mm的调平螺栓安装位，可适配车间地面±15mm的平整度误差，无需额外做地基预埋处理。上部的绿色承托导向组件采用等间距排布的模块化支撑单元，每个支撑单元的型面根据所承载工件的底部轮廓做了仿形设计，支撑面的凸起筋条高度为5mm，既可以减少工件与支撑面的接触面积，避免加工过程中碎屑堆积在支撑面造成工件放置偏移，也能在工件滑动输送时减少摩擦阻力，相邻支撑单元的间距设置为120mm，可适配长度在200mm以上的各类工件放置，不会出现工件卡滞、掉落的问题。整个组件的侧边预留了20mm宽的走线槽空间，可容纳传感器线缆、气动管路的布设，走线槽外侧配有可拆卸的盖板，

　　后期维护线路时无需拆解主体支撑结构，只需掀开盖板即可操作。从安装边界来看，整个组件的总宽度控制在350mm，安装时距离两侧机床主轴的安全距离预留了100mm，不会与机床的进给拖板、刀架组件产生运动干涉，组件的总高度为220mm，与常规机床的工作台面高度差控制在±5mm，可直接与上下料机构的输送面平齐对接，无需额外增设过渡衔接板。在钣金工艺设计上，所有外露的棱边都做了C2倒角处理，避免安装调试过程中划伤操作人员，箱体内部焊接了加强筋，筋板厚度为3mm，可保证整体组件在承受50kg均布载荷时的变形量不超过0.2mm，满足机床加工工位的承载精度要求，上部的导向支撑件采用1.5mm厚的冷轧钢板折弯成型，表面做喷塑处理，

　　耐磨性能可满足三年以上的常规使用磨损需求，无需频繁更换易损件。这类支撑组件在实际产线应用中，可替代传统的焊接式整体支撑架，大幅缩短产线的安装调试周期，模块化的结构也能降低后期的维护成本，当某一个支撑单元出现磨损变形时，只需单独更换对应的单元即可，无需整体拆解整个支撑结构，适配多品种小批量的机加工产线快速换产需求，在普通车床自动化改造、专用机床的工位布局设计中，这类模块化钣金支撑结构已经成为标准配置的结构组件，设计时需要重点考量拼接精度、承载变形量以及与周边设备的运动干涉边界，避免出现安装后无法适配产线运行的问题。
