CA6140车床用凸轮进给联动机构

项目分类:机床 发布时间:2023-08-27 ID:708401
  • CA6140车床用凸轮进给联动机构

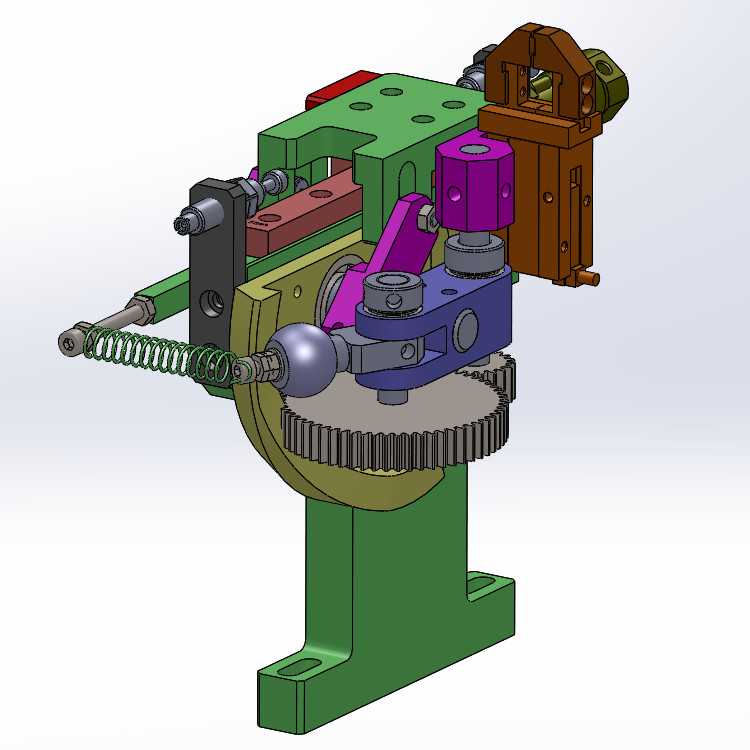

  这套凸轮联动机构是为CA6140普通车床配套设计的进给执行组件,主要安装在车床溜板箱侧部的安装工位上,承担特定工序下的周期性进给、退刀动作输出,替代原有手动操作的进给拨杆结构,可实现小行程范围内的规律往复动作输出,适配车床加工轴类零件时的周期性切槽、端面轻切削工序需求。从结构布局来看,整套机构以立式铸造支架为安装基体,支架底部设置两个对称的长圆形安装孔,可适配车床溜板原有M10螺栓安装位,安装孔中心距为120mm,支架总高度为186mm,横向最大伸出长度为212mm,安装后不会与溜板上原有手轮、刻度盘部件产生运动干涉,整体安装边界控制在230mm×140mm×190mm的空间范围内,无需对车床原有结构进行打孔、

  切削等改造即可完成装配。机构的动力输入来自底部的直齿圆柱齿轮,齿轮模数为1.5,齿数为48,与车床溜板箱内原有输出齿轮啮合,接收主轴箱传递来的旋转动力,齿轮轴通过两个深沟球轴承支撑在支架的镗孔内,轴承孔同轴度公差控制在0.02mm以内,保证传动过程无卡滞。齿轮轴上端通过平键连接盘形凸轮,凸轮轮廓曲线根据加工工序的动作行程设计,升程段对应刀具进给动作,回程段对应退刀动作,远休止角设置为12度,保证刀具在切削位置有足够停留时间完成光整加工,凸轮轮廓表面淬火处理至HRC45-50,降低长期运行的磨损量。凸轮上方的摆杆组件通过铰支轴固定在支架上部的安装凸台上,摆杆一端安装圆柱滚子与凸轮轮廓接触,滚子采用轴承钢材质,

  减少凸轮与摆杆之间的滑动摩擦,另一端连接可调行程的推杆,推杆端部设置弹簧复位结构,复位弹簧线径为2mm,有效圈数为12圈,可保证摆杆滚子始终与凸轮轮廓贴合,避免高速运转时出现从动件跳脱的问题。支架上部设置多组可调式行程限位块,限位块通过T型螺栓固定在支架顶面的T型槽内,可根据加工需求调整推杆的极限行程位置,行程调节范围为0-15mm,调节精度可达0.02mm,适配不同切削深度的加工需求。机构上还设置了多组位置检测的安装凸台,可后续加装接近开关实现动作到位信号的输出,适配车床的数控化改造需求。整套机构的润滑采用脂润滑方式,所有铰接位置均设置黄油嘴,可在设备日常保养时直接加注润滑脂,无需拆解机构。从实际应用场景来看,

  该机构除了适配CA6140车床之外,也可经过少量尺寸调整后适配同系列的普通卧式车床,用于实现自动化的周期性进给动作,降低操作工人的重复劳动强度,在小批量零件的加工场景下,相比复杂的数控改造方案成本更低,安装调试难度更小,适合中小型机加工车间的设备升级使用。设计过程中重点考虑了机构的刚性问题,支架采用HT200材质铸造,经过时效处理消除内应力,避免长期受力出现变形,所有受力的铰接轴均采用45号钢调质处理,表面硬度达到HB220-250,保证机构在承受切削反作用力时不会出现弯曲变形。机构的传动链间隙控制在0.03mm以内,保证进给动作的重复定位精度,避免出现进给量不均导致的零件加工尺寸超差问题。在安装调试时,仅需调整齿轮啮合侧隙在0.05-0.1mm之间,再根据加工零件的切削深度调整限位块位置,即可投入使用,日常维护仅需定期检查复位弹簧的弹力、凸轮轮廓的磨损情况,易损件更换无需整体拆解机构,维护成本较低。
