机床配套落地式灭火器承载托盘结构

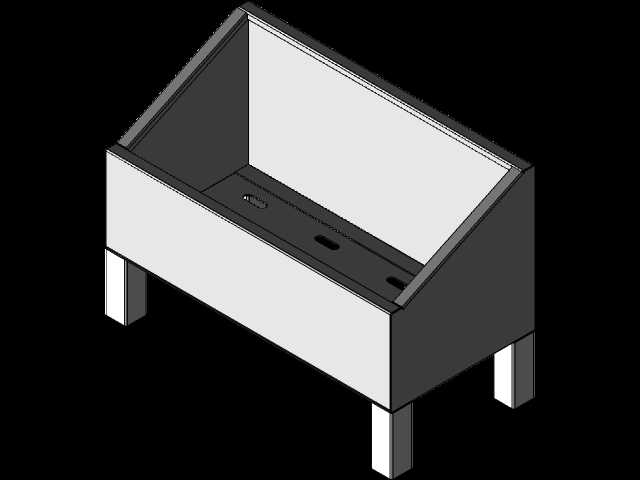

　　在机械加工车间的现场布局中，消防器材的规范安置一直是现场6S管理与安全达标的核心细节，多数机床周边的灭火器直接放置在地面，既容易被切削液、铁屑飞溅污染瓶体与阀门机构，也会在工件转运、叉车通行时被剐蹭倾倒，甚至在紧急取用的时候被周边堆放的工件、工装遮挡延误处置时机，这款落地式承载托盘就是针对加工车间机床工位的消防安置需求设计的专用承载结构。从结构形态来看，整体采用敞口斜向后挡板的槽型主体，搭配四根等长的落地支腿，主体槽腔的内轮廓尺寸匹配常用4kg、8kg手提式干粉灭火器的瓶身直径，槽底预留的三个长圆形安装孔，既可以通过膨胀螺栓将托盘整体固定在混凝土地面，也能穿过绑带对灭火器瓶身进行二次捆扎固定，避免机床运行时的振动、

　　周边作业的剐蹭导致托盘移位或者灭火器倾倒。设计时特意将后侧挡板设置为向外倾斜的角度，而非垂直立板，一方面是适配灭火器瓶身的取放角度，操作人员伸手取用的时候不需要刻意俯身对准槽腔，斜向挡板可以在瓶身放入时起到导向作用，紧急状态下哪怕视线受现场烟雾影响，也能快速将灭火器归位或者取出；另一方面斜板结构相比垂直立板，在同等板材厚度下抗侧向冲击的能力更强，哪怕被转运小车轻微剐蹭，冲击力会顺着斜板分散到槽体底板与支腿上，不会出现立板弯折变形的问题。支腿的高度设置经过现场工况验证，刚好让托盘底板距离地面120mm，这个高度既可以避免地面清扫时的积水、堆积的切削液溅入槽腔腐蚀灭火器瓶底，也能让日常清扫的扫把、工业吸尘器吸头顺利伸入托盘下方清理积屑，

　　不会形成卫生死角；支腿采用折弯型材制作，底部预留的小平面可以加装橡胶减震垫，在重型机床运行产生持续振动的工位，减震垫可以抵消大部分振动传递，避免托盘长期受振出现紧固件松动、位置偏移的问题。槽体的侧边采用满焊焊接工艺，所有焊缝都做了打磨钝化处理，没有尖锐的焊渣、飞边凸起，避免操作人员取放灭火器时被划伤；槽底的开孔除了固定作用之外，还兼顾了排液功能，日常清洁时不慎洒入的切削液、保洁用的积水可以顺着开孔直接排出，不会在槽腔内积存导致瓶身底部长期接触液体出现锈蚀。从安装边界来看，这款托盘的整体占地尺寸控制在0.12平方米以内，不需要占用过多的车间通道面积，可以直接安装在机床操作侧的立柱旁、电控柜侧边的空闲位置，

　　距离操作人员的日常作业点位不超过2米，完全符合机械加工车间消防器材的布设距离要求；托盘的整体高度不超过400mm，不会遮挡机床的操作按钮、警示标识，也不会和机床周边的排屑器、管线槽产生安装干涉。在实际应用中，这款托盘除了承载灭火器之外，槽腔的剩余空间还可以临时放置消防检查记录卡、小型的应急处置工具，不需要额外在墙面打孔安装支架，对于已经完成地坪施工、不方便在墙面打膨胀螺栓的精加工车间来说，落地式的安装形式不会破坏墙面与地坪的完整性，适配各类新建、改造的机加工车间场景。设计过程中也充分考虑了钣金加工的工艺性，整个槽体的板材折弯工序只需要四次折弯即可成型，不需要复杂的冲压模具，支腿与槽体的焊接位置都设置在非外观面，焊接后打磨工作量小，批量加工时的生产效率高，成本可控；表面处理采用静电喷塑，涂层厚度控制在60-80μm，可以耐受车间内的切削液、润滑油飞溅，长期使用不会出现涂层脱落、基材锈蚀的问题，适配车间复杂的工况环境。
