蜗轮蜗杆与圆柱齿轮组合传动机构

　　这套传动组合结构常见于中小功率的动力换向、减速增扭场景，比如小型输送线的驱动端、轻工设备的进给单元、台式加工设备的主轴传动段，核心是通过不同齿形的啮合搭配，把原动机输出的高转速低扭矩动力，转换成作业端需要的低转速大扭矩输出，同时完成动力传输方向的90度换向，适配安装空间里动力输入与输出轴垂直布局的需求。

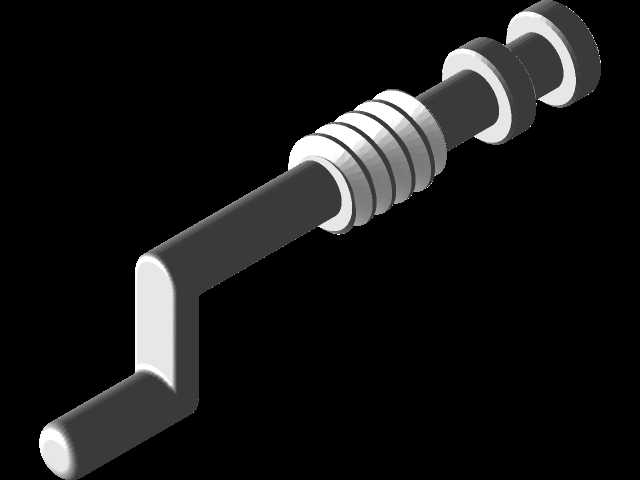

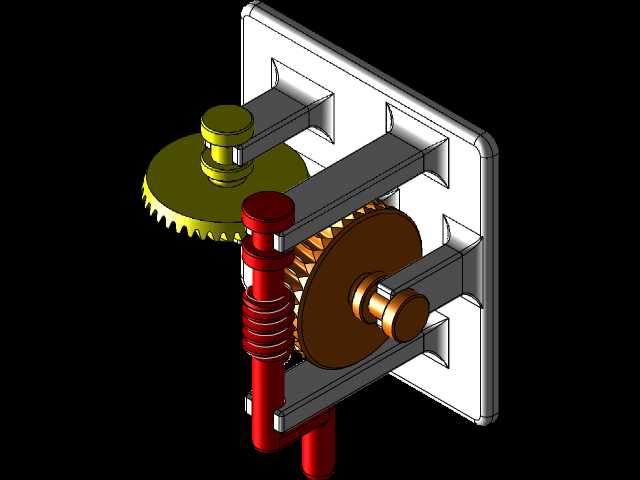

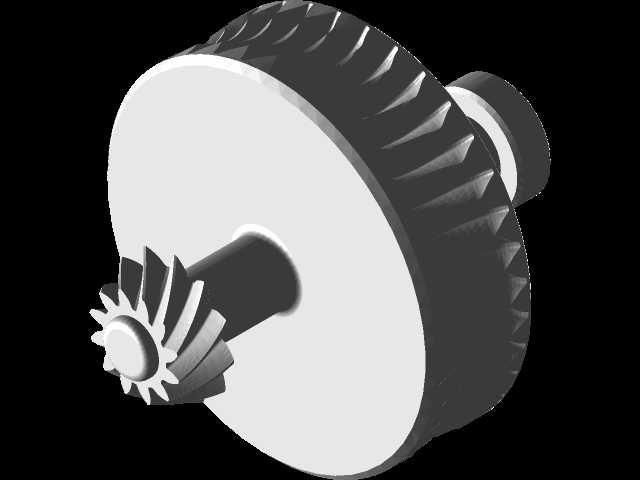

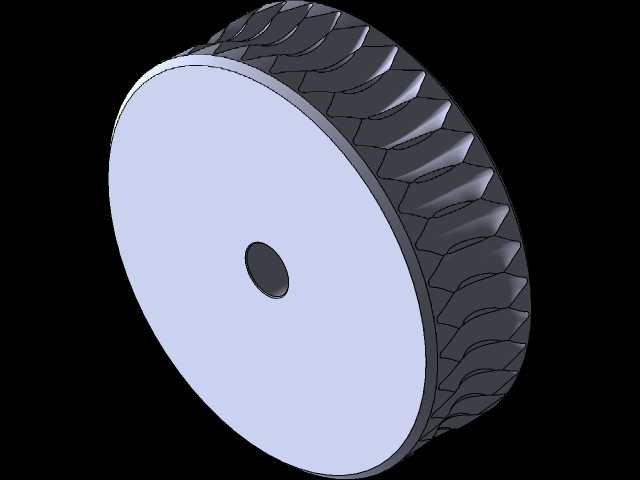

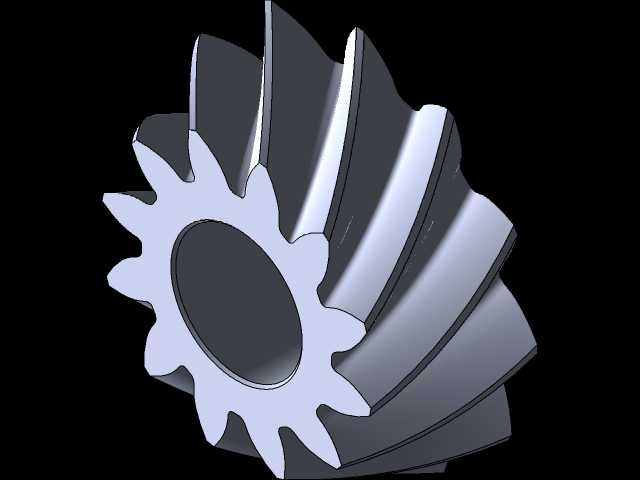

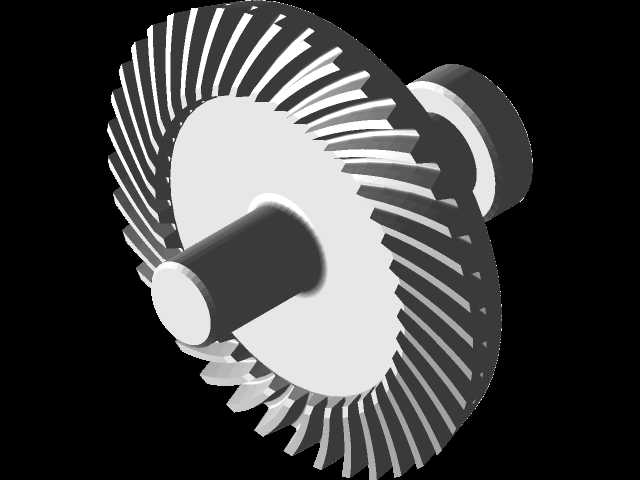

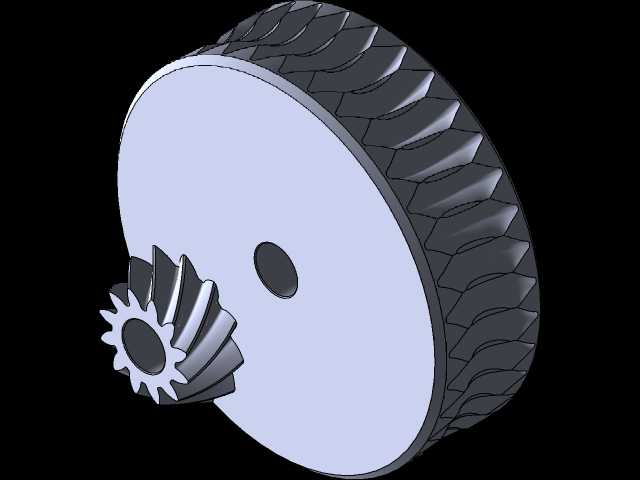

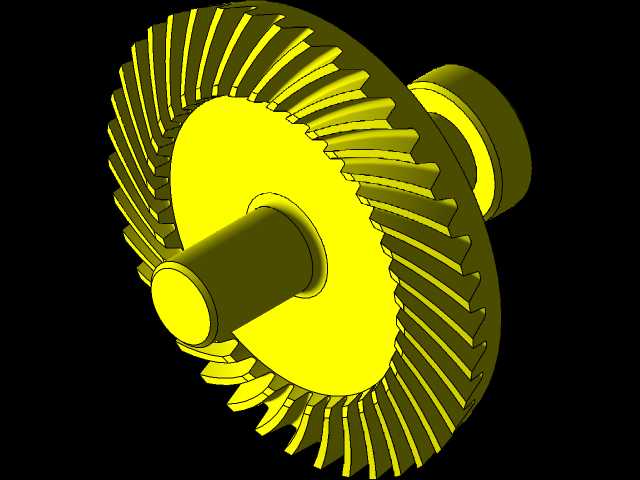

　　从结构组成来看，整套机构包含圆柱直齿轮啮合副、蜗轮蜗杆啮合副两类核心传动单元，搭配安装支撑立板、轴系定位组件、轴向限位结构组成完整的传动链。圆柱直齿轮副布置在机构上部，两个平行轴上的齿轮采用渐开线齿形，啮合侧隙控制在常规传动的合理区间，既保证传动过程无卡滞，也能避免反向间隙过大带来的传动精度损失，这部分的传动比设置偏小，主要承担第一级的动力分流或者初步减速，适合需要同步输出两路平行动力的场景。下部的蜗轮蜗杆副是这套机构的核心减速单元，蜗杆采用阿基米德齿形，加工难度适中，装配时的对中要求相对宽松，适合非超高精度的通用传动场景，蜗轮采用铜质齿圈搭配钢制轮毂的组合结构，齿面啮合时的摩擦系数更低，长时间运行的耐磨表现更好，能承受持续的载荷冲击，不会因为短时过载出现齿面胶合的问题。

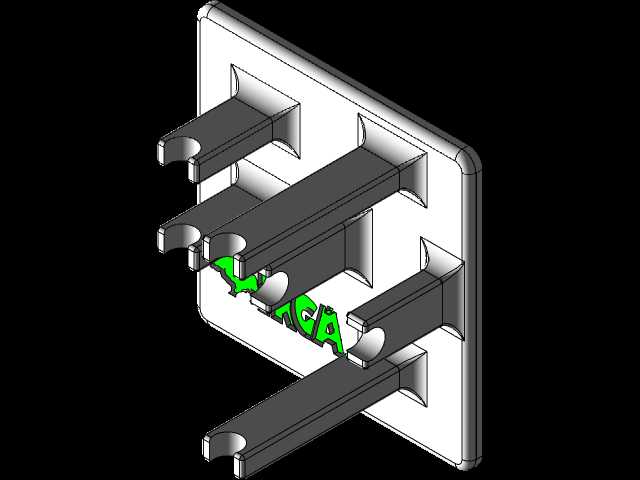

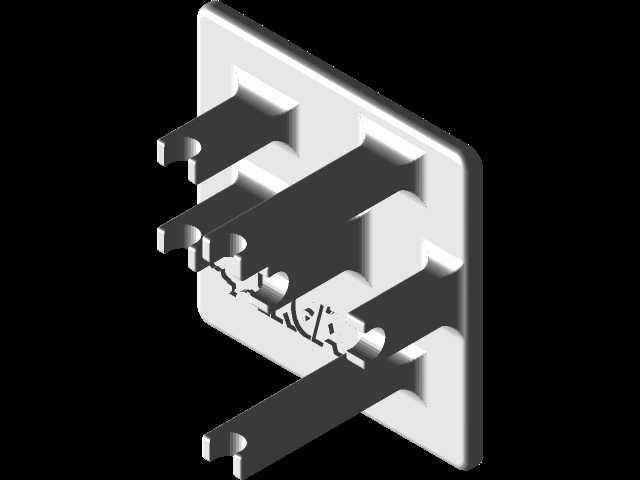

　　设计过程中首先要匹配安装边界，支撑立板作为所有轴系的安装基准，板厚根据轴系跨距设置，保证轴承受力时立板不会出现过大的挠曲变形，所有轴的安装孔位采用同轴度公差约束，避免装配后轴系偏斜带来的齿面偏磨、运转噪音过大的问题。蜗杆轴的两端采用角接触轴承成对布置，既能承受蜗杆传动时产生的轴向力，也能承担径向载荷，轴承端盖设置调整垫片，用来装配时调整圆锥滚子轴承或者角接触轴承的预紧量，消除轴承的轴向游隙，提升轴系的运转刚性。蜗轮轴与上部的圆柱齿轮轴平行布置，轴上的定位台阶尺寸根据齿轮、蜗轮的轮毂宽度设置，配合平键实现扭矩传递，轴端采用轴用挡圈或者圆螺母做轴向限位，防止运转过程中零件出现轴向窜动，导致齿轮啮合错位。

　　实际应用里，这套机构的输入轴可以直接连接伺服电机或者小型异步电机，动力从蜗杆端输入时，通过蜗轮实现大减速比的第一级减速，动力传递到与蜗轮同轴的上部小圆柱齿轮，再通过齿轮啮合把动力传递到另一侧的大圆柱齿轮输出，也可以根据实际需求调整动力输入的位置，适配不同的安装空间约束。齿面的润滑根据运行转速选择，转速低于1000转每分时可以采用脂润滑，在装配时在啮合部位填充锂基润滑脂，维护周期更长；如果运行转速更高，则需要在支撑立板外侧加装密封罩壳，采用油浴润滑，降低齿面的磨损速度，延长整套机构的使用寿命。装配时需要先调整蜗轮蜗杆的啮合接触斑点，保证接触斑点位于齿面中部，接触面积符合传动精度要求，再调整上部圆柱齿轮的侧隙，避免出现运转卡滞或者反向空程过大的问题，所有紧固件加装防松垫圈，防止设备运行时的振动导致螺栓松动，影响传动稳定性。

　　这套结构的外形尺寸根据传动比、载荷大小灵活调整，支撑立板的安装孔位可以根据配套设备的安装基准做适配修改，轴伸端的尺寸、键槽规格也可以根据连接的负载端接口做匹配，不需要大幅改动核心的传动啮合参数，就能适配不同的设备安装需求，对于小功率传动场景来说，这种组合传动的结构紧凑，传动效率适中，加工装配难度低，维护成本也远低于精密行星传动结构，适合通用工业场景的动力传输需求。
