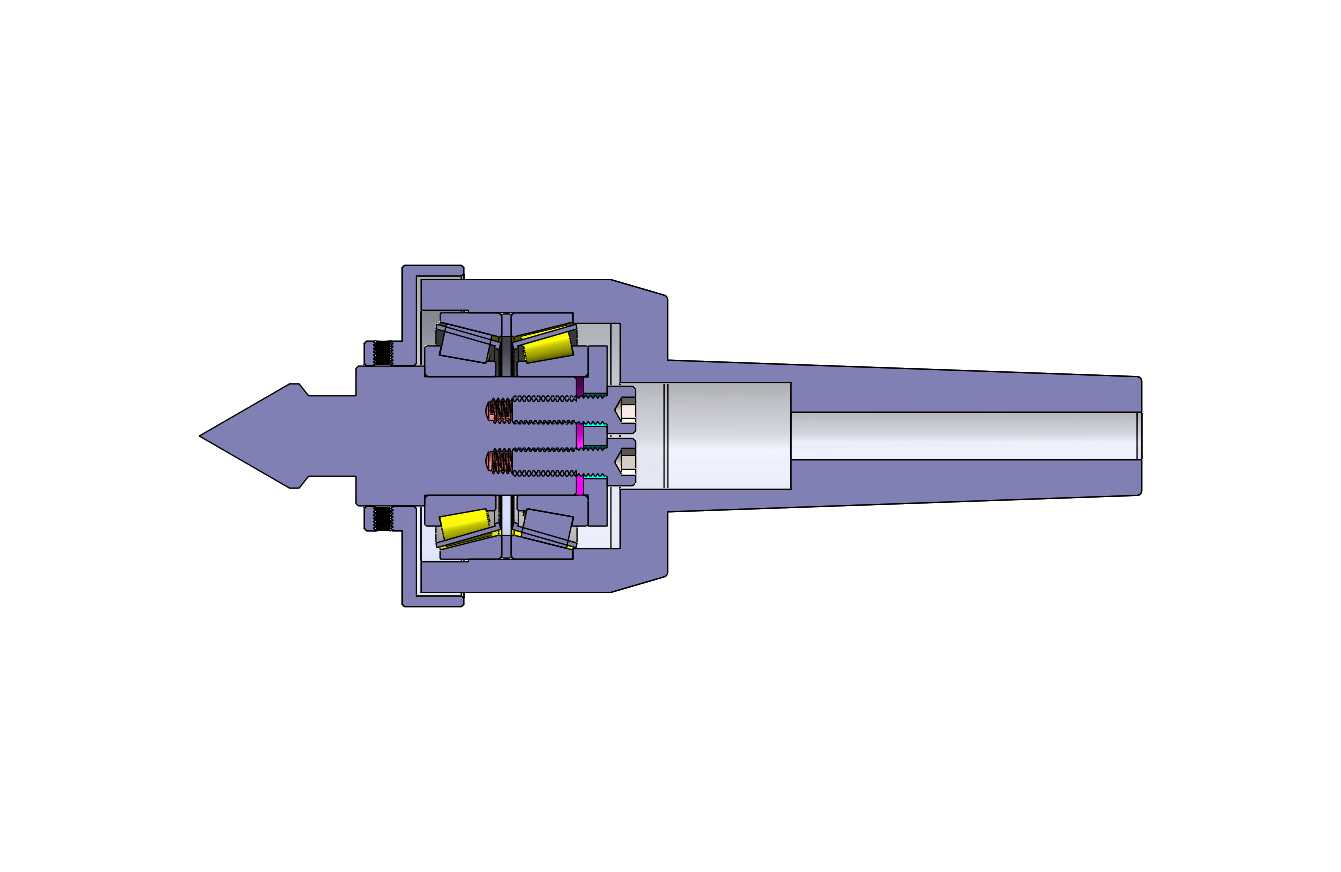

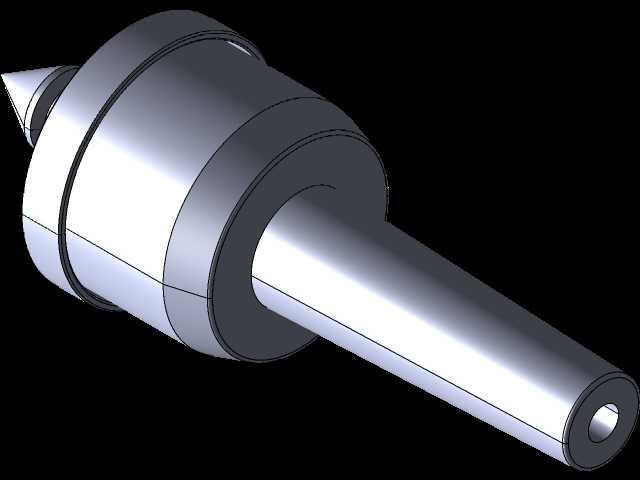

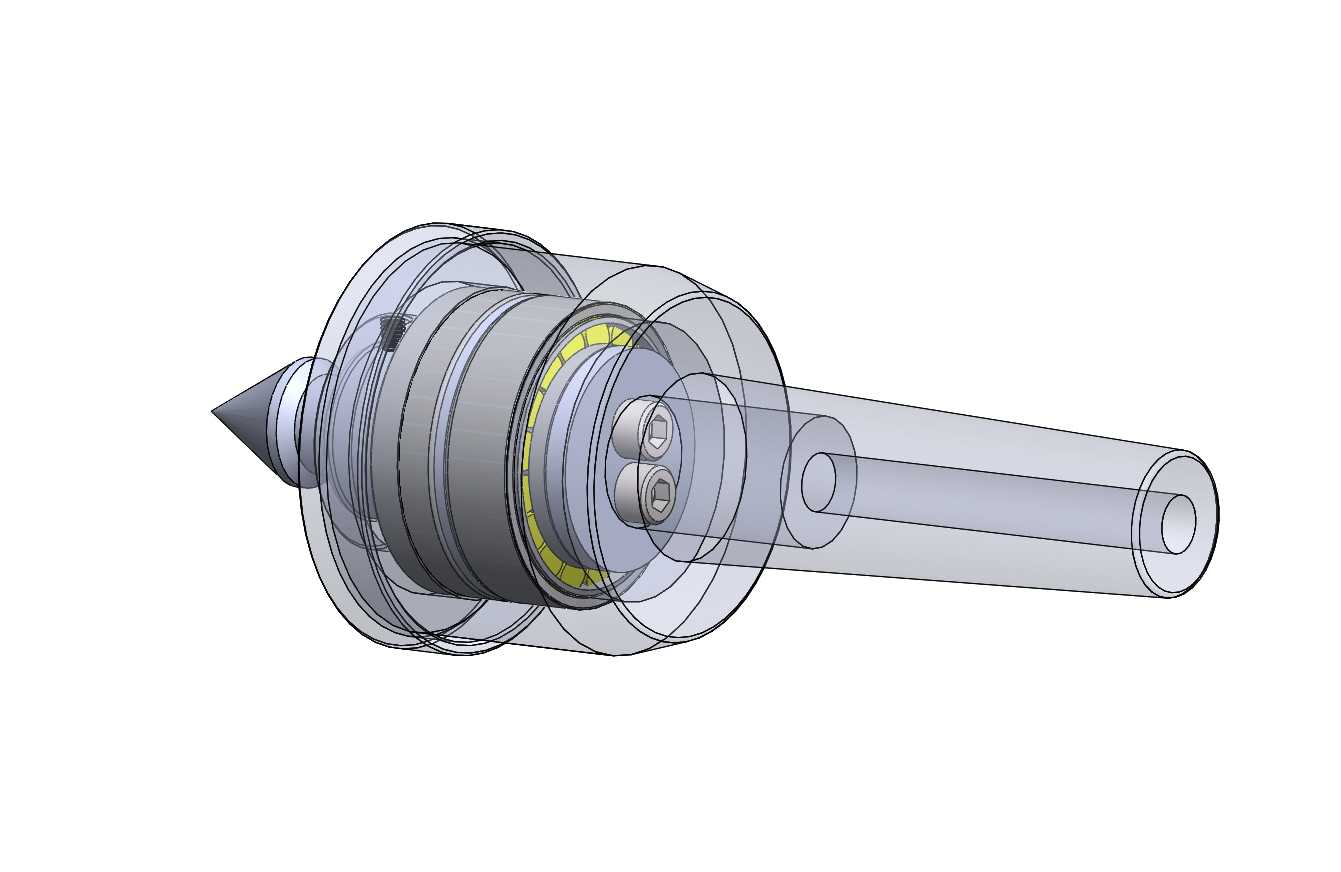

CA6140车床用旋转桥CM4主轴组件结构

　　在普通卧式车床的主轴箱传动链路里，这类旋转桥组件承担着主轴端动力转接、回转精度保持的核心作用，日常加工场景中，不管是轴类零件的外圆车削、内孔镗削，还是盘类零件的端面车削、螺纹切削，主轴端的回转稳定性直接决定了工件的形位公差与表面加工质量，而该旋转桥结构正是安装在主轴前端、衔接动力输入与工件装夹端的关键过渡部件。从实际装配边界来看，该组件的轴向安装尺寸需匹配CA6140车床主轴前端的锥面定位基准，径向最大轮廓不能超出主轴箱前端的防护盖板开孔范围，避免回转过程中与周边的挂轮架、进给箱操作手柄产生运动干涉，组件尾端的轴颈需与主轴内孔的定心轴段保持H7/h6的间隙配合，保证装配时能够顺利推入，同时兼顾回转过程中的同轴度要求。设计过程中，

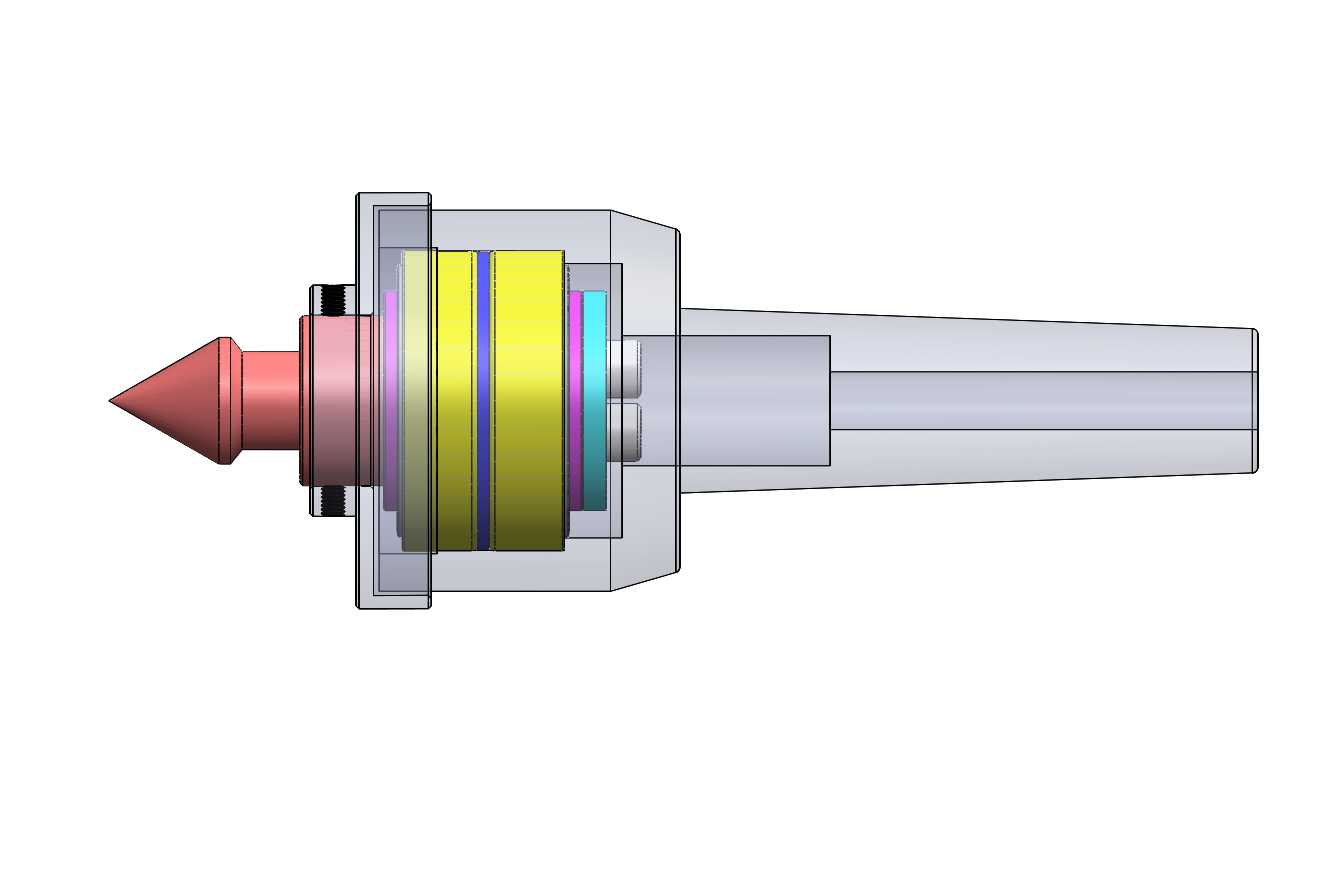

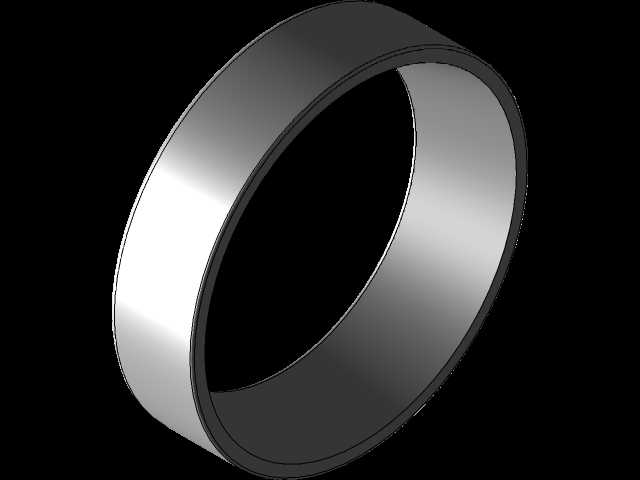

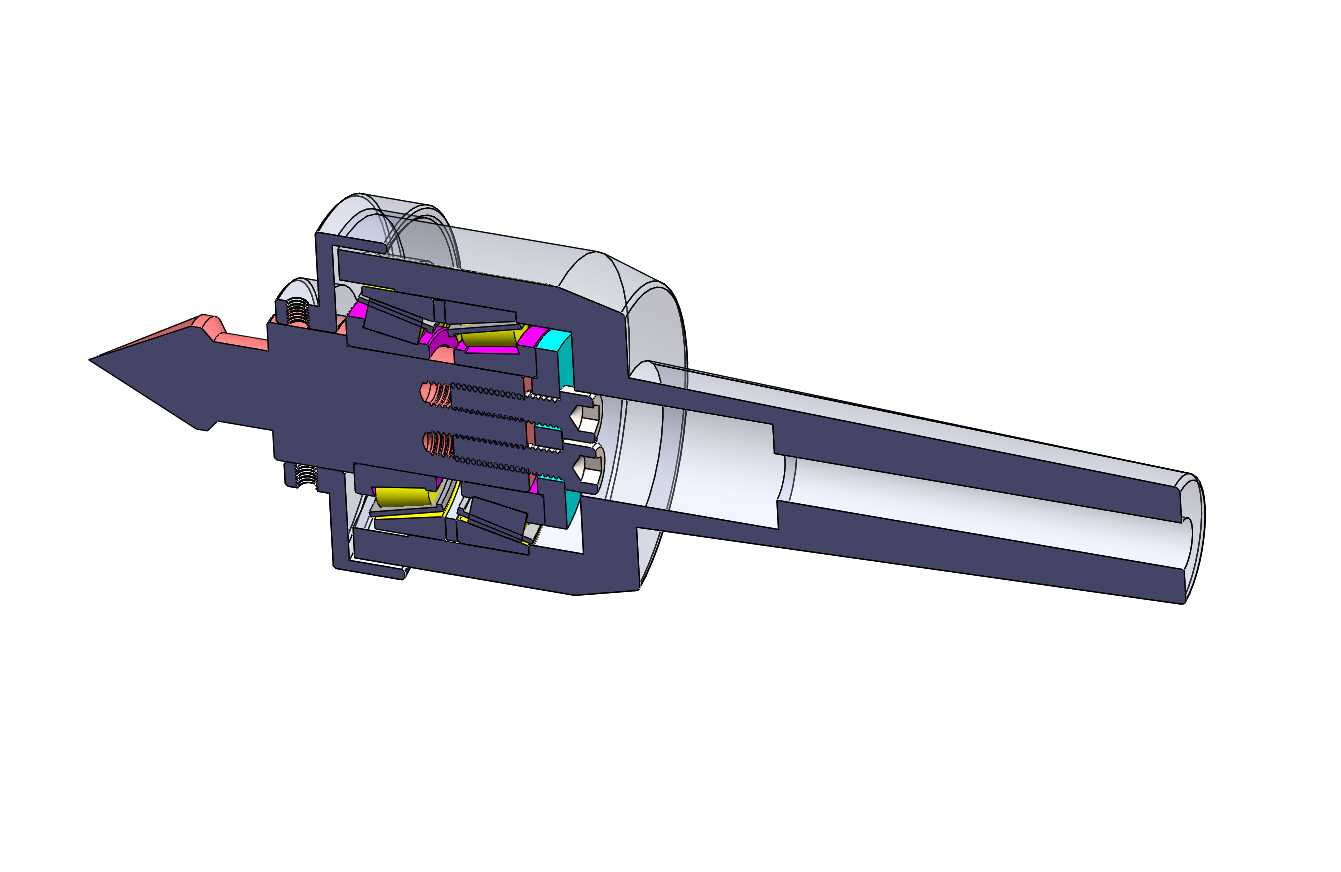

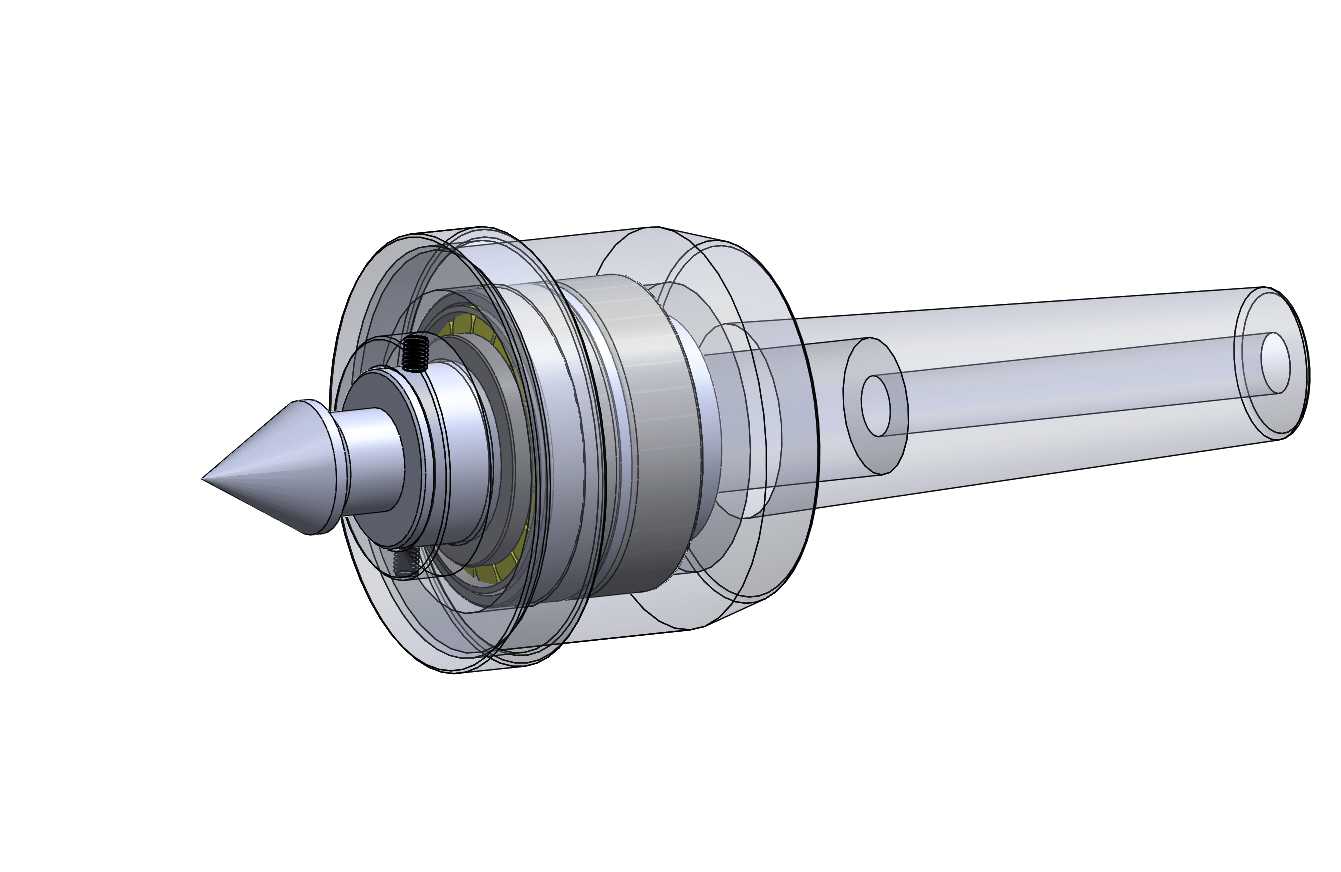

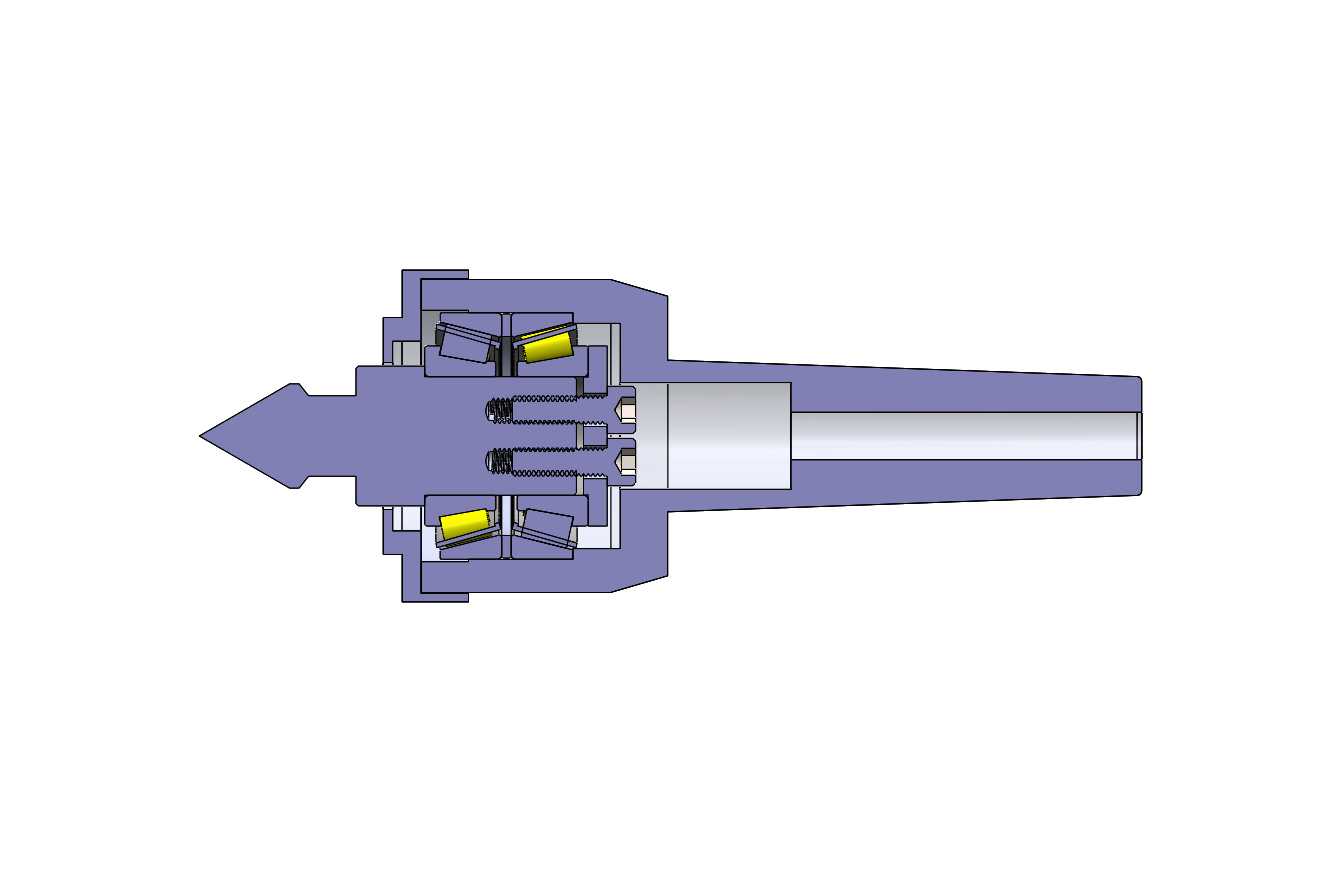

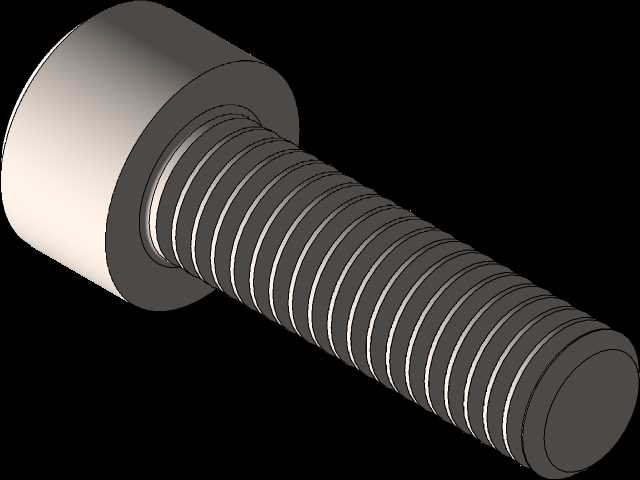

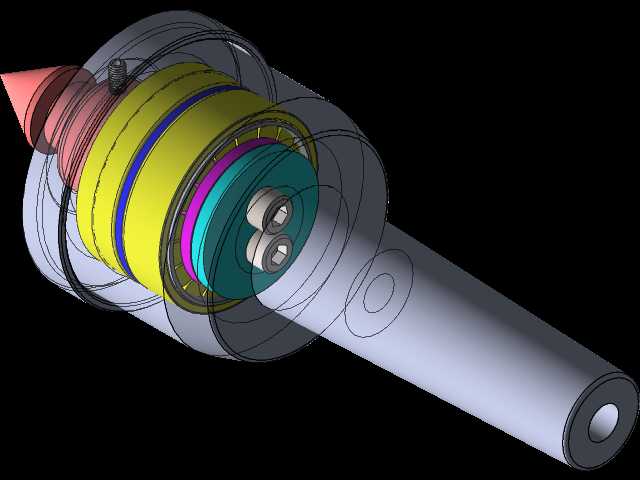

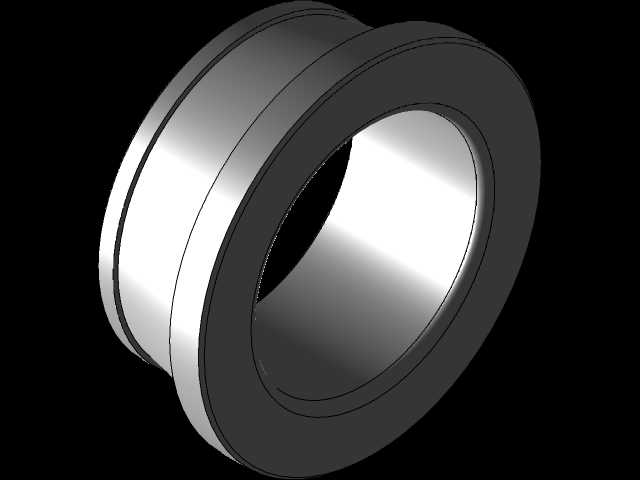

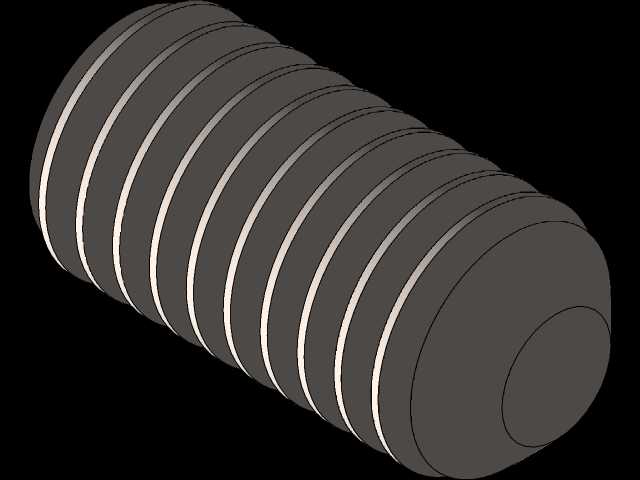

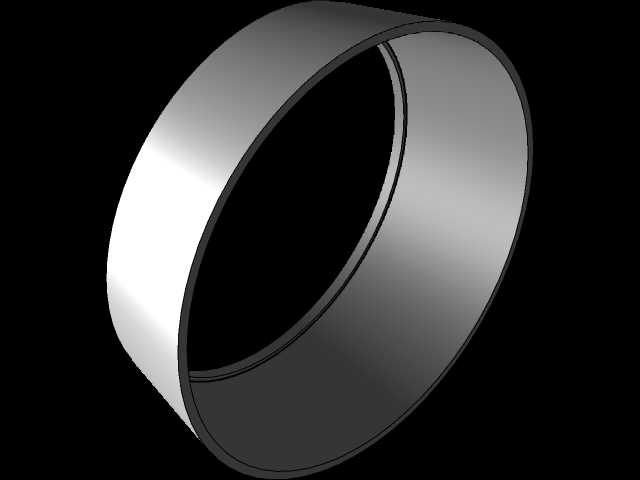

　　首先要考虑的是组件的动平衡性能，因为主轴最高工作转速可达1400r/min以上，组件上分布的多层环形零件如果存在质量偏心，高速回转时会产生周期性振动，不仅会在工件表面留下振纹，长期运行还会造成主轴轴承的过早磨损，因此每层环形零件的周向质量分布都做了对称设计，端部的两个锁紧螺钉也采用了对称布置的方案，抵消锁紧件带来的偏心量。从功能特性上看，组件外层的透明防护结构并非装饰件，而是用于观察内部润滑脂的存留状态，同时阻挡车削过程中飞溅的切屑进入组件内部的回转配合面，内部不同颜色的环形零件分别承担着不同的功能：黄色环为轴向定位隔套，用于调整内部轴承的预紧量，保证轴承在工作温升状态下不会出现间隙过大或预紧过载的问题；蓝、紫色环为密封组件，

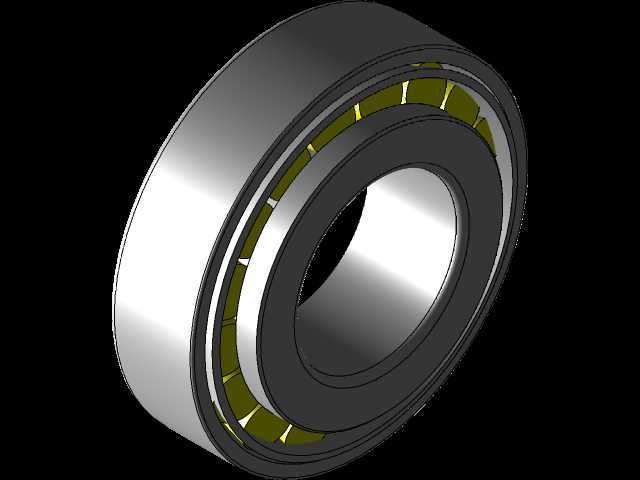

　　采用迷宫式密封结构，能够在不增加回转阻力的前提下，阻挡主轴箱内的润滑油泄漏，同时阻止外部的切削液、粉尘进入轴承滚道；青绿色环为轴承座圈，直接与内部的角接触球轴承外圈配合，承受车削过程中产生的径向切削力与轴向进给力。在实际选型替换时，需要注意组件前端的锥面尺寸与原机床的卡盘连接法兰匹配，锥面的接触精度需要达到85%以上的接触面，避免卡盘装夹后出现定心偏差，导致加工出的工件出现圆度超差的问题；组件内部的轴承预紧量需要根据实际加工工况调整，当进行重载粗加工时，可适当增加预紧量提升组件的刚性，当进行精加工高速切削时，可适当减小预紧量降低轴承的运行温升，延长组件的使用寿命。从结构设计的合理性来看，该组件采用了模块化的装配思路，

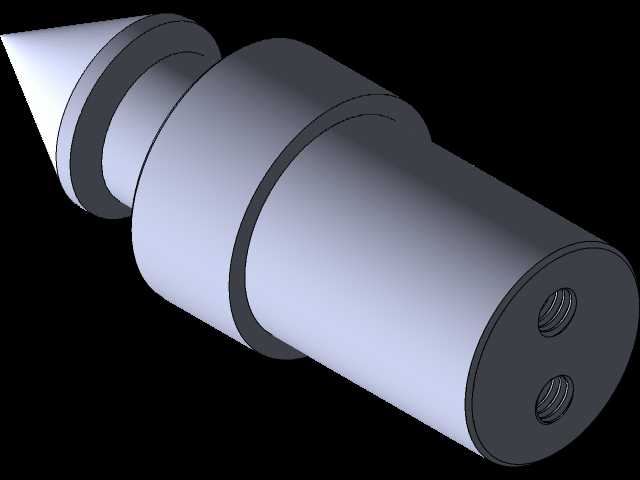

　　所有环形零件都通过轴肩与锁紧件实现轴向固定，拆卸时只需松开端部的锁紧螺钉，即可依次将各层零件从轴端抽出，日常维护更换密封件、补充润滑脂时不需要完全拆解整个主轴箱，大幅降低了设备的维护停机时间；轴身部分采用了阶梯轴设计，不同轴段的直径根据受力大小做了差异化设计，承受扭矩较大的输入端轴段直径更大，应力集中的轴肩位置都做了圆角过渡处理，避免长期受交变载荷作用出现疲劳断裂的问题。在实际加工验证环节，该组件装配后需要进行空载跑合测试，在不同转速档位下连续运行2小时以上，检测组件的径向跳动与端面跳动值，径向跳动需控制在0.005mm以内，端面跳动需控制在0.008mm以内，才能满足精加工的精度要求；跑合过程中还需要检测组件外表面的温升，最高温度不能超过40摄氏度，避免密封件过早老化失效。
