斗山PUMA机床标识立体铭牌结构设计

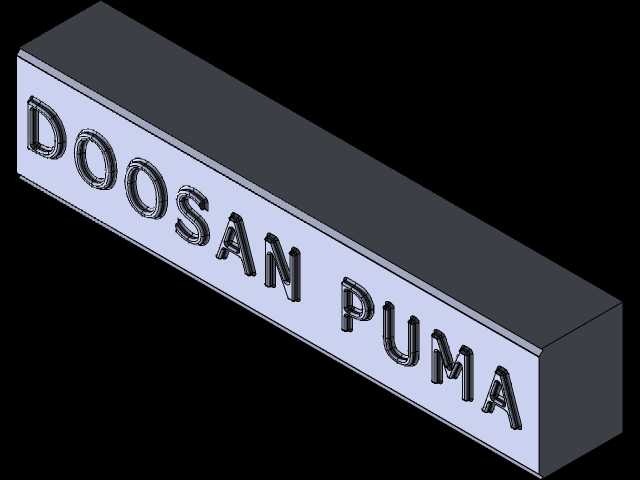

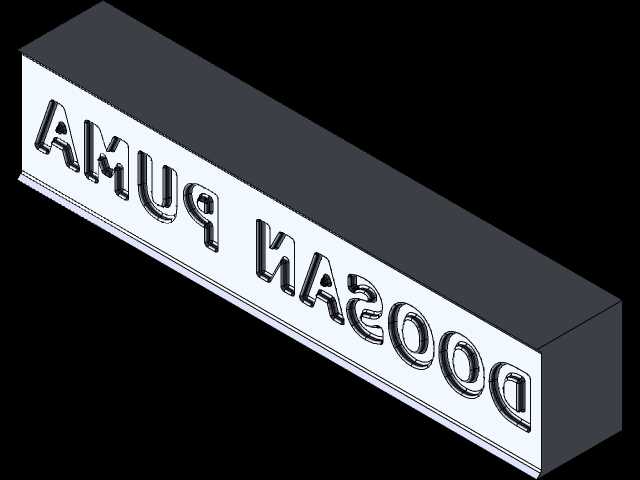

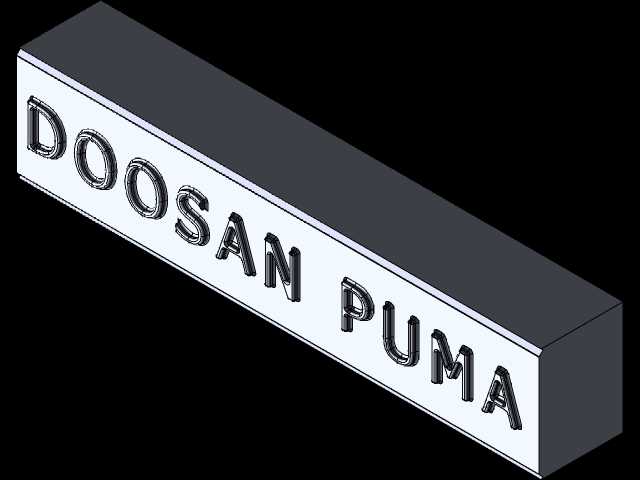

　　这款立体标识结构主要应用于数控车床的机身外防护立面安装，作为设备品牌视觉识别的核心载体，日常工况下承担设备品牌辨识度传递、机身局部防护装饰的作用，安装位置通常选定在机床操作侧正面防护门旁的平整钣金区域，该区域是操作人员上下料、调试程序时视线高频停留的位置，能够在设备交付、车间日常巡检、客户参观验机等场景下快速传递设备品牌属性。从结构设计逻辑来看，整体采用分层叠装的结构形式，底层为哑光深灰色基座，基座采用与机床防护钣金同色系的质感处理，安装时可直接通过沉头螺钉与机身钣金面锁合，基座边缘做了R1.5的圆角倒钝处理，避免安装和日常清理过程中出现锐边刮蹭的安全隐患，基座的厚度设定为8mm，既保证了自身结构刚性，

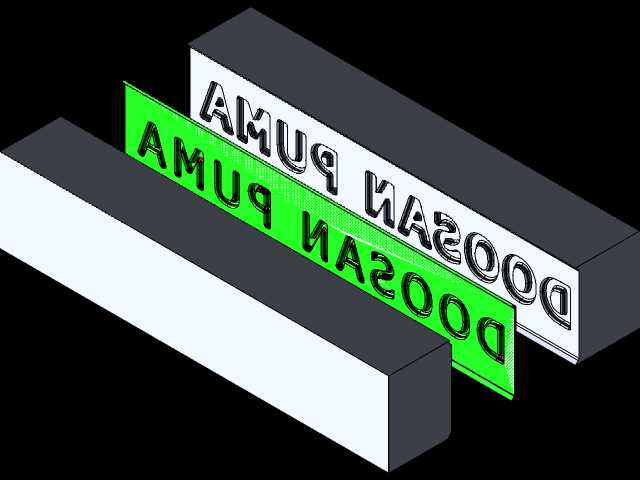

　　不会在机床运行产生的持续振动下出现形变翘边，也不会因为突出厚度过大干扰操作门的正常开合，安装边界预留了距离操作门运动轨迹12mm的安全间隙，完全适配常规斜床身数控车床的外防护安装空间。中间层为高饱和度荧光绿色的标识承托层，该层采用嵌入式卡装结构与底层基座配合，卡合缝隙控制在0.2mm以内，既保证拼接处的视觉整体性，也能避免车间切削液、金属粉尘渗入拼接缝隙造成积污难以清理，荧光绿色的色彩选择充分考虑了机加工车间的照明环境，在常规车间400-500lux的照明条件下，该色彩能够与深灰色基座、黑色的品牌字符层形成强烈的视觉反差，即使距离设备5-8米的位置也能清晰识别标识内容。最上层为反向凸起的品牌字符结构，字符采用立体浮雕式设计，

　　凸起高度为2mm，字符表面做了高光金属质感处理，字符笔画的边缘做了0.3mm的小圆角过渡，避免加工过程中出现应力集中导致的字符崩边问题，字符的排版严格匹配品牌视觉规范，字间距、行间距都经过反复校核，保证不同观察角度下的识别准确性。设计过程中充分考虑了机加工车间的复杂工况，整个标识结构的所有外露面都做了耐油污、耐切削液腐蚀的表面处理，能够长期适应车间内存在的乳化液飞溅、金属粉尘附着、少量润滑油滴落的使用环境，日常清理仅需采用车间常用的棉质抹布沾取中性清洗剂擦拭即可，不会出现表面掉色、层间开胶的问题。安装结构上除了基础的螺钉锁合点位，在基座背面还预留了双面胶粘贴的辅助安装区域，对于部分不允许在防护钣金上额外打孔的设备场景，

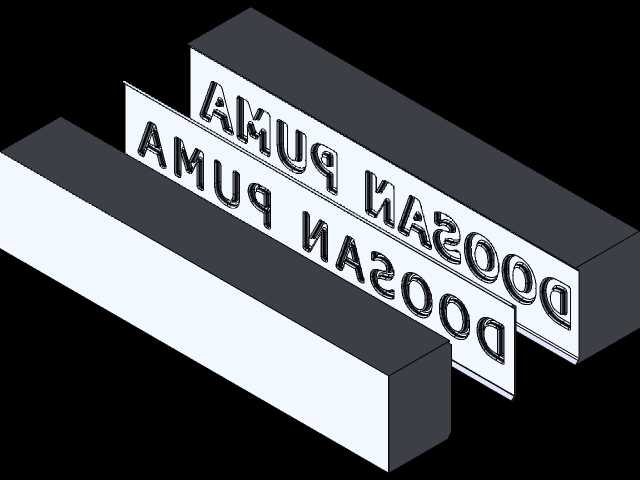

　　可采用高强度工业双面胶辅助固定，两种安装方式的结合能够覆盖不同机床厂的外防护装配工艺要求。从尺寸匹配来看，整个标识的整体长宽尺寸控制在320mm*120mm范围内，这个尺寸既不会因为过小导致识别度不足，也不会因为过大占用过多的防护钣金安装空间，影响操作面板、警示标识等其他功能组件的布局，安装孔位采用对称式分布，孔位间距设定为280mm，与市面上多数同规格数控车床的预留标识安装孔位通用，不需要现场二次打孔即可完成装配。结构细节上，字符层与绿色承托层之间采用定位柱加卡扣的双重配合结构，定位柱保证装配时的位置精度，卡扣结构则避免长期振动下出现层间错位、脱落的问题，所有卡扣的卡合量都设定为1.2mm，既保证装配后的连接强度，也能在后期需要更换标识时通过专用工具顺利拆解，不会破坏基座的安装结构。
