  在高速差分信号链路的板级布局里,共模噪声一直是干扰信号完整性的核心痛点,这款带ESD保护的表面贴装共模噪声滤波器,正是针对消费电子、工业控制板卡、车载通讯模块里的差分数据线场景开发的无源抑制元件。日常工程选型中,USB2.0/3.0、HDMI、MIPI、CAN总线、LVDS传输线路在长走线或者跨板连接时,很容易耦合进空间电磁干扰,同时线缆插拔过程中产生的静电浪涌也会直接打坏后端收发芯片,传统方案需要分别在差分线路上串共模扼流圈、再外加TVS静电防护管,不仅占用更多PCB板面空间,两个器件之间的走线阻抗不连续还会引发差分信号的回波损耗,高速信号眼图余量被大幅压缩。这款集成化器件把共模噪声抑制和ESD浪涌防护两个功能整合在同一个SMD封装内部,板级贴装时只需要占用一个元件的焊盘位置,差分对走线可以保持等长、平行的最短路径,从布局根源上减少阻抗突变点。

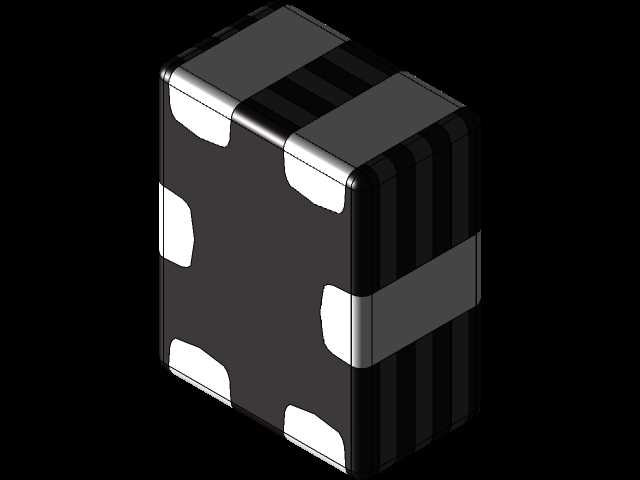

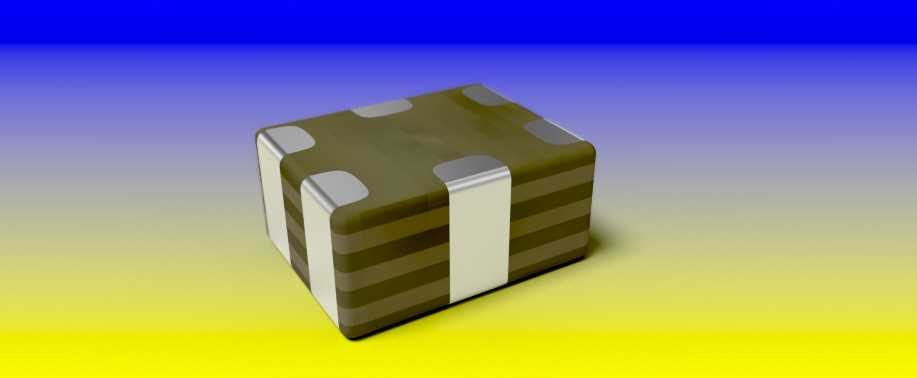

  从三维结构设计的角度拆解,器件本体采用方块状叠层封装,外部可见的金属电极分别对应差分输入、差分输出以及接地引脚,端电极做了圆角过渡处理,适配回流焊过程中的焊锡爬升曲线,避免立碑、虚焊等SMT贴装不良。内部采用叠层铁氧体磁性材料与内置静电泄放通路的层叠结构:对于差分线路上相位相反的正常差模信号,磁路产生的磁通互相抵消,对有用信号呈现极低的插入损耗,不会压缩高速信号的传输带宽;而对于两根线上同相位的共模干扰噪声,磁通在磁芯内叠加呈现很高的感抗,把共模噪声约束在器件侧转化为热能耗散,同时集成的ESD防护通路在静电浪涌到来时快速导通,把瞬态高压泄放到地层,将后端芯片引脚的电压钳位在安全阈值以内。

  外形尺寸上这款器件的本体长宽高为1.27mm、1.0mm、0.60mm,属于超小型薄型贴片封装,在做PCB封装库建模时,需要严格按照端电极的实际宽度绘制焊盘,焊盘外侧预留0.15mm左右的焊锡延展空间,焊盘内侧间距不能过小,避免回流焊时相邻电极发生锡桥短路。结构堆叠设计时要重点管控安装边界:器件本体顶部距离上方屏蔽罩或者结构壳体的垂直间隙建议保留0.3mm以上,避免组装压合过程中应力直接作用在陶瓷叠层本体上造成暗裂;器件周边0.5mm范围内不要布置其他高度超过0.8mm的元件,既方便SMT产线的吸嘴取料,也给后续返修的热风枪操作留出操作空间。

  实际整机EMC整改场景里,这类集成滤波器件的优势非常突出:早年做便携式工控手持终端的辐射发射测试时,USB数据线上的共模辐射经常在300MHz到1GHz频段超出Class B限值,原先分离摆放共模电感和TVS管时,两个器件之间的走线长度超过2mm,这段走线本身就相当于辐射天线,整改效果反复波动,换成这款二合一集成滤波器之后,器件直接摆放在接口连接器的出线端,差分线从连接器出来立刻进入滤波器件,出线之后直接对接收发芯片引脚,整段走线长度控制在5mm以内,辐射发射的余量直接提升了6dB以上,静电接触放电测试也可以直接通过±8kV等级,不需要额外追加防护元件。建模过程中需要准确还原端电极的金属镀层厚度、本体的叠层分层特征,在做整机结构干涉检查时,可以精准评估器件和周边壳体、屏蔽罩、相邻元件的间隙,不会因为模型尺寸偏差导致后期打样出现组装干涉。针对高密度便携设备的板卡设计,这种小体积集成化滤波元件既能满足电磁兼容性能要求,又能最大限度节省板面占用,在可穿戴设备、车载摄像头模块、工业通讯网关这类对安装空间极度敏感的产品里,已经成为差分接口防护的首选选型方案。
