多型号伺服电机性能测试安装支架

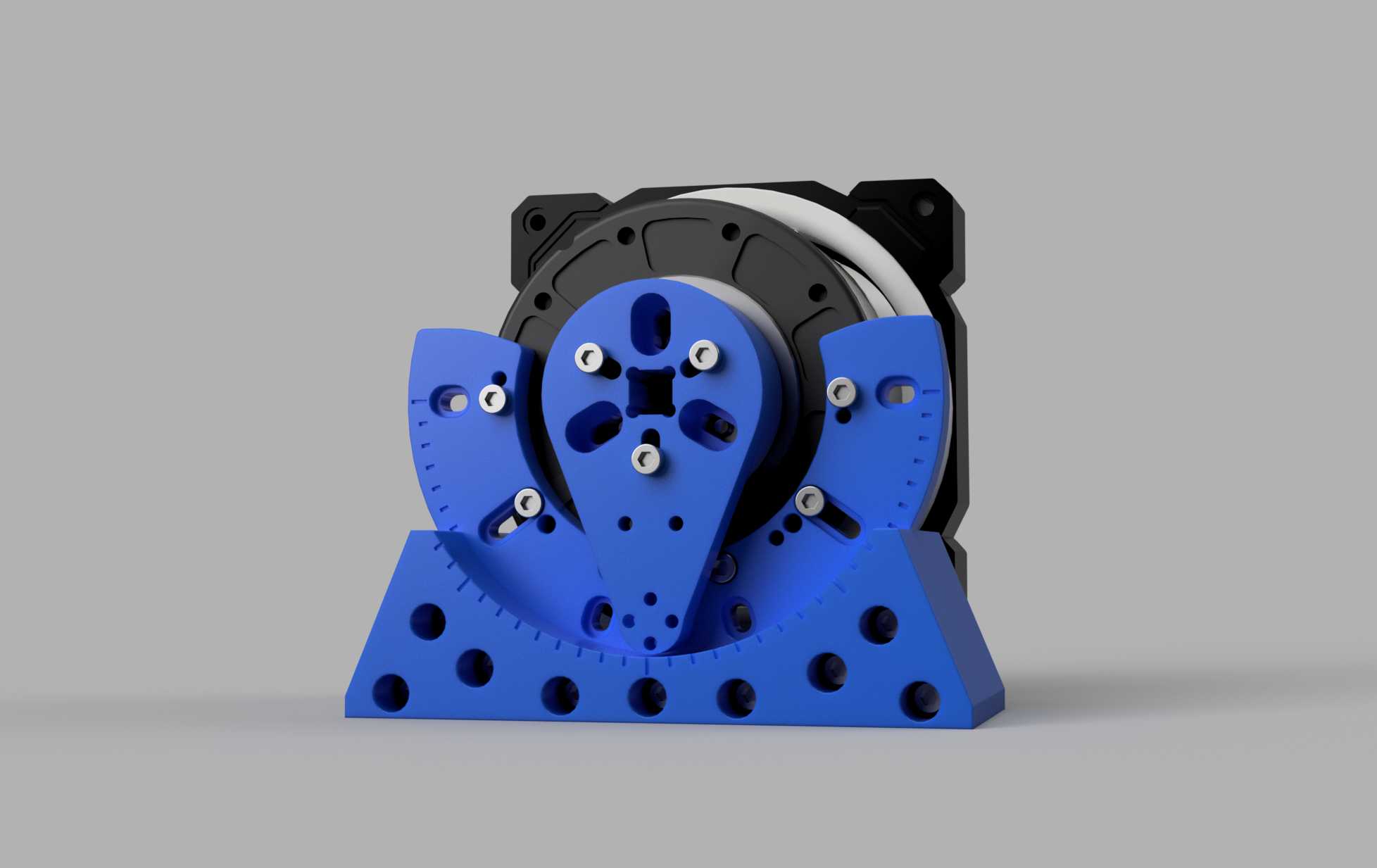

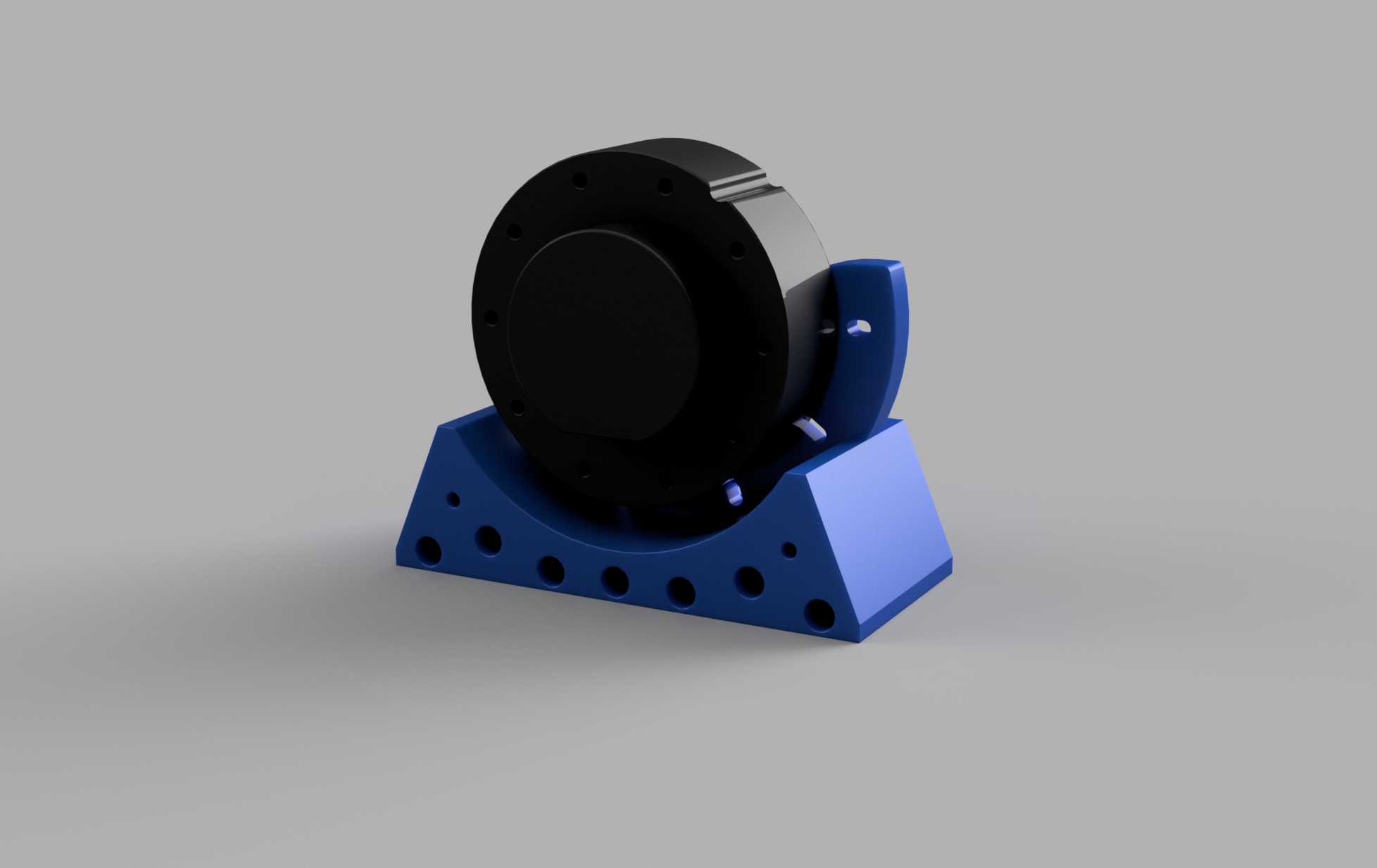

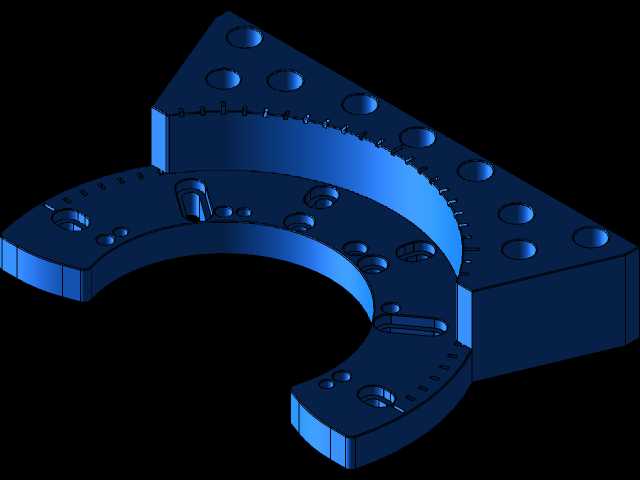

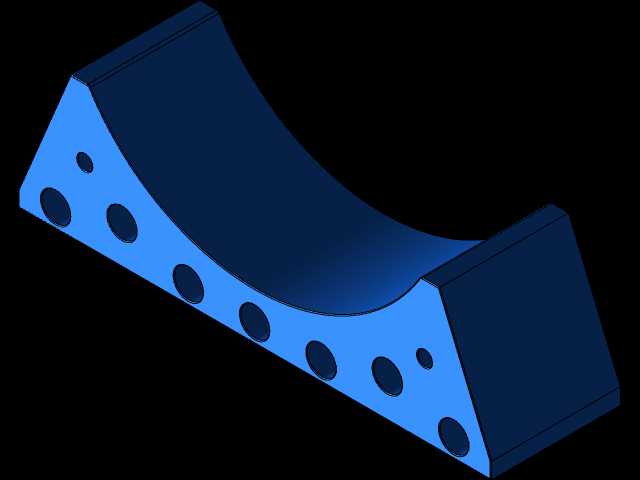

　　在机器人关节驱动、小型伺服执行器的研发与出厂校验环节，不同型号电机的安装接口、输出轴中心高差异一直是测试环节的痛点，常规的通用安装台往往需要反复加工转接板，不仅拖慢测试节拍，反复拆装带来的同轴度误差也会直接影响扭矩、转速测试数据的准确性，这款测试支架正是针对这类场景做的定向结构优化。支架主体采用分体式组合结构，底部为带等距安装孔阵列的卧式基座，基座上的安装孔采用长圆孔与圆孔组合排布，既可以适配不同孔距的电机端盖安装需求，也能通过长圆孔微调电机的轴向安装位置，保证输出轴与测功机、扭矩传感器的同轴度控制在0.02mm以内，避免测试过程中出现额外的径向载荷影响测试结果。两侧的弧形支撑立板带有角度刻度标识，

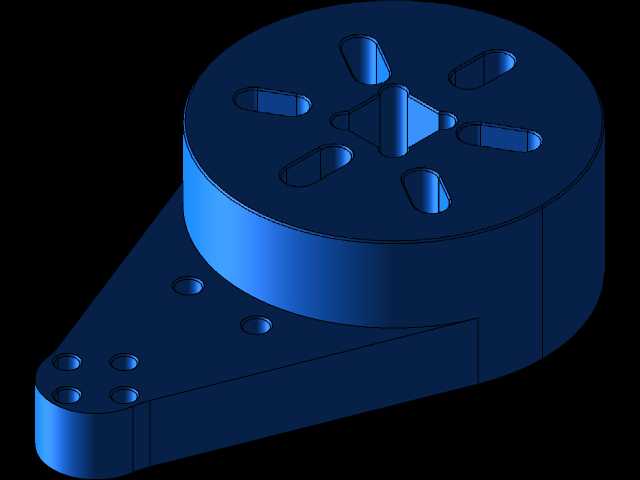

　　可实现电机输出端0到90度范围内的任意角度固定，满足电机在不同安装姿态下的负载测试、反电动势测试、温升测试需求，比如模拟机器人关节俯仰、水平旋转等实际工作姿态，让测试数据更贴近真实使用工况。立板与基座之间采用定位销加螺栓的双重固定方式，在大扭矩电机堵转测试时，可避免支架出现滑移或形变，保证测试过程的结构稳定性。中间的输出转接盘采用模块化快换设计，针对T-Motor AK70、MyActuator RMD系列、MIT Cheetah等多款主流小型伺服电机的输出轴接口做了适配，不同型号电机更换时仅需更换对应规格的转接盘，无需重新调整整个支架的安装基准，大幅缩短不同型号电机切换测试的准备时间。支架背部预留了标准120mm散热风扇的安装位，

　　可直接固定常规规格的轴流风扇，针对长时间带载测试、堵转温升测试的场景，可直接对电机壳体进行主动风冷，避免电机过热触发保护导致测试中断，同时也能模拟设备实际运行时的带散热工况，采集更准确的温升曲线数据。基座底部的安装孔位兼容标准光学平台、工业铝型材工作台的安装间距，可直接固定在各类测试工作台上，也可通过压板固定在普通铸铁平台上，适配不同实验室的测试台搭建条件。整个支架的受力路径经过优化，电机工作时的输出扭矩通过转接盘传递到两侧弧形立板，再均匀分散到底部基座的整个安装平面，避免局部应力集中导致的支架形变，即使在电机峰值扭矩输出的测试工况下，支架的形变量也可控制在0.05mm以内，不会对测试精度造成干扰。

　　支架上的所有调节位置都带有对应的刻度标识，角度调节、位置微调时可直接读取刻度值，无需额外借助量具进行反复测量，进一步提升测试准备阶段的工作效率。针对不同重量的电机，立板上的固定孔位做了多排排布，重量较大的电机可选择更多的固定螺栓点位，提升连接刚性，重量较轻的电机则可选择少量螺栓快速固定，兼顾刚性与拆装效率。
