DFN4双平面无引线IC封装结构

　　在消费电子、通信终端、工业控制板卡以及高密度电源模块的PCB布局工作中，封装库的准确性直接决定了后期贴片良率与整机可靠性。DFN（Dual Flat No-lead，双平面无引线）封装凭借极小的占板面积、优异的散热路径和较低的寄生参数，近年来在电源管理芯片、MOSFET、LDO稳压器、逻辑器件以及小型信号开关中得到广泛应用。本次梳理的对象是一款4引脚DFN封装，本体外形尺寸为1.2mm×1.6mm，厚度0.5mm，4根外露焊端沿封装两侧对称分布，相邻引脚中心间距0.5mm，属于典型的超小型表面贴装器件。

　　从结构特征上看，DFN与传统SOP、QFP最大的区别在于取消了向外延伸的鸥翼形引脚，取而代之的是从塑封体侧面或底部直接露出的金属焊盘。这种设计带来三方面工程收益：其一，引脚不再向外伸展，器件投影面积几乎等同于硅片加塑封的最小包络，1.2×1.6mm的 footprint 在同等引脚数封装中占用板面最小，适合智能手表、TWS耳机、便携医疗探头这类空间极度紧张的产品；其二，电流与热量不必绕行细长引脚，而是通过底部裸露的铜焊盘直接传导到PCB铜箔，RDS(on)温升和热阻θJA都明显优于同尺寸带引脚封装，用于DC-DC功率级或负载开关时可以省去额外散热铜皮；其三，无引线结构消除了引脚共面度不良、运输弯脚等装配隐患，回流焊后焊点位于器件侧面，配合AOI可以从外侧观察焊锡润湿形态，便于质检。

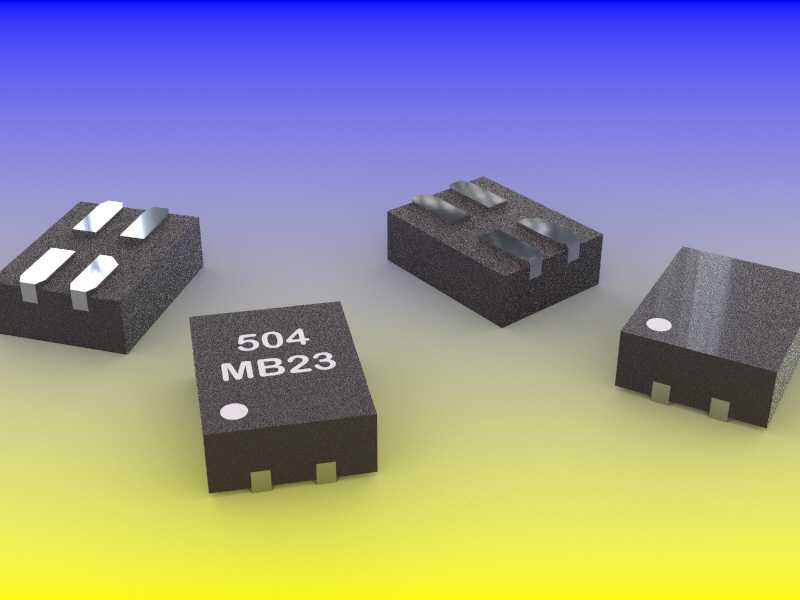

　　建模时需要重点还原几个细节。塑封本体采用黑色环氧模塑料，表面略带哑光质感，顶面通常激光刻印器件代码与批次标识，图中所示“504”“MB23”即为厂商标记与批号组合，一角的圆形凹点是Pin1定位标记，用于贴片时确认方向，防止旋转180度造成电源与地反接。本体四个角在实际器件中多带有微小倒角或圆弧，建模时若做成尖锐直角，渲染和干涉检查都会失真，建议在塑封体棱边处加入0.03~0.05mm的倒角特征。两侧焊端为镀锡或镀镍钯金的铜框架裁切段，沿厚度方向露出侧面，并在底面延伸出一段可焊区，建模应区分顶面塑封、侧面金属断面和底部焊盘三个面，赋予不同材质与粗糙度，才能在Keyshot或SolidWorks Visualize中呈现真实的反光差异。

　　安装边界方面，PCB封装设计要严格对照器件规格书的推荐焊盘。0.5mm引脚间距下，两侧焊盘宽度一般取0.25~0.3mm，外扩0.4~0.6mm以形成可检测的侧面焊点，内伸则需控制，避免相邻焊盘在细间距下桥连。对于带外露散热焊盘的DFN版本，中心热焊盘应做网格开窗或十字开窗，并在板内布置过孔阵列连接内层地平面，过孔孔径0.2~0.3mm、盖油或塞孔处理，防止回流时焊锡被吸走导致器件倾斜。钢网厚度推荐0.1~0.12mm，周边引脚钢网可按1:1开口，中心散热盘则缩至60%~70%面积，平衡锡量与气体逃逸。回流曲线遵循无铅工艺，峰值温度245~250℃，液相以上时间60~90秒，预热阶段保证塑封体与PCB温差小于10℃，避免爆米花效应。

　　在整机堆叠阶段，1.2×1.6×0.5mm的包络对高度方向也很友好，器件上方0.15mm间隙即可满足绝缘与返修热风罩进入需求，但要注意DFN底部与PCB之间几乎没有缝隙，清洗助焊剂残留时需选择低固含量免清洗锡膏，或在板底预留清洗通道。返修不能使用普通烙铁单脚操作，应采用底部预热加顶部热风嘴，温度曲线与初次回流接近，镊子夹持力度要轻，防止塑封体崩裂。

　　三维模型在封装库建设中的价值不止于外观展示。把塑封体、焊端、Pin1标记、顶面丝印按真实尺寸建出后，可以在结构软件中与外壳、屏蔽罩、相邻连接器做干涉检查，验证0.5mm引脚间距下扇出过孔是否与对面器件冲突；也可以导出STEP供PCB软件做3D碰撞分析，导出IGES供热仿真软件建立塑封-焊盘-铜皮的热阻模型；渲染图则用于装配指导书、BOM样图和产线培训，让SMT操作员一眼识别器件方向。对于多机种共用封装库的团队，建议将该DFN4模型参数化，把本体长宽厚、引脚间距、焊盘外扩量做成配置变量，后续遇到1.2×1.0、2.0×2.0等同系列DFN时，只需修改参数即可派生，保证库内封装风格统一、定位基准一致，从源头降低贴片错件与虚焊风险。
