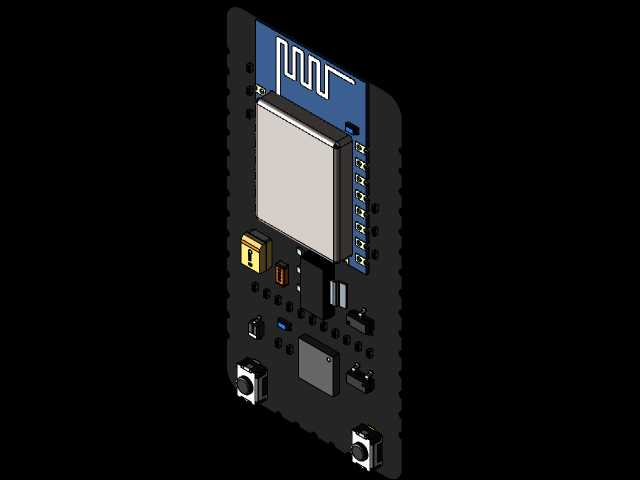

NODEMCU SMD v2物联网开发板结构设计

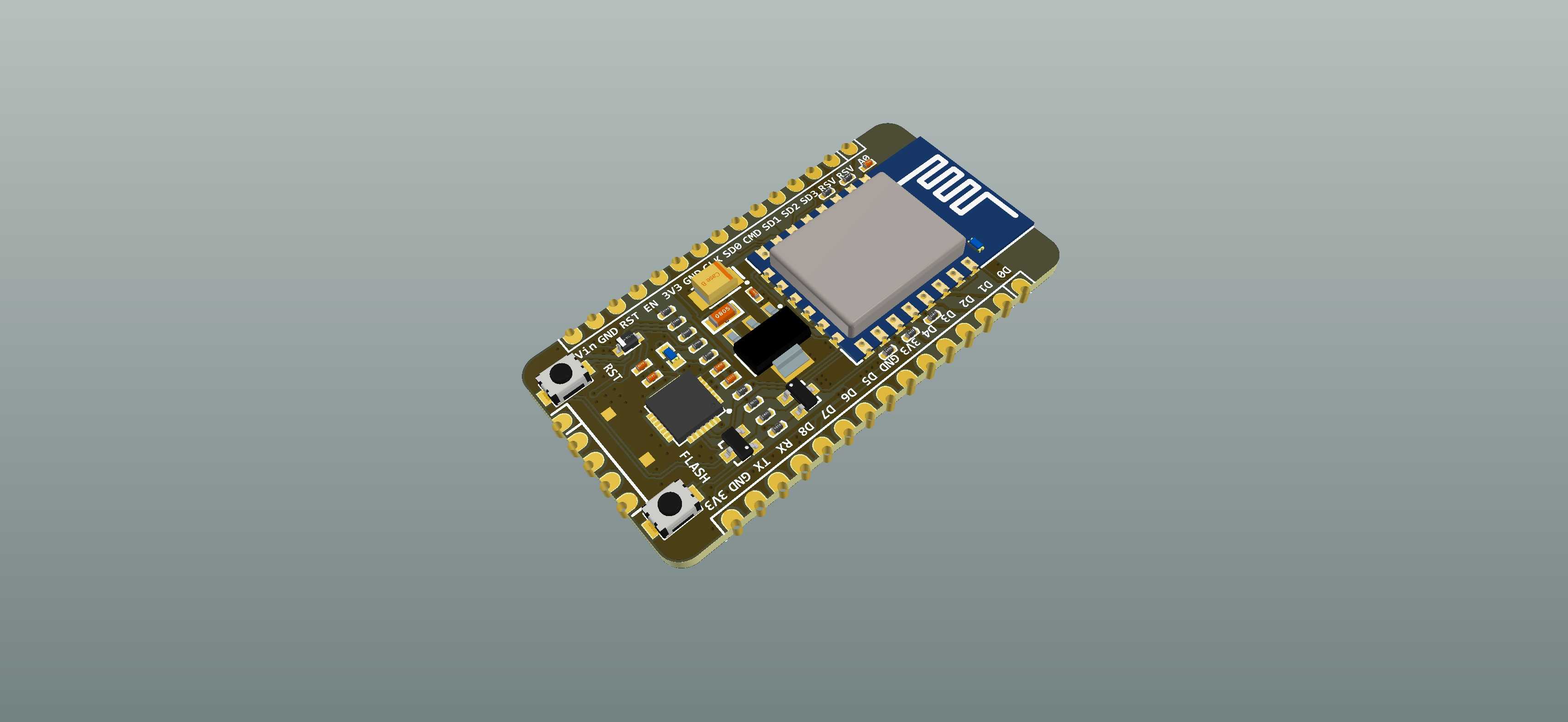

　　这种设计特别适合对设备厚度有严格要求的场景，比如穿戴式数据采集终端、小型环境监测节点、嵌入式智能控制模组，相比带排针的直插版本，垂直安装高度能压缩70%以上，不会出现排针突出占用额外空间的问题。板载的USB连接器部分同样采用表贴焊接设计，连接器的固定焊盘与信号焊盘都做了加大处理，避免日常插拔USB线时出现焊盘脱落的问题，在做结构外壳设计时，USB接口的位置预留了0.3mm的对位公差，只要外壳开口尺寸控制在接口外轮廓单边加0.2mm的间隙，就能保证插拔顺畅，不会出现接口卡滞的情况。从功能布局的设计思路来看，核心的WiFi通讯模块布置在板体一端的独立区域，天线部分做了净空处理，周围3mm范围内没有布置金属元件或者走高频信号线，避免对2.在嵌入式硬件开发与物联网终端搭建的实际工程场景中，这类表贴封装的NODEMCU开发板是小体积智能设备的核心控制载体，和早期直插版本的开发板不同，SMD版本的设计核心是压缩整体安装占用空间，同时保留完整的WiFi通讯、IO扩展能力，适配批量贴片生产的工艺要求，不用额外做手工插件的工序，能直接走SMT产线完成整板焊接，大幅降低批量组装的人工成本。从实际安装边界来看，整板采用长条形窄边设计，板边两侧均匀排布半孔式焊盘，也就是常说的 castellated hole 槽型孔，这类孔在加工时会将通孔沿板边切割一半，孔壁的铜层直接外露，不需要额外焊接排针，就能直接将整个开发板作为模块焊接到用户自己的主控载板上，

　　4G频段的无线信号造成屏蔽或者干扰，保证无线通讯的传输距离与连接稳定性；电源管理部分布置在板体侧边靠近USB接口的位置，滤波电容、稳压芯片都就近布置在电源输入路径上，减少电源纹波对核心主控芯片的影响，避免出现无线发射时电压跌落导致的模块重启问题。板上的两个功能按键分别布置在板体的两个对角位置，一个是复位按键，一个是固件下载按键，按键的按压行程做了适配，突出板体表面的高度控制在1.5mm，配合外壳的按键帽设计时，不需要额外加加长结构就能直接触发，按键周围预留了0.5mm的间隙，避免按压时碰到外壳侧壁导致按键卡滞。在做载板匹配设计的时候需要注意，这类半孔焊盘的焊接温度曲线要和普通表贴元件保持一致，峰值温度不要超过250摄氏度，

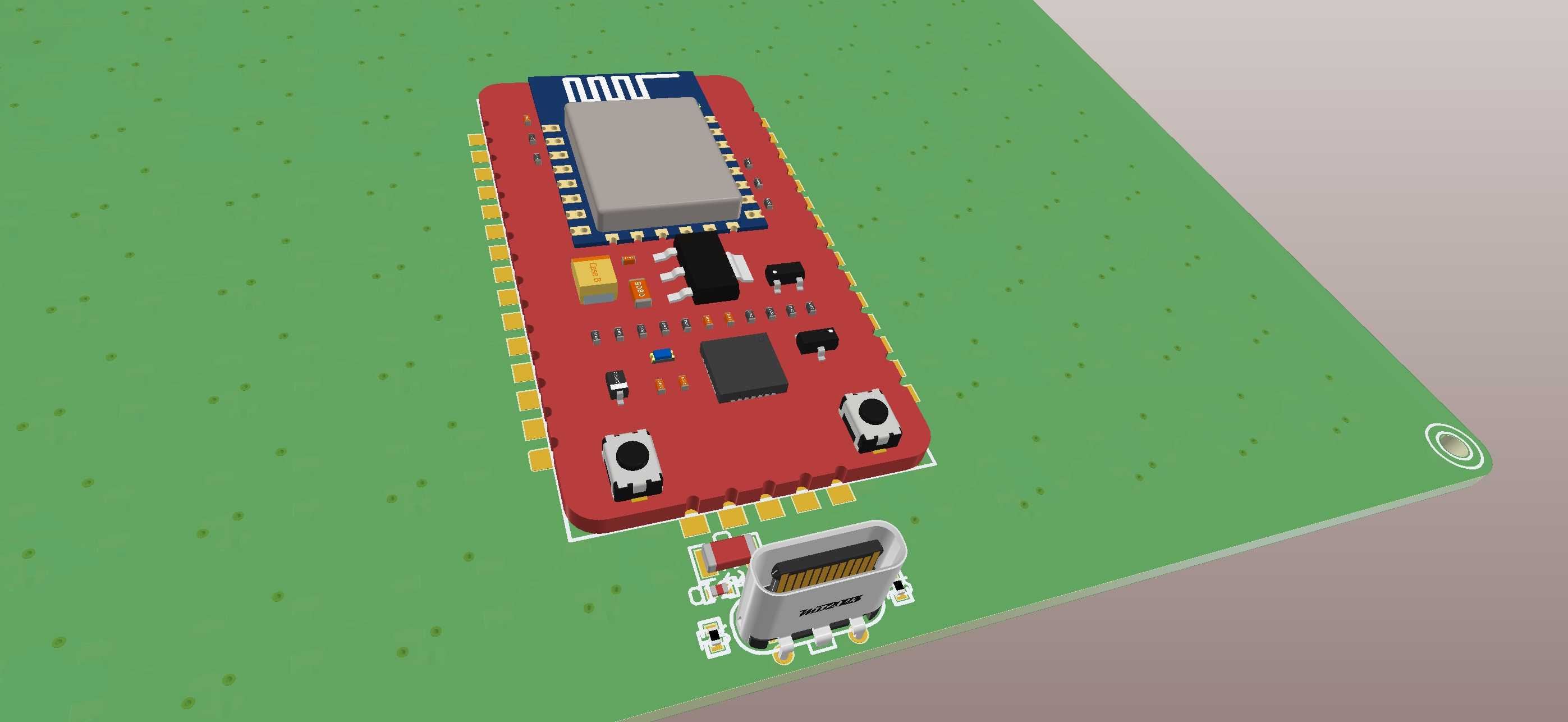

　　避免板上的塑料接插件或者芯片出现高温损坏，焊盘的宽度设计为1.2mm，和载板上对应的焊盘对齐时，偏移量不要超过0.2mm，保证焊接时焊锡能充分浸润孔壁，形成可靠的电气连接与机械固定。和带USB接口的IP版本不同，这个版本的设计更偏向于作为嵌入式模组集成到最终产品里，不需要频繁插拔USB做调试的场景下，可以直接通过载板上的预留焊盘供电与烧录程序，进一步压缩整体的结构尺寸，在小型智能家居控制模块、工业无线数据采集节点、校园电子实训项目里，这类集成度高的表贴开发板能大幅减少硬件设计的工作量，不用从零开始画WiFi模块的外围电路，直接将模块焊接到载板上就能快速完成原型验证，缩短产品的开发周期。在结构建模的时候，板上所有元件的高度都做了1:

　　1的还原，最高的元件是板端的WiFi屏蔽罩，高度为2.5mm，其余表贴电阻电容的高度都控制在0.8mm以内，在做外壳内腔设计时，只要内腔和板上最高元件之间预留0.3mm的安全间隙，就不会出现元件顶壳的问题，板体的四个角做了R0.5mm的圆角处理，安装时不会刮伤外壳内壁或者绝缘层，板上预留的两个定位孔位置对称，孔径为1.2mm，可以用铜柱或者螺丝直接固定在外壳的安装柱上，固定时的锁紧扭矩不要超过0.2N·m，避免用力过大导致PCB板变形，引起板上元件虚焊。实际应用中，这类开发板的工作温度范围在-40摄氏度到85摄氏度之间，能适配大部分户外工业场景的使用要求，板上的IO引脚全部引出到两侧的半孔焊盘上，包括SPI、I2C、UART等常用通讯接口，能直接外接传感器、显示屏、执行器等外围设备，不需要额外做电平转换，因为核心主控的IO电平就是3.3V，和大部分常用的外围传感器电平匹配，减少了外围电路的元件数量。
