M1.6外螺纹六角支座系列规格设计

　　在精密电子装配、小型工装夹具搭建、仪器内部构件连接这类对空间占用要求严苛的场景里，小规格螺纹支座的选型往往直接决定整体结构的紧凑度与连接可靠性，M1.6外螺纹六角支座就是这类场景下的常用连接件。这类支座的核心作用是在两个被连接件之间撑起固定间距，同时通过两端的螺纹结构实现快速装拆，相比粘接、焊接的固定方式，螺纹连接的支座可反复拆装调整，后期维护更换元器件时无需破坏基材，在PCB板堆叠固定、小型传感器安装支架、精密光学组件的间距调节环节应用十分广泛。

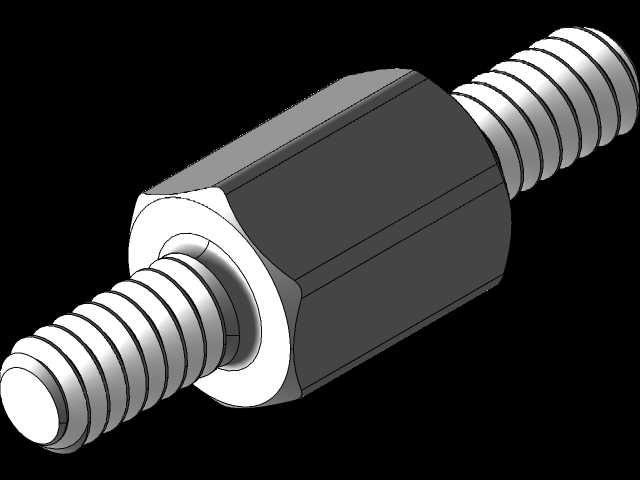

　　从设计逻辑上看，这个系列的支座采用统一的六角主体结构，对边尺寸控制在3mm，这个尺寸的设定是经过实际装配验证的：3mm的六角头刚好适配常规2.5mm内六角扳手的操作空间，不会因为头部过小导致扳手打滑，也不会因为头部尺寸过大占用过多板面安装空间，在排布密度较高的PCB板上，相邻支座的扳手操作空间不会出现干涉。六角结构的设计相比圆柱滚花结构，拧紧时的扭矩传递更直接，不需要额外的滚花加工工序，冷镦成型的效率更高，批量生产时的成本控制更有优势，同时六角面的平面度更容易保证，安装时和被连接件表面的贴合度更好，不会出现圆柱支座拧紧时容易发生的跟转问题。

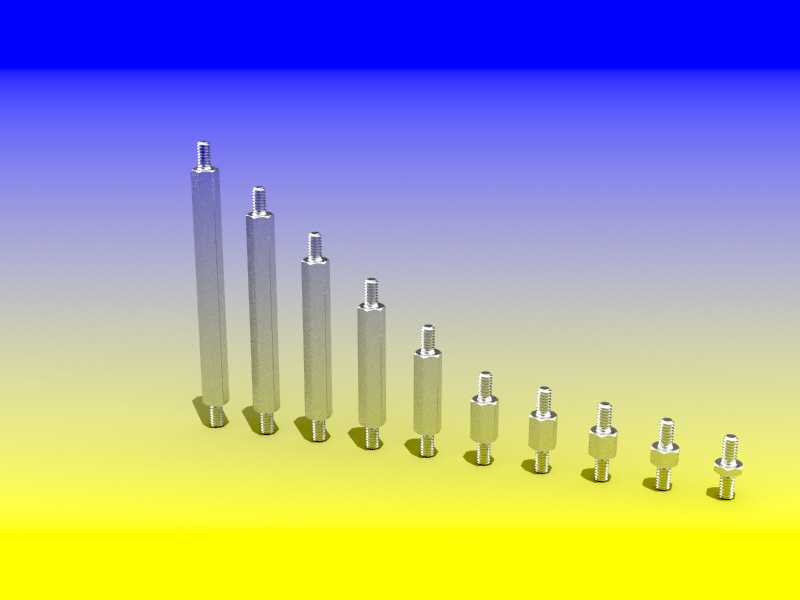

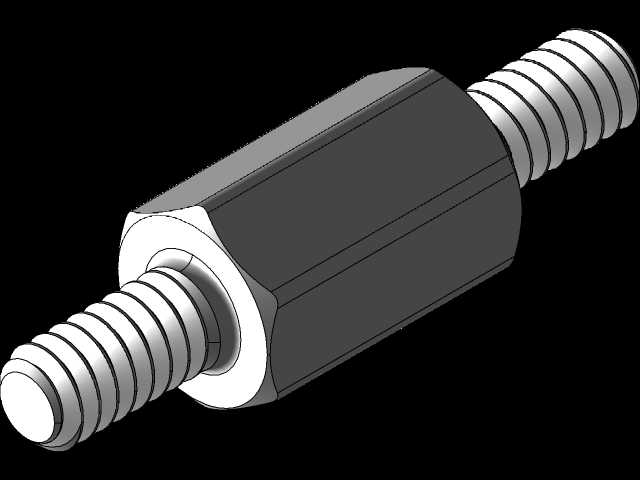

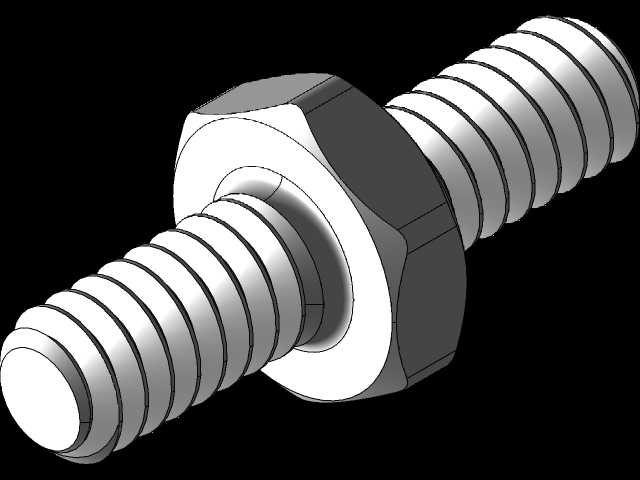

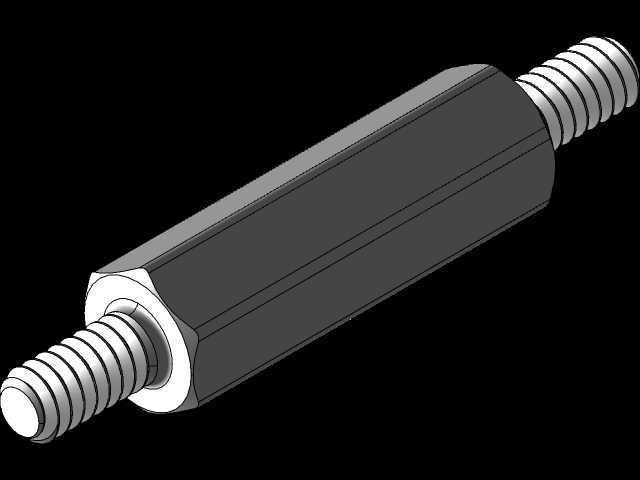

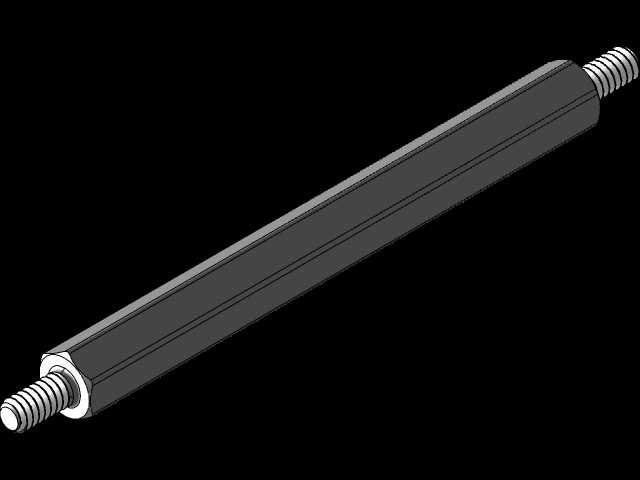

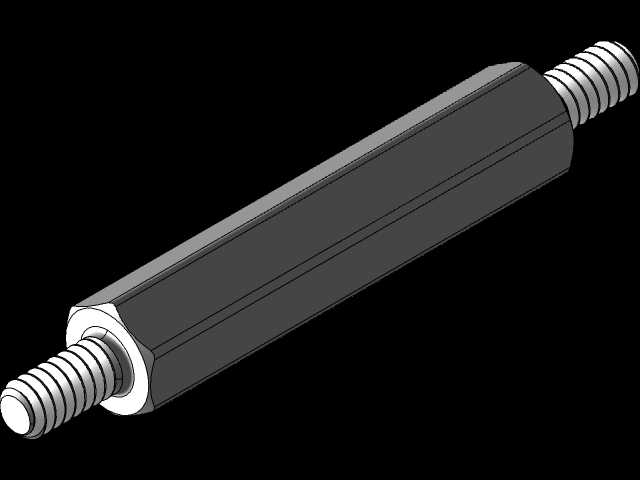

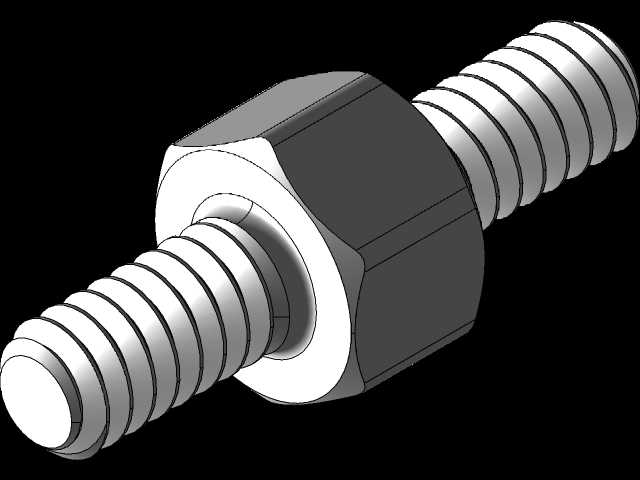

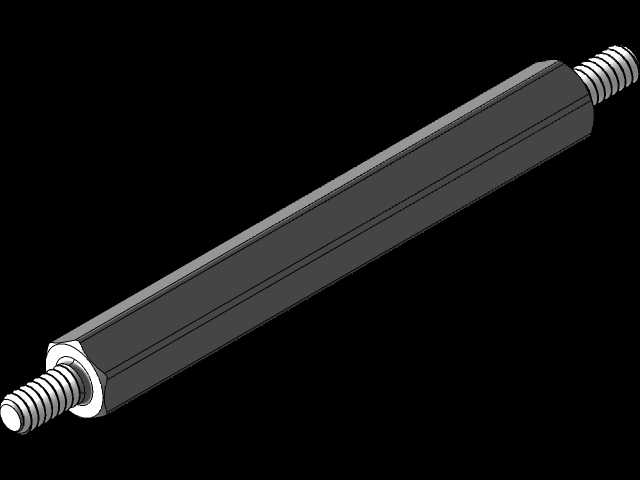

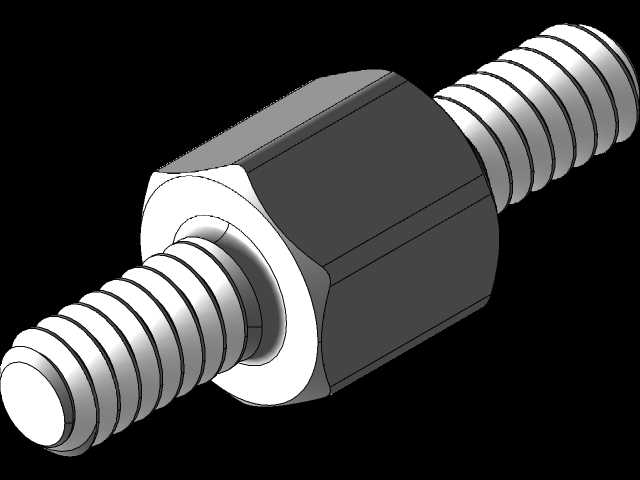

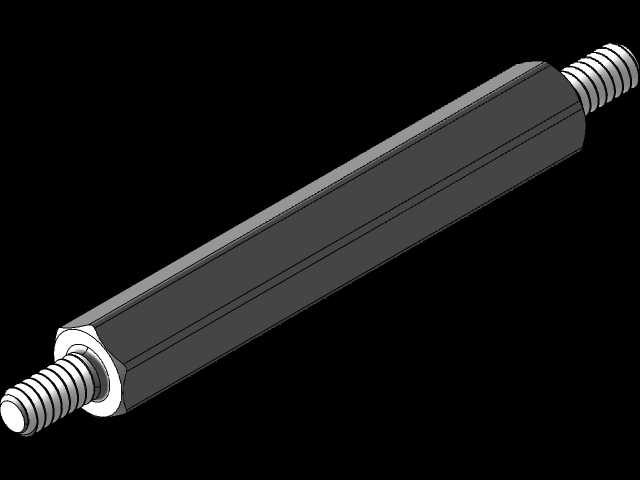

　　这个系列覆盖了1mm到30mm的支撑高度规格，不同高度的支座对应不同的安装场景：1mm、2mm这类极低高度的支座，主要用于薄型PCB板和壳体之间的接地支撑，不需要过高的撑起空间，只需要保证板面和壳体之间留有足够的绝缘间隙，避免焊接引脚触碰壳体造成短路；3mm、4mm、5mm的中等高度规格，是日常装配中用量最大的区间，多用于板对板之间的元器件避让，比如板面上焊接有高度2mm左右的贴片电容、电阻时，用3mm高度的支座就能留出足够的安全间隙，避免上下板贴合时挤压元器件造成虚焊或者元件损坏；10mm、15mm乃至30mm的加高规格，则多用于需要在结构内部预留走线空间的场景，比如小型设备内部的排线弯折半径需要达到5mm以上时，加高支座可以撑起足够的空间让排线自然排布，不会因为空间不足导致排线被挤压折损，影响信号传输稳定性。

　　螺纹部分的长度统一设定为3mm，这个长度的设定兼顾了连接强度和安装便利性：M1.6的螺纹本身公称直径较小，过长的螺纹不仅会增加整体结构的总长度，还会导致拧入螺纹孔时的行程过长，降低装配效率；3mm的有效啮合长度，按照螺纹连接的强度计算标准，足够承受小型电子设备、精密工装场景下的常规拉拔力和剪切力，不会因为啮合牙数过少导致滑牙，同时拧入深度刚好适配常规1.6mm、2mm厚度的板材螺纹孔，拧入后不会在板材背面露出过长的螺纹端头，避免剐蹭其他内部构件。

　　从安装边界来看，这类支座的安装不需要特殊的定制工具，常规的精密内六角扳手即可完成操作，安装时需要注意在被连接件上预制对应的M1.6螺纹孔，或者搭配铜柱螺母使用，对于厚度不足1mm的薄板材，不建议直接攻丝安装，可以采用压铆螺母的方式预先在板材上固定螺纹底孔，再拧入支座，避免薄板材攻丝后牙数不足导致连接失效。在排布支座的安装位置时，需要注意相邻支座的中心距不小于5mm，给扳手操作留出足够的空间，避免拧紧相邻支座时扳手互相干涉。另外，这类支座的外螺纹部分没有做防松处理，在有持续振动的使用场景下，可以搭配微量的螺纹胶使用，不需要额外增加防松垫圈，因为小规格螺纹的预紧力本身不大，防松垫圈反而会占用额外的支撑高度，影响实际撑起的间距精度。

　　实际建模过程中，这类系列化的零件不需要逐个单独绘制，可以通过配置表的方式驱动模型参数变化，只需要将支撑高度设置为可变参数，六角对边尺寸、螺纹长度、螺纹规格设置为通用参数，就能快速生成全系列的模型文件，在装配选型时直接调用对应高度的配置即可，不需要重复建模，能大幅提升结构设计阶段的选型效率。建模时需要注意螺纹部分的收尾处理，实际生产中螺纹末端会有不完整的过渡牙，建模时不要把螺纹画到螺杆的最端面，留出0.2mm左右的光杆过渡段，更符合实际冷镦加工的工艺特征，导出的工程图也更能指导实际生产，避免加工时出现螺纹端头崩牙的问题。
