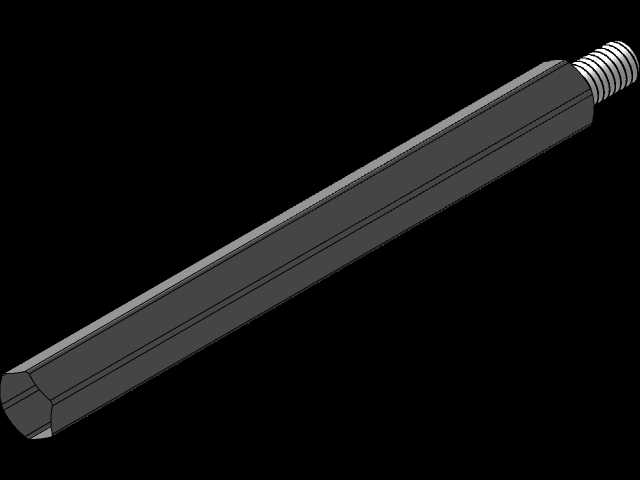

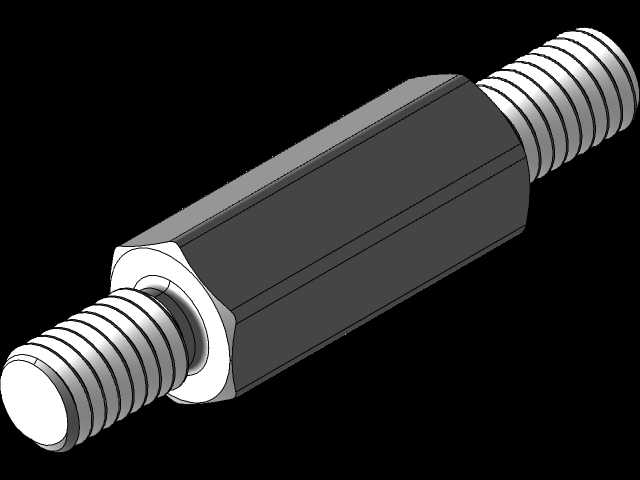

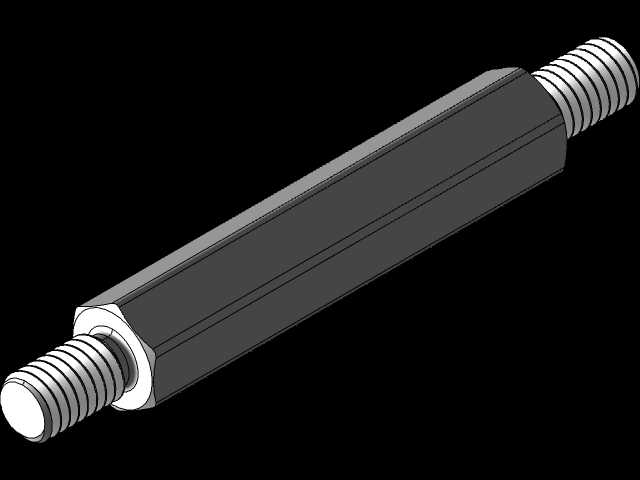

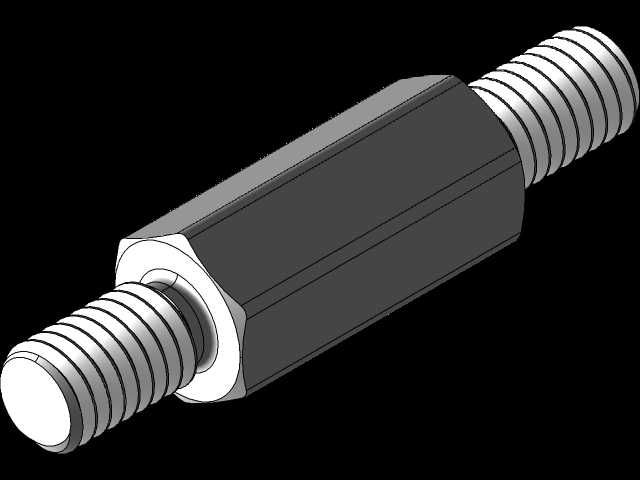

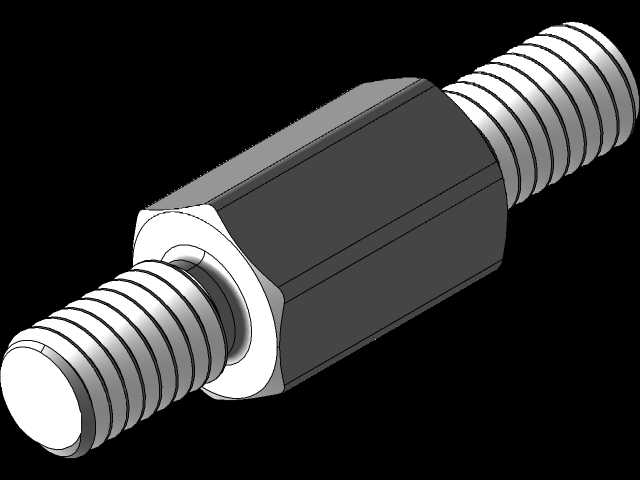

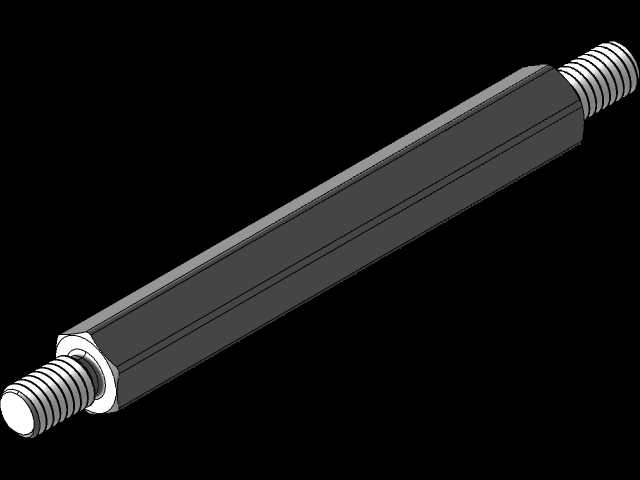

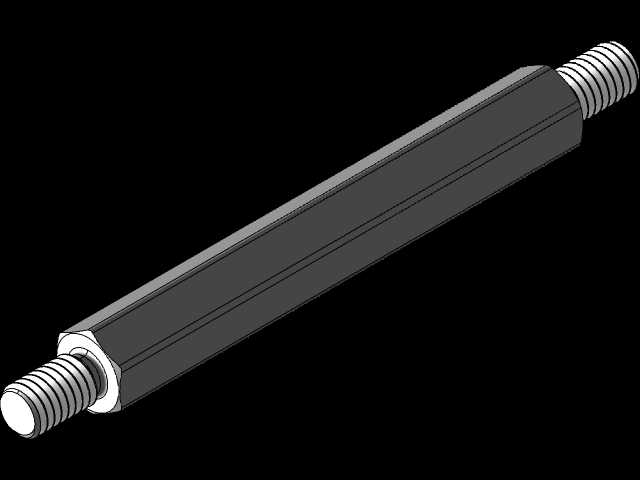

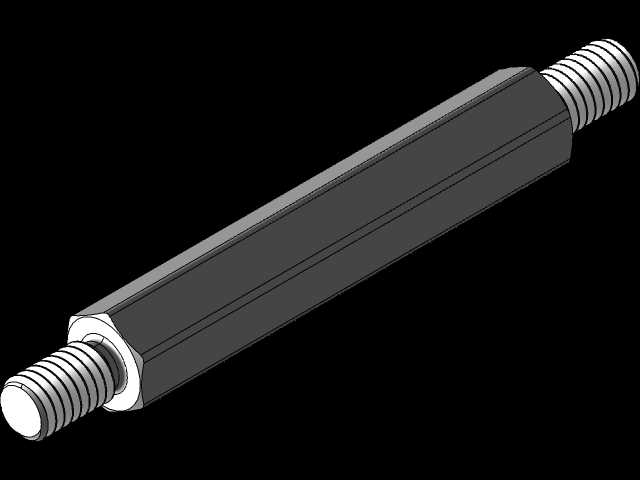

M3外螺纹六角连接支座系列结构设计

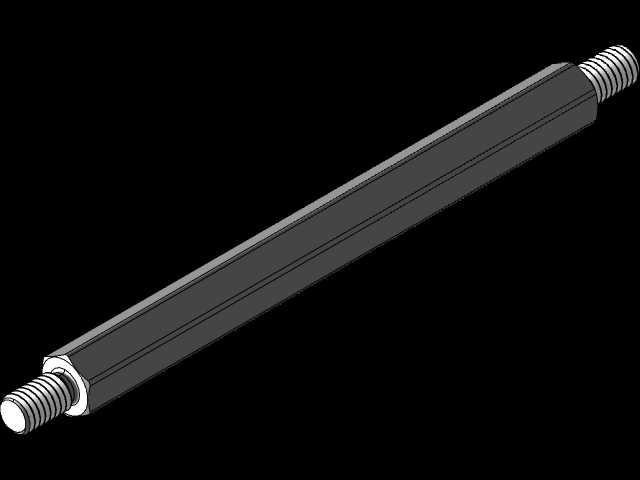

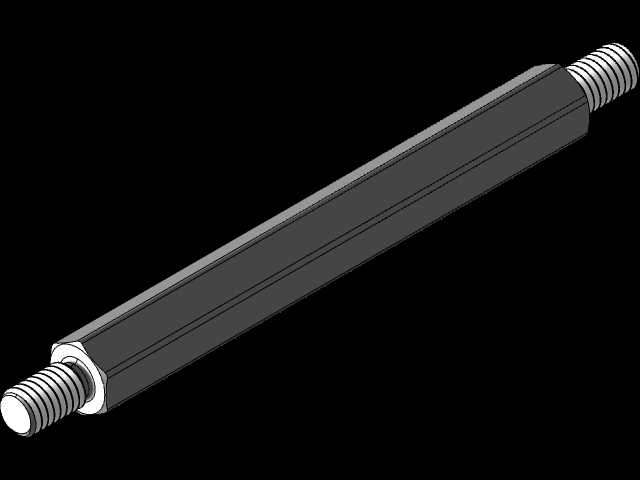

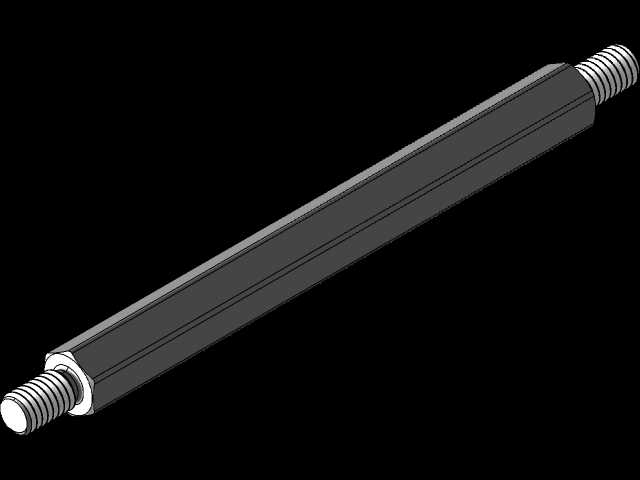

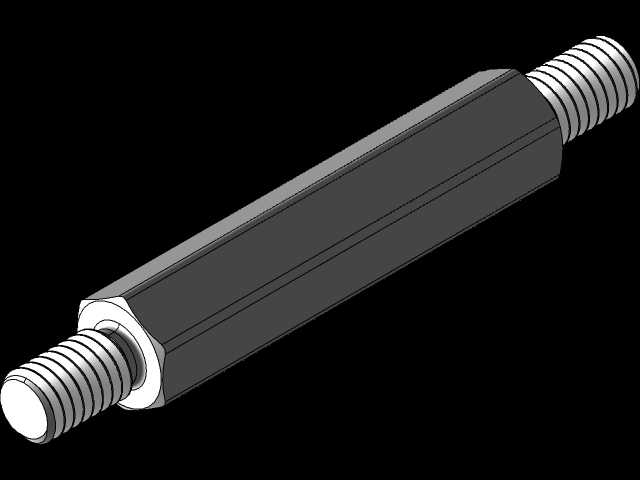

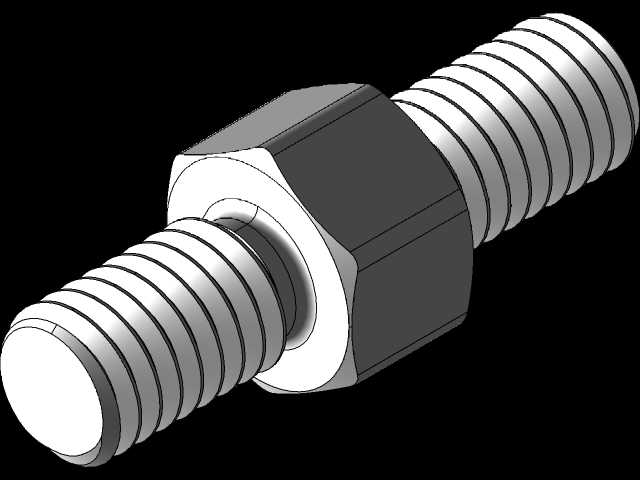

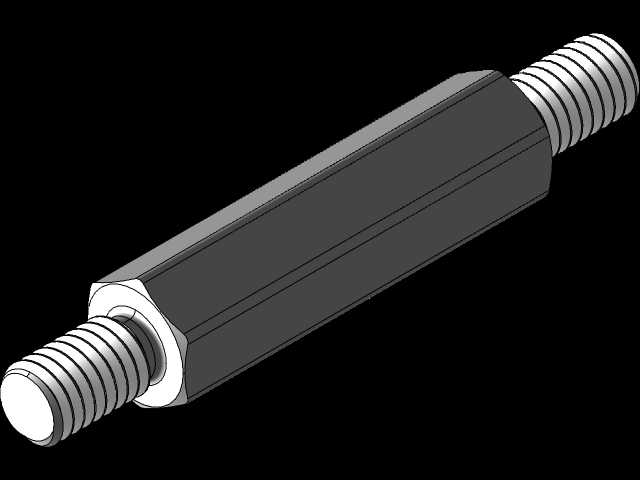

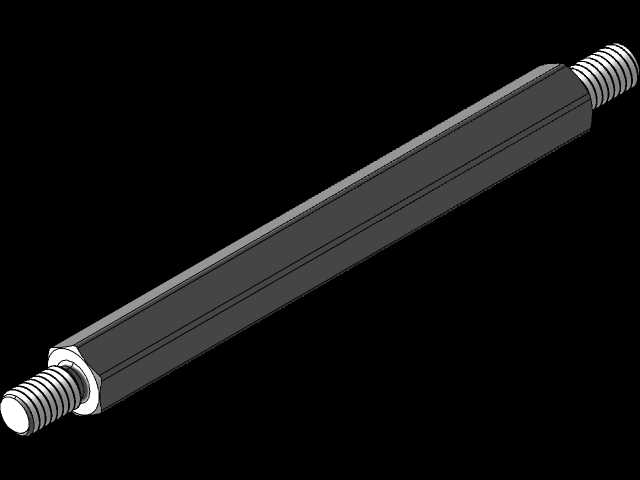

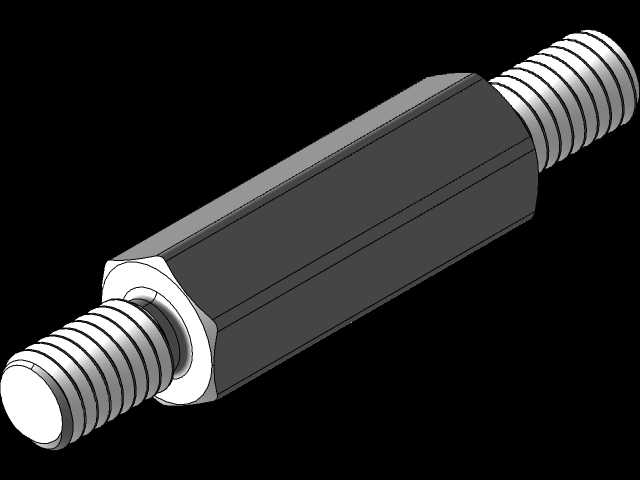

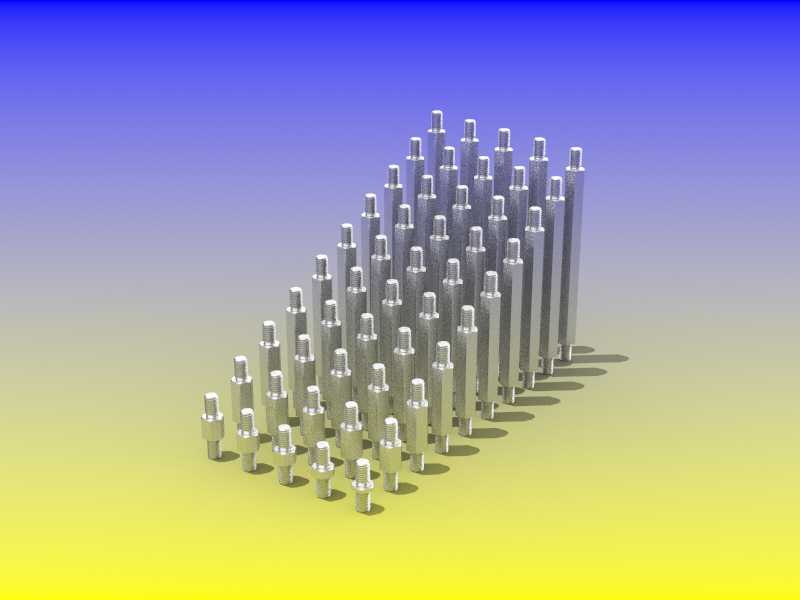

　　在非标自动化设备、电子工装治具、小型机电产品的结构搭建环节，这类带M3外螺纹的六角支座是出镜率极高的基础连接件，很多刚入行的结构工程师容易忽略这类小零件的选型细节，往往到装配阶段才发现干涉、支撑高度不匹配、螺纹啮合长度不足的问题，反而拖慢整体项目进度。这套系列化的支座设计，核心是覆盖1mm到50mm的连续支撑高度梯度，六角对边尺寸统一为4.5mm，螺纹段有效啮合长度固定为5mm，不管是PCB板的层间支撑、传感器安装座的垫高、小型气动元件的位置固定，都能直接从系列里选到对应高度的型号，不用每次单独出图加工，能大幅缩短非标设计的物料准备周期。

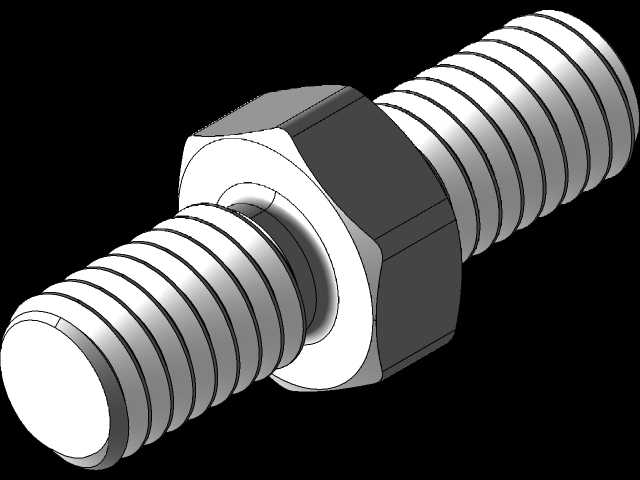

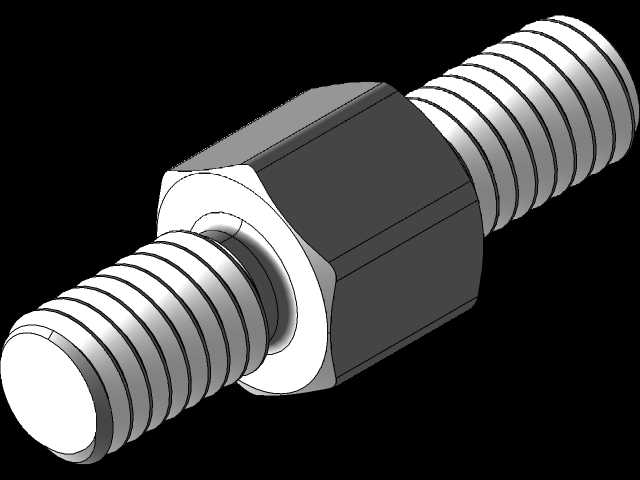

　　从实际装配的角度看，六角结构的设计是兼顾了安装便利性与防转需求的，安装时用普通开口扳手或者小型活动扳手就能卡住六角段施加扭矩，不需要在支座端面加工一字或者十字槽，避免了拧紧时槽口崩边的问题，同时六角段和安装孔的间隙配合能在拧紧螺纹时完全限制支座自身转动，不需要额外用工具扶住支座另一端，单人就能完成装配作业，在批量组装的产线上能明显提升装配效率。螺纹段统一采用公制M3粗牙规格，也是考虑到行业内的通用适配性，M3螺丝是电子、小型机械领域应用最广的紧固件规格，对应的丝锥、板牙、螺纹规都是车间常备工具，就算后期需要现场修配螺纹，也不用专门准备特殊规格的工具。

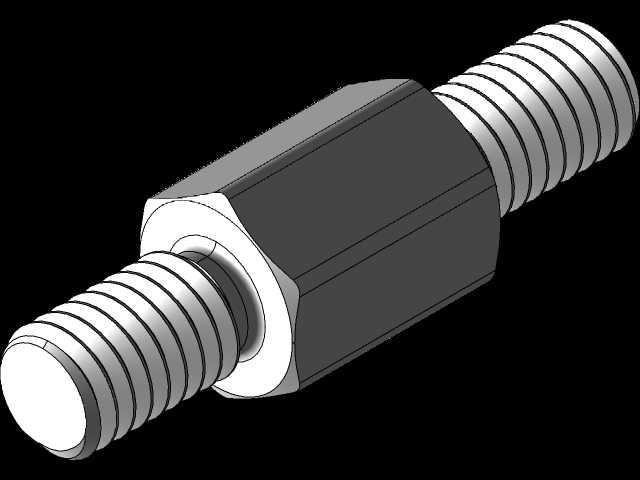

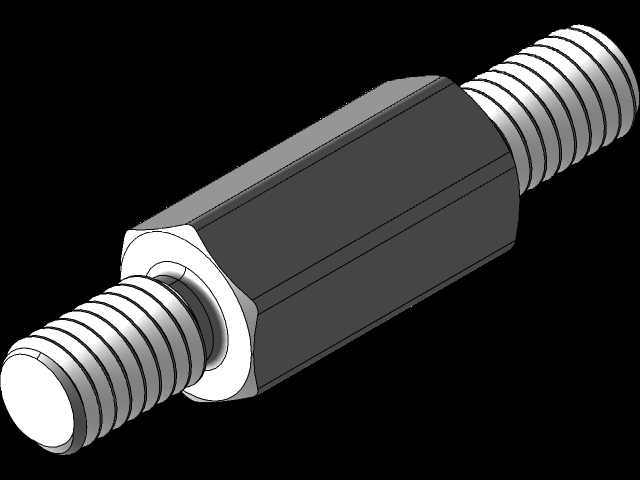

　　设计这套支座的时候，首先确定的是统一的安装边界：所有高度规格的支座，六角段的轴向长度保持一致，螺纹段的长度、大径、中径公差完全统一，只有支撑光杆段的长度随总高度变化，这样不管选哪个高度的型号，下端拧入基体螺纹孔的深度都是固定的5mm，既保证了足够的连接强度，不会因为拧入过深顶坏基体内部结构，也不会因为拧入深度不足导致连接松动。支撑光杆段的直径略小于螺纹大径，装配时能顺利穿过安装板的过孔，不会因为杆部和过孔刮蹭掉屑，在洁净度要求较高的电子组装场景里，能减少金属碎屑掉落导致的电路短路风险。

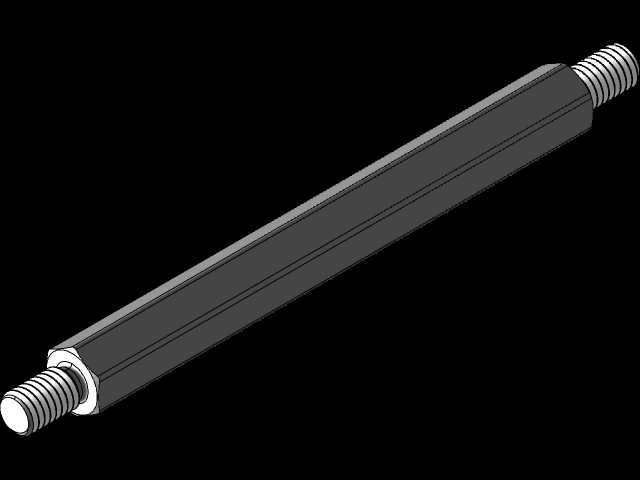

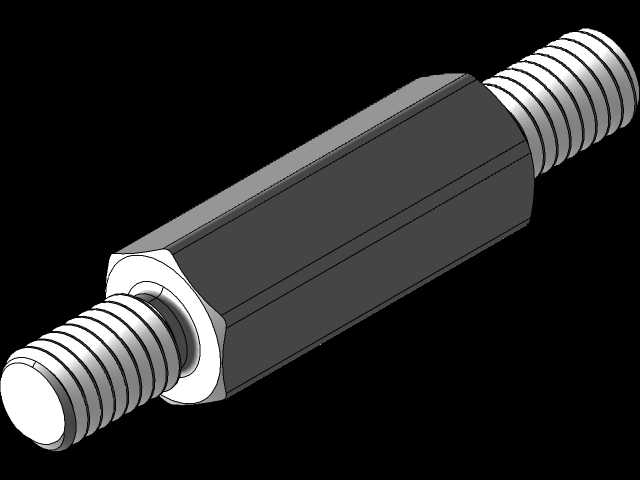

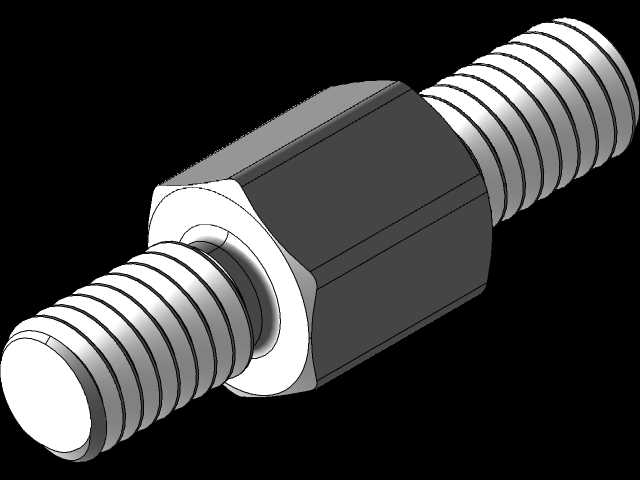

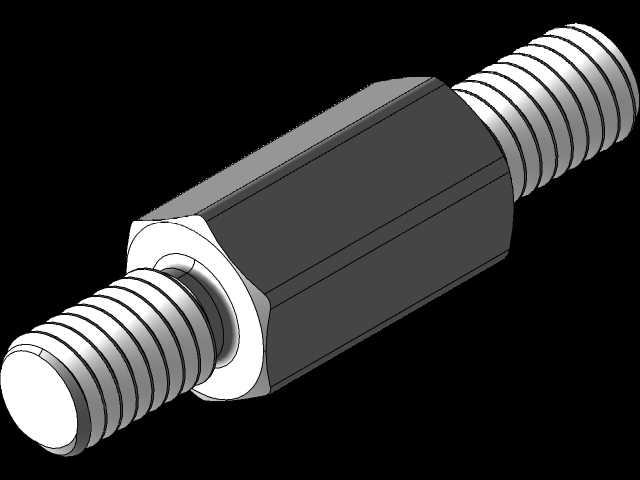

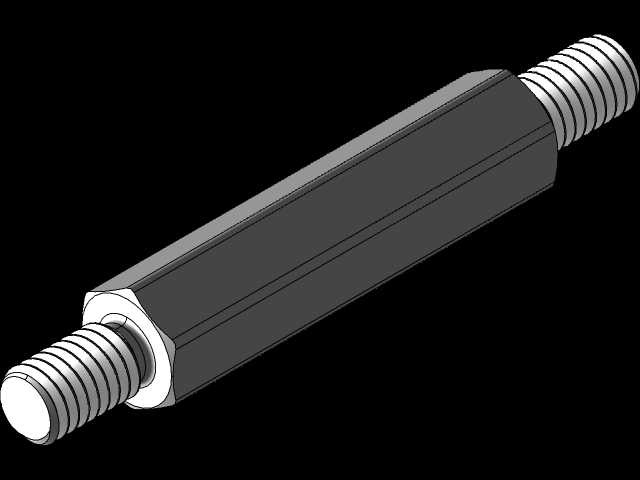

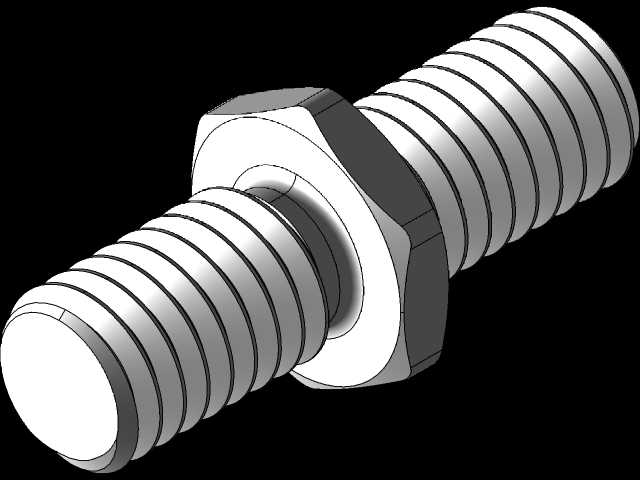

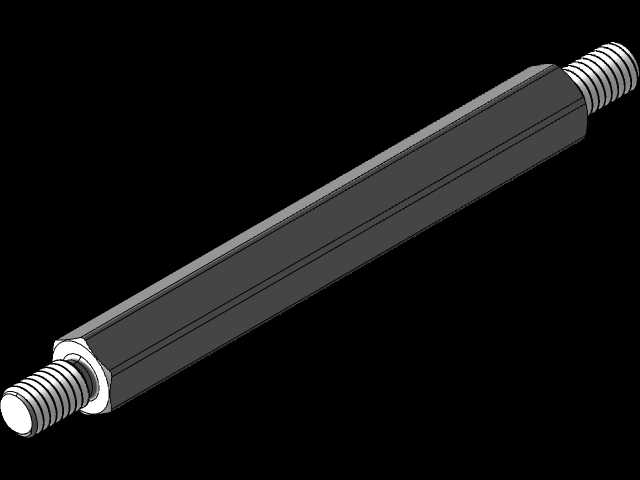

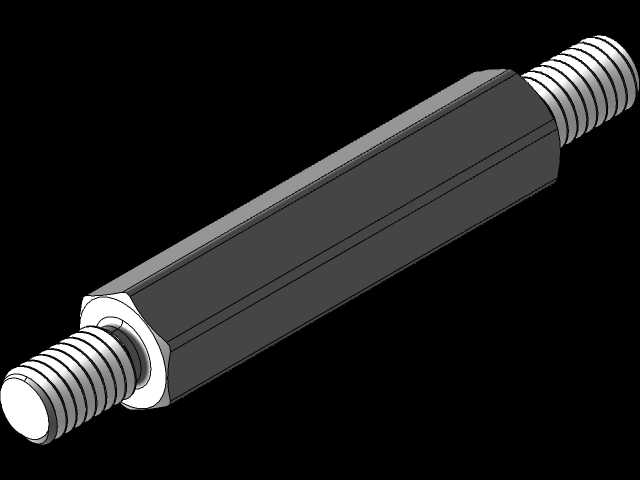

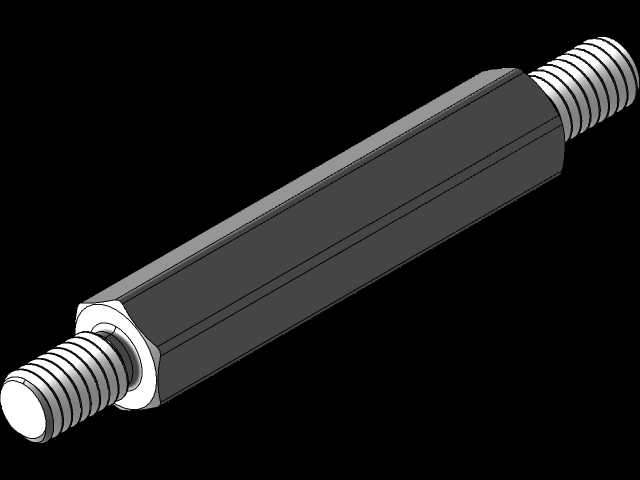

　　不同高度的支座在实际应用里的场景也有明确区分：1-5mm的短款支座，主要用于薄型PCB板和安装底板之间的垫高，留出板底贴片元件的安装空间，避免元件和底板挤压短路；10-30mm的中高度支座，多用于小型光电传感器、光纤放大器的安装固定，能把检测元件抬升到合适的检测高度，避开设备上的运动部件干涉；30-50mm的加高款支座，一般用于设备外壳面板和内部框架的连接，或者需要架空安装的小型散热风扇、接线端子排固定，能在面板和框架之间留出足够的走线空间，方便线束整理排布。

　　从结构强度的角度核算，4.5mm对边的六角结构，配合M3的螺纹规格，在常用的铝合金或者304不锈钢材质下，单颗支座的轴向静载荷能达到200N以上，完全能满足小型零部件的支撑需求，就算设备运行中有小幅振动，只要拧紧扭矩达到0.6N·m的推荐值，就不会出现螺纹松动的问题。另外设计时特意把六角段和光杆段、光杆段和螺纹段的衔接处都做了0.2mm的圆角过渡，避免了直角衔接处的应力集中，就算在有小幅冲击的应用场景下，也不会出现衔接处断裂的问题。

　　很多工程师在自己建模做这类支座的时候，容易犯的错误是把不同高度型号的六角尺寸、螺纹长度做的不统一，导致装配时需要准备多种规格的扳手，安装孔也要对应加工不同的尺寸，反而增加了加工和装配的复杂度。这套系列化的设计把所有通用尺寸做了统一，只有高度作为变量，不管是外协加工还是3D打印打样，都能减少编程、换刀的时间，加工成本也能控制在更低的水平。另外在安装孔的设计匹配上，这套支座对应的光杆过孔推荐加工成3.2mm直径，基体上的螺纹底孔钻2.5mm，攻M3螺纹，所有高度型号的安装孔尺寸完全一致，在做安装板的孔位设计时，不需要针对不同高度的支座调整孔位参数，能大幅减少结构设计时的重复工作量。

　　在实际的设备维护场景里，统一规格的支座也能减少备件的储备种类，不用储备多种不同安装尺寸的支座备件，只需要按高度储备少量常用型号，就能覆盖大部分设备的维修替换需求，降低备件库存的压力。就算现场需要临时调整支撑高度，也可以通过两个支座对拧的方式组合出需要的高度，因为螺纹规格统一，不需要额外加工转接件，应急维修的时候非常方便。
