旋转编码器配套D轴防滑旋钮

　　这类旋钮在电控柜、测试仪器、音频设备和小型实验装置上十分常见，核心作用是把人手的旋转动作稳定传递给编码器或电位器，同时通过外露的指示条明确当前刻度方位。实际选型时，很多工程师只关注旋钮外径，却忽略轴孔配合形式，最终出现打滑、空程或拆装困难。该件针对6mmD形轴设计，轴孔一侧保留平直限位面，装配后不能绕轴自由转动，能够避免普通圆孔旋钮依赖顶丝锁紧带来的松动问题。

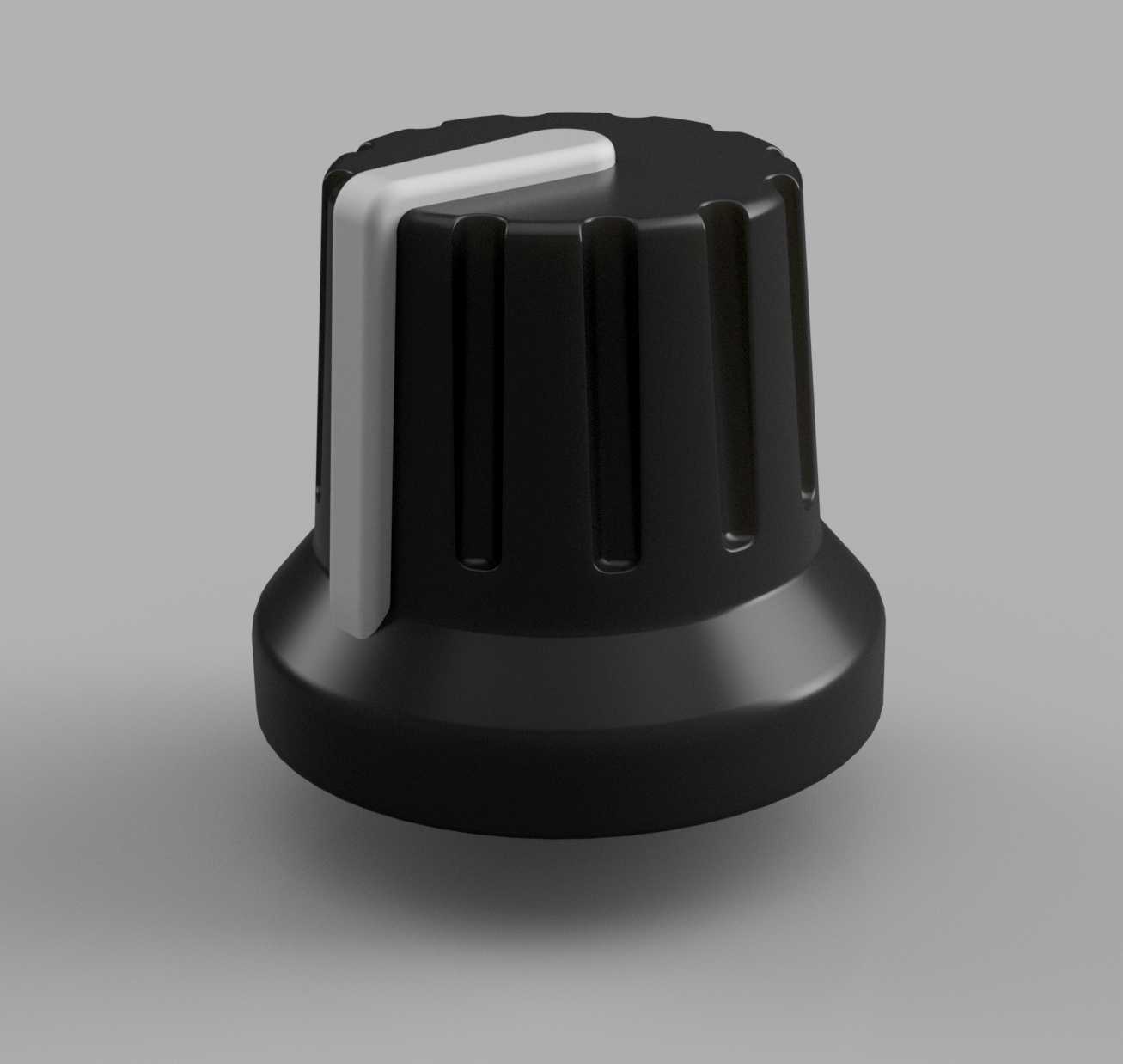

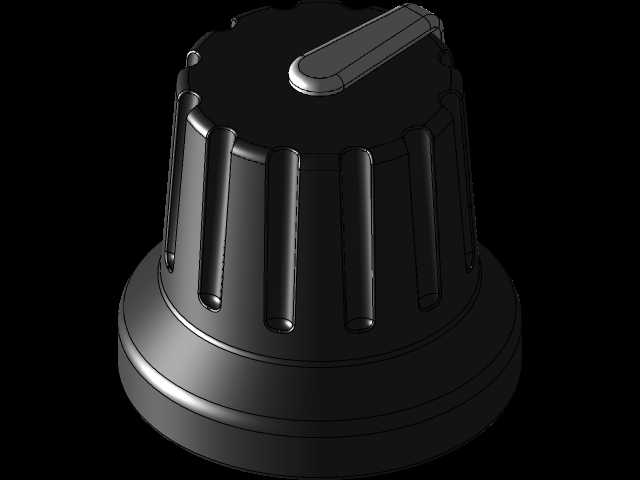

　　从外观结构看，旋钮主体采用上窄下宽的阶梯圆柱形态，下部裙边直径较大，靠近面板时形成稳定的视觉边界，也能减少手指误触面板周边元件。侧壁布置多道纵向凹槽，凹槽从顶部区域向下延伸，旋转时指腹可以嵌入相邻筋位之间，即使手部有轻微油污或汗湿，也能获得足够摩擦力。顶部一侧设置浅色指示条，指示方向与轴孔D形平面保持确定角度关系，面板刻度装配时可先将编码器置于零位，再把指示条对准基准刻度压入，减少后期对位调整。

　　建模时需要重点处理三类特征：一是D形轴孔与外壁加强筋的对应关系，孔壁不能因为外观开槽而过度减薄；二是外侧防滑筋的拔模方向，所有竖向筋位应沿旋钮轴线方向保持一致拔模，便于注塑成型时直接脱模；三是底部裙边与面板之间的间隙，旋钮下压后不应摩擦面板丝印层，也不能因间隙过大产生明显晃动感。裙边内侧可预留浅腔，用于容纳编码器轴套、锁紧螺母或少量装配公差，使旋钮在不同面板厚度下都能贴近安装面。

　　尺寸边界方面，16mm量级的外径适合密集排布的控制面板，单只旋钮占用面积较小，相邻旋钮之间保留少量手指操作空间即可。高度方向不宜脱离轴长盲目设计，编码器有效轴长插入孔内后，应保证孔底与轴端留有安全余量，既不能顶死，也不能插入过浅。D形孔与6mmD轴之间建议采用小间隙配合，压入时手感偏紧但无需敲击；若依靠侧面顶丝，则顶丝孔位置应避开外观主视面，并对准D轴圆弧面或平面区域按器件要求确定。

　　在设备应用中，旋转编码器通常承担菜单选择、参数微调、音量增益、速度设定等操作，旋钮的转动惯量和阻尼感会直接影响操作体验。该外形没有采用光滑圆柱面，而是通过周向均布的立筋增加抓取阻力，适合需要快速旋转和精细点动相结合的场景。顶部较平的区域可预留丝印或激光雕刻位置，但指示条本身已经提供方位识别，在昏暗机柜或多角度操作环境下更容易读取。

　　结构设计还应考虑材料与使用环境。黑色主体通常选用具有一定韧性和耐磨性能的塑料，长期拧动时边缘不易崩裂；浅色指示条可通过双色注塑、装配嵌件或表面涂装实现。若用于工业现场，外壁筋位之间的沟槽不宜过深过窄，以免积尘后难以擦拭；若用于音频或桌面设备，则可适当提高表面一致性，使旋钮与面板风格统一。

　　三维装配检查时，应把旋钮、D形轴、编码器本体、面板和锁紧螺母放在同一组件中验证运动关系。旋钮旋转过程中，底部裙边与面板保持平行，指示条随轴同步转动，不与附近按钮、接线端子或壳体圆角干涉。对批量设备而言，这种免工具压装、方位清晰、防滑可靠的旋钮结构，能够减少装配调试时间，也能降低后期维护中因松动造成的操作偏差。
