直插封装红色簧片式信号继电器

　　这类红色直插式簧片继电器常见于测试测量、通信链路、工业控制板卡和小信号切换回路中，核心作用是在低电平信号路径上完成通断、选通或隔离。与普通功率继电器相比，簧片触点的接触行程短、动作质量小，适合高频次、小负载、低干扰的切换任务；在ATE测试夹具、数据采集模块、音频信号路由、传感器校准矩阵等场景里，工程师会优先考虑这类器件，因为它能够在较小板面积内提供稳定、干净的触点状态。

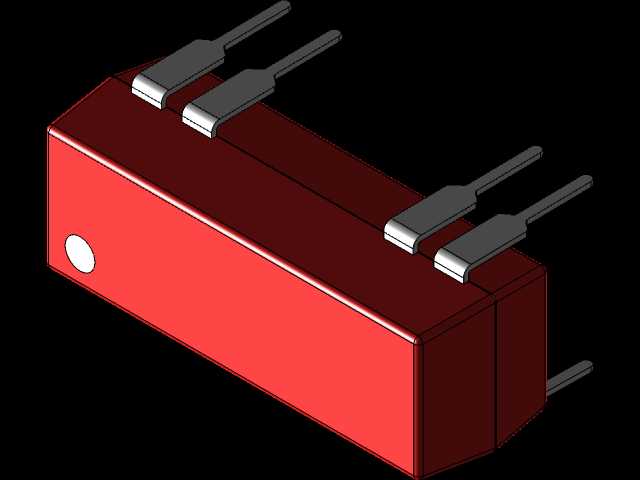

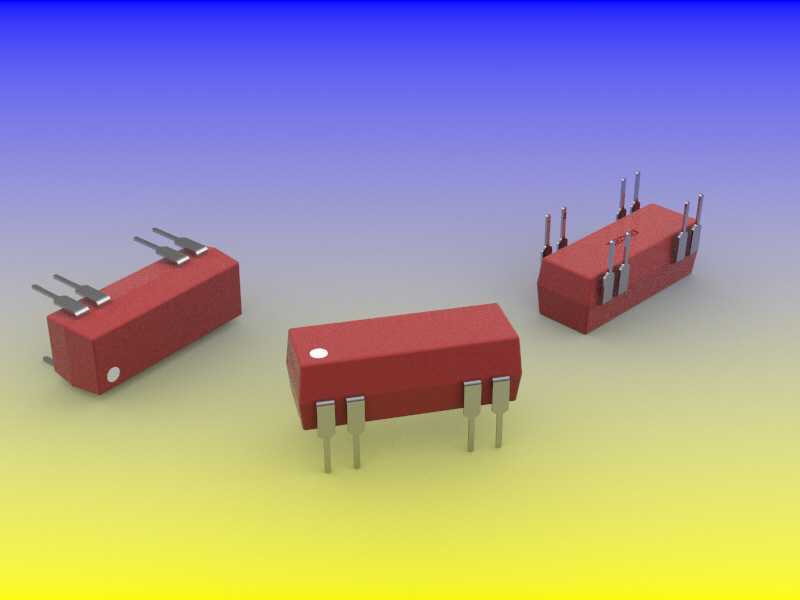

　　模型呈现的是Coto 8L Spartan系列中的通孔直插形态，外壳为长条形红色封装，端部可见白色定位圆点，用于提示引脚方向和触点排布。底部引脚沿封装两侧伸出，间距遵循常规DIP布置逻辑，可直接插入印制板孔位后波峰焊或手工焊接；另一视角中还表现了顶部或端部带直立引脚的变体，便于在不同装配高度、走线方向和板层空间下选型。三维结构把外壳、封胶端部、金属引脚、触点内部引出位置和极性标记都做了区分，结构设计人员在PCB预布局时可以直接据此核对器件占位、焊盘孔径、丝印方向和周围禁布区。

　　从实际安装边界看，该器件属于板载低轮廓元件，长度方向是布局时最需要控制的尺寸。多联继电器并排布置时，不能只按本体宽度计算间距，还要考虑引脚折弯公差、外壳端部圆角、焊点爬升以及维修拔取空间。若板卡附近存在高功率电阻、变压器或散热片，应保留热隔离距离，避免外壳长期处于高温区；若用于微弱信号测量，走线应尽量缩短，并在继电器周围减少平行强电线路，以降低寄生电容和串扰。模型中红色本体与金属引脚的分界面清晰，能够帮助制图人员在装配图中准确表达元件高度，避免外壳与外壳、外壳与接插件、外壳与钣金护罩发生干涉。

　　设计思路上，簧片继电器把受控线圈、干簧触点和密封保护结构整合在绝缘封装内。外部控制端通电后形成磁场，使封装内簧片吸合；断电后簧片依靠自身弹性释放。由于触点被封闭在保护气氛或玻璃管结构中，氧化和污染对接触可靠性的影响较小，因此在小电流、低电压信号切换中比开放式机械触点更稳定。直插引脚则提供了较好的机械锚固能力，在振动板卡、维修频繁的测试台以及需要人工更换元件的设备中，比轻贴装器件更便于检查和返修。

　　建模时需要重点把握三个层次：第一是外壳的长方体轮廓与端部倒角，红色封壳并非简单锐利方块，端部圆角和白色圆点会影响视觉识别；第二是引脚的伸出长度、折弯位置和截面厚度，引脚并非完全贴底，插入PCB后本体底面与板面之间存在可焊剂挥发和清洗的间隙；第三是不同封装变体之间的差异，同系列器件可能因引脚方向、触点组数或安装方式不同而改变顶部结构。把这些细节还原后，结构工程师可以在设备总图中进行真实干涉检查，电气工程师也能在原理图库与PCB封装之间建立一致的空间参照。

　　在整机应用中，这类继电器通常不承担电机、电磁阀等大负载驱动，而是放在信号前端、测量通道切换或低功率控制回路里。选型时要结合线圈驱动电压、触点额定电流、绝缘耐压、动作时间和板卡高度综合判断；三维模型的价值不在于替代器件手册，而在于把抽象参数转化为可布置、可校核、可装配的实体边界。通过该模型，设计人员能够在机架、护罩、接插件和PCB堆叠之间提前发现高度冲突，也能在样机阶段减少因封装方向误判、引脚间距不足或维护空间不够造成的返工。
