CPC1945G直插固态继电器四引脚元件

　　在工业控制板卡、小型自动化设备信号回路以及测试治具的布局阶段，直插式固态继电器属于经常需要提前核对占位与引脚关系的元件。该模型围绕CPC1945G类四引线固态继电器建立，主体采用长条形扁平封装，外观接近常规DIP封装器件，但实际引出端为四根分立直插引脚，适合在通孔PCB上完成焊接固定。建模时将封装本体、引脚伸出长度、引脚间距和端部弯折关系分别表达，便于结构工程师在整机布局中判断元件高度、板边距离以及与相邻连接器、端子、电容、电阻等器件的干涉情况。

　　从实际用途看，这类固态继电器主要用于小信号负载的通断控制，常见于低压控制回路、仪器仪表输入输出隔离、实验台信号切换以及紧凑设备内的弱电联锁。与传统电磁继电器相比，固态结构没有机械触点动作，工作过程中不存在触点弹跳、机械磨损和明显吸合噪声，对需要频繁切换、长期静置后仍要求可靠动作的场合更友好。板级设计时，工程师通常会把它布置在控制信号进入功率驱动级之前的位置，利用器件内部隔离与开关能力完成信号传递，同时减少前后级电路之间的直接电气耦合。

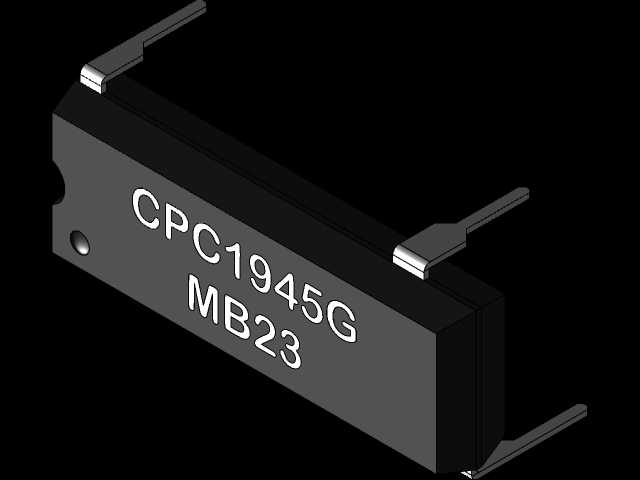

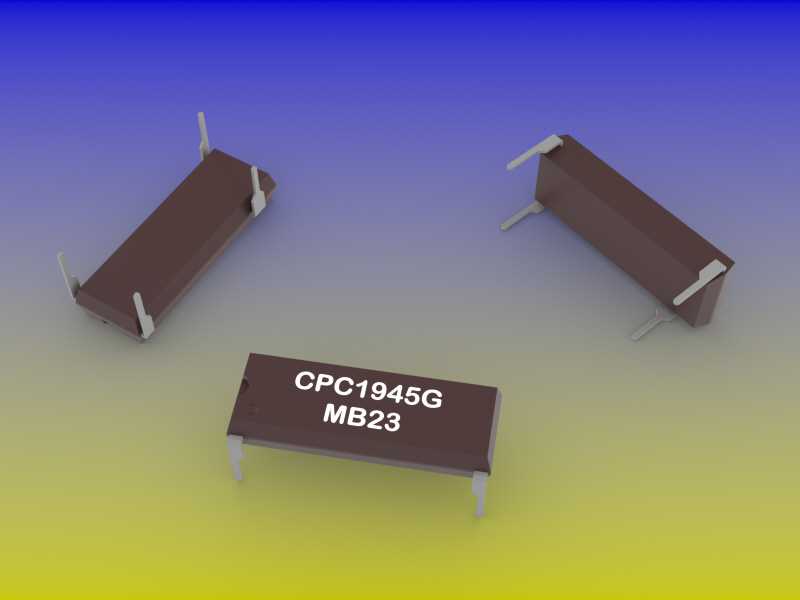

　　外形处理上，模型保留了长方形塑封体的典型比例，顶面标识区域可用于核对器件型号与方向，四个引脚从本体两侧伸出后向下形成插装姿态。引脚并非简单圆柱，而是按实际直插元件的扁平金属端子形态建立，端部位置与PCB孔位对应，能够在装配校核中直观反映焊装后的站立状态。对于需要绘制PCB封装库的人员，该三维结构可以帮助确认丝印外框、焊盘排列、元件本体投影以及最高轮廓之间的关系，避免二维封装只关注孔位而忽略本体偏置带来的装配问题。

　　安装边界方面，直插器件在板上占用的不只是投影面积，还需要考虑引脚下方穿孔、焊接背面突出以及维修拔取空间。模型中本体长度、宽度和厚度均按元件比例呈现，引脚向下延伸段可用于评估板厚、波峰焊工艺以及底部最小间隙。若设备内部存在导轨、线槽、钣金折弯边或塑料支柱，布局时应在继电器本体两端预留手指或工具操作空间，在引脚焊接面预留清洗和检测空间。由于该器件为长条形元件，靠近板边布置时还要关注振动条件下引脚受力，不能让塑封体悬空承受碰撞。

　　设计思路上，模型没有把继电器简化成单一方块，而是把封装壳体、标识面、金属引脚和装配方向拆开表达，这样在三维装配中既能用于外观展示，也能用于干涉检查。进行控制柜或小型设备建模时，可以直接将其放置在PCB组件上，与排针、接线端子、光电耦合器件、安装柱等周边元件共同构成完整板级空间。若设备需要灌封、涂覆或加装透明护罩，本体高度和引脚过渡区也能作为工艺边界参考。

　　在选型核对阶段，工程人员常需要确认器件是否属于通孔安装、引脚数量是否与图纸一致、本体方向是否影响接线。该模型通过四引脚、长条形塑封体和顶面型号标识，把这些容易在采购与装配中混淆的信息集中呈现。对于教学或培训场景，它也适合说明固态继电器在弱电控制系统中的安装方式：信号端与负载端通过板上走线连接，器件本体直立于PCB，焊接后依靠引脚和焊点固定，周围保留足够的绝缘距离与散热空间。

　　整体来看，该元件模型的价值不在于复杂运动机构，而在于板级设备设计中对真实封装细节的准确还原。通过把外形轮廓、引脚形态、安装姿态和相邻空间关系纳入三维环境，结构与电气设计人员可以在投产前完成更贴近实物的布局检查，减少样机阶段因封装误判、引脚干涉或元件高度冲突造成的返工。
