64引脚VQFN封装芯片及配套焊盘结构

　　在高密度PCB设计场景中，VQFN封装凭借极小的安装占用空间、优异的散热性能与短信号传输路径，成为消费电子、工业控制板卡、便携医疗设备等领域高密度集成芯片的首选封装形式，本次呈现的64引脚VQFN封装及配套焊盘结构，完全贴合量产级PCB Layout的实际设计需求，可直接用于板级布局的干涉校验、焊盘钢网开孔参考、焊接工艺仿真验证等环节。

　　从实际应用场景来看，这类64引脚超薄VQFN封装多用于微控制器、电源管理芯片、高速接口转换芯片等器件，常见于手持检测设备、工业传感节点、小型化伺服驱动板这类对安装空间有严格限制的产品中，相比传统QFP封装，其无外伸引脚的结构能大幅缩小板上占用面积，同时底部裸露的散热焊盘可直接与PCB表层铜箔连接，通过过孔将热量传导至内层接地层，解决高密度集成下的芯片散热痛点。

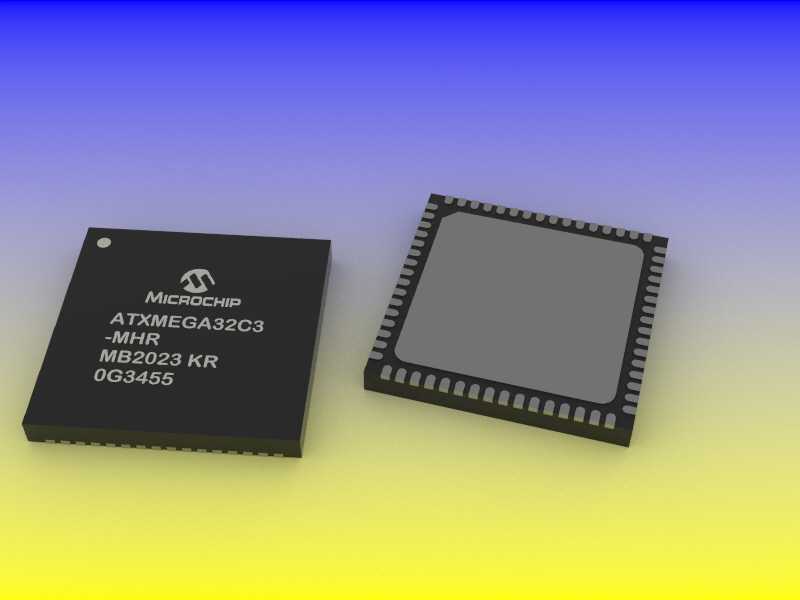

　　在功能特性层面，该封装为四边出脚的无引脚扁平结构，引脚沿封装本体四侧底部排布，单排引脚数量为16，总计64个信号引脚，引脚间距符合常规量产贴片工艺的加工精度要求，不会出现引脚过密导致的桥连焊接缺陷；封装本体厚度控制在超薄级别，适配对整机厚度有要求的便携类产品，不会因器件高度过高影响壳体装配。配套的焊盘设计完全匹配封装尺寸，信号引脚焊盘的长度、宽度预留了合适的焊接爬锡空间，避免回流焊过程中出现虚焊、立碑等工艺问题，中心散热焊盘的尺寸略大于芯片底部散热露铜区域，同时预留了散热过孔的布置空间，可根据实际散热需求选择塞孔或开窗工艺。

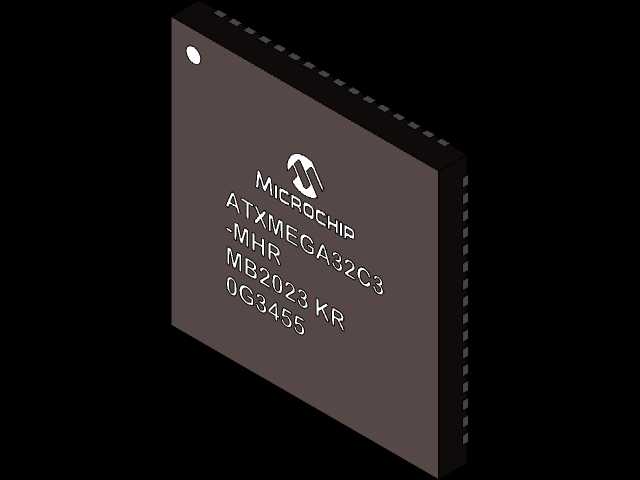

　　设计思路上完全遵循IPC相关封装设计规范，没有随意调整焊盘与封装本体的相对位置，所有引脚的坐标原点统一设置在封装几何中心，方便PCB设计时的器件对齐与坐标定位；封装本体的三维外形还原了真实芯片的表面标识区域、引脚倒角细节、底部散热层的高度差，在进行结构干涉检查时，可准确模拟芯片贴装后的实际高度，避免与上方屏蔽罩、结构壳体发生装配冲突。焊盘部分区分了表层信号焊盘、散热焊盘与阻焊层区域，在三维模型中可直观看到阻焊开窗的边界，方便设计人员核对焊盘与周边走线、过孔的安全间距，避免出现阻焊开窗覆盖走线导致的焊接短路问题。

　　外形尺寸与安装边界方面，该VQFN封装本体外形为正方形，长宽尺寸为9mm×9mm，整体安装占用的板上区域包含焊盘外伸部分后，可控制在极小的范围内，远小于同引脚数的QFP封装占用空间；安装高度方向，贴装后芯片顶部距离PCB板面的高度符合超薄封装的常规参数，在进行整机堆叠设计时，可将该器件布置在屏蔽罩下方、结构件避让区域等空间紧张的位置。需要注意的是，设计时在封装四侧预留了合适的返修操作空间，满足热风枪返修时的热风流动需求，不会因周边器件过近导致返修时损坏相邻元件；散热焊盘区域的过孔布置需避开引脚焊盘位置，防止回流焊时锡膏从过孔流走导致散热焊盘虚焊，模型中也预留了对应的过孔布置参考区域，设计人员可根据实际板厚、载流需求调整过孔数量与孔径。

　　对于结构设计与PCB设计从业者来说，这类精准的封装三维模型可大幅减少设计阶段的尺寸核对工作量，无需再手动从器件手册中逐行核对尺寸参数绘制封装，直接导入即可用于布局校验，避免因封装尺寸绘制错误导致的贴片失败、壳体装配干涉等问题，尤其在多板堆叠的高密度产品设计中，准确的器件三维模型是完成空间干涉检查的核心基础，能有效缩短产品打样迭代周期，减少因封装尺寸错误带来的生产损失。
