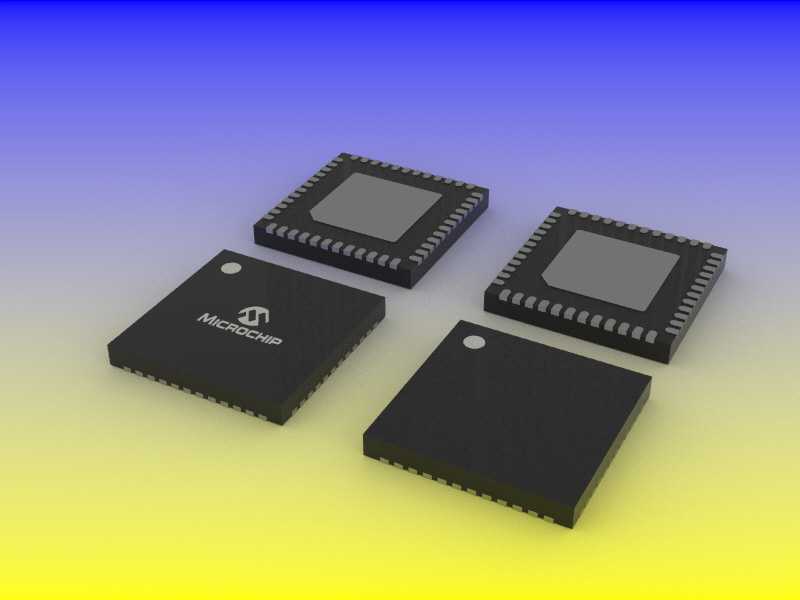

7x7mm超薄VQFN48引脚封装带焊盘结构

　　9mm规格的超薄四方扁平无引脚VQFN48封装，本体的长宽严格控制在7mm见方，本体厚度做到0.9mm的超薄规格，完全适配便携类电子产品内部局促的堆叠空间，不会因为元器件厚度过高影响外壳装配或者周边元器件的布局。封装四周的引脚共48个，均匀分布在封装本体的四个侧边，每个引脚的宽度、引脚间距都按照实际量产的封装规格做了等比例还原，引脚的末端做了轻微的倒角处理，和实际元器件出厂时的引脚成型状态一致，不会出现直角棱边导致的装配视觉干涉误判。配套的焊盘结构是这个模型里最需要贴合生产实际的部分，四周的信号引脚焊盘宽度比元器件引脚宽度单边多出0.1mm的焊接余量，长度方向向外延伸0.25mm，既保证SMT回流焊时焊锡有足够的润湿爬升空间，在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，QFN类封装的元器件因为占板面积小、寄生参数低、散热路径短的特性，已经成为中高密度电路板上MCU、电源管理芯片、接口转换芯片的主流封装选型，其中48引脚的超薄VQFN封装更是在引脚数、封装体积、散热能力之间取得了极佳的平衡，广泛应用在各类对板上空间有严格限制的产品中。做这类封装的三维建模时，不能只照着规格书的平面尺寸画个方块凑数，必须把实际SMT生产环节的公差、焊盘的钢网开口匹配、引脚共面度的预留、散热焊盘的过孔避让这些实际生产要考虑的因素都融入模型里，不然画出来的模型看着尺寸对，实际做PCB封装匹配、做板级装配干涉检查的时候根本没法用。这个模型还原的是7x0.

　　又不会因为焊盘过大导致相邻引脚之间出现桥连短路的问题。封装中心的散热焊盘尺寸匹配封装底部的裸露散热金属区域，焊盘表面做了网格分割的示意，对应实际PCB设计时的阻焊开窗和过孔布局，方便设计人员在做板级热仿真的时候直接参考焊盘的接触面积，评估芯片工作时的散热路径是否通畅。建模的时候特意把封装本体的边缘和引脚的衔接处做了0.05mm的圆角过渡，还原实际塑封工艺的成型特征，不会像简化模型那样做成生硬的直角拼接，在做整机装配的干涉检查时，能更准确地反映元器件和周边结构件、屏蔽罩之间的实际间隙。引脚的共面度按照行业通用的0.1mm公差做了建模预留，模拟实际元器件引脚可能存在的微小高度差，在做SMT贴装仿真的时候，可以更真实地模拟焊锡印刷厚度、

　　贴片压力对焊接质量的影响。这类封装的模型在实际设计工作里，不光是用来做PCB的3D预览，更多的是用来做板卡和结构件的堆叠校验，比如在设计便携设备的主板时，需要确认芯片上方的屏蔽罩高度是否足够，芯片周边的电容电阻布局会不会和结构件的卡扣、加强筋产生干涉，这时候如果模型的尺寸不准、细节缺失，很容易导致开模之后才发现装配干涉，造成不必要的成本浪费。另外在做产线的SMT程序编制、钢网设计的时候，精准的三维模型也能帮助工艺人员提前评估钢网开口的位置是否和引脚、散热焊盘精准对齐，避免因为焊盘位置偏差导致的焊接不良。和传统的带引脚QFP封装相比，这种无引脚的VQFN封装因为引脚没有向外伸出的鸥翼结构，占板面积比同引脚数的QFP封装小了近40%，

　　而且引脚到芯片内部焊盘的路径更短，高频信号传输时的信号完整性更好，特别适合用在高速信号传输的电路里，比如USB接口转换芯片、高速ADC芯片、小型MCU的封装选型。建模的时候没有做多余的简化，把封装顶部的极性标记点也做了还原，位置在封装一角的1mm直径圆形凹陷，和实际芯片表面的丝印标记位置一致，方便在做装配检查的时候快速确认芯片的贴装方向是否正确，避免出现反向贴装的生产错误。焊盘部分的模型和封装本体之间预留了0.15mm的焊锡层厚度空间，对应实际SMT生产时的焊锡印刷厚度，在做焊接应力仿真的时候，可以直接调用这个间隙参数来评估不同温度下焊锡层的应力分布，提前预判长期使用过程中可能出现的焊锡开裂风险。对于经常做高密度PCB设计的结构工程师、硬件工程师来说，这类精准的封装三维模型能大幅减少设计迭代的次数，不用每次都对着二维规格书反复核对尺寸，直接把模型导入到装配环境里就能完成空间校验、干涉检查、热仿真参考等一系列工作，尤其是在做车载类高可靠性要求的板卡设计时，每个元器件的安装边界、散热空间、焊接可靠性都要做严格的校核，精准的三维模型就是这些校核工作的基础。
