光耦用鸥翼引脚16脚表贴IC封装结构

　　做电路板结构设计快十二年，经手的表贴封装三维模型少说也有几百个，这款16引脚鸥翼型表贴封装，是光耦类器件最常用的封装形态之一，最早在做工业控制板卡的光耦隔离回路设计时，就反复核对过这类封装的安装边界与引脚成型参数，避免回流焊过程中出现虚焊、引脚共面度超差的问题。这类封装的应用场景覆盖极广，从工业PLC的输入输出隔离通道、开关电源的高低压侧信号隔离，到消费类电子的接口防护电路、工控仪表的信号采样回路，只要涉及到强弱电隔离、信号抗干扰传输的光耦器件，大多会采用这种16脚鸥翼表贴封装，相比直插DIP封装，它不需要在PCB上钻穿通安装孔，能大幅压缩板卡的布线空间，适配双面回流焊的生产工艺，适合高密度板卡的批量贴片生产。

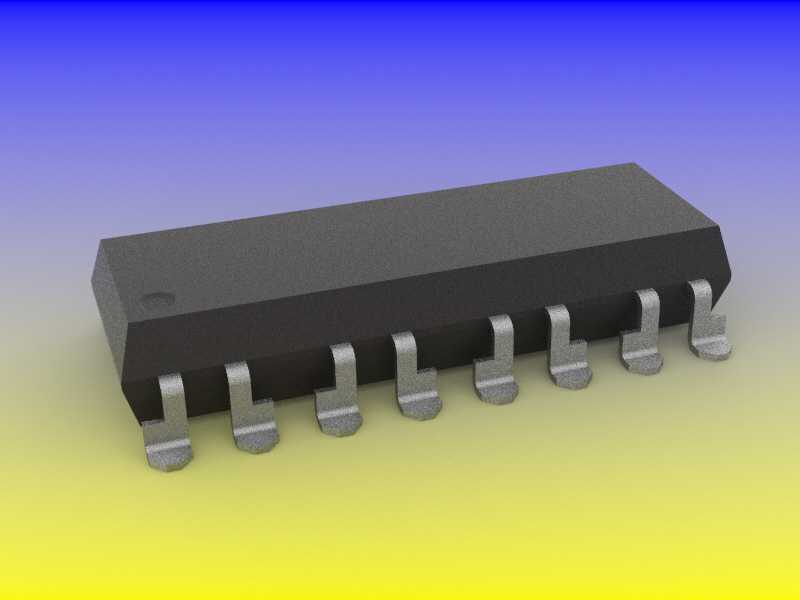

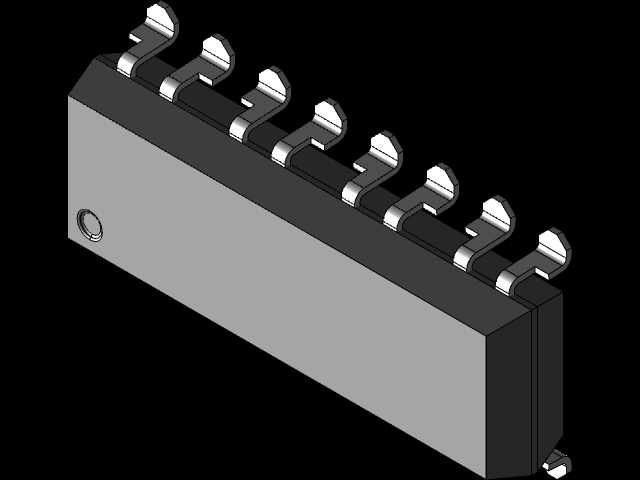

　　从结构设计的角度看，这类封装的本体采用环氧树脂模塑成型，本体边角做了微小的脱模倒角，本体一端设置有圆形的引脚1识别标记，方便SMT贴片时的视觉定位，避免器件贴装反向导致电路功能失效。引脚采用铜合金基材冲压成型后做镀锡处理，鸥翼型的弯折结构是设计的核心要点：引脚从本体侧面引出后先做水平延伸，再向下弯折形成焊接段，弯折处的圆弧半径严格控制在0.2mm到0.3mm之间，既保证引脚有足够的弹性，抵消PCB与封装本体之间的热膨胀系数差异带来的应力，避免温度循环过程中引脚焊点断裂，又能保证焊接段与PCB焊盘的共面度控制在0.1mm以内，满足回流焊的工艺要求。

　　建模过程中需要重点把控几个安装边界尺寸：首先是本体的长宽高参数，本体长度方向对应引脚排列的两侧，宽度方向为无引脚的两侧，本体高度要考虑到板卡堆叠时的间隙要求，避免与上层板卡或者结构件发生干涉；其次是引脚的间距参数，16个引脚分两侧对称排列，相邻引脚的中心距严格遵循1.27mm的标准节距，引脚焊接段的宽度、伸出本体的长度，都要匹配标准焊盘的设计尺寸，建模时不能随意改动引脚的成型角度，否则导出的STEP模型导入PCB设计软件后，会出现焊盘与引脚不匹配的问题，直接影响后续的钢网开制与贴片生产。另外，引脚末端的成型角度要保证焊接段与PCB表面完全平行，不能出现上翘或者下斜的情况，否则会导致贴片时引脚无法与焊膏充分接触，增加虚焊的不良率。

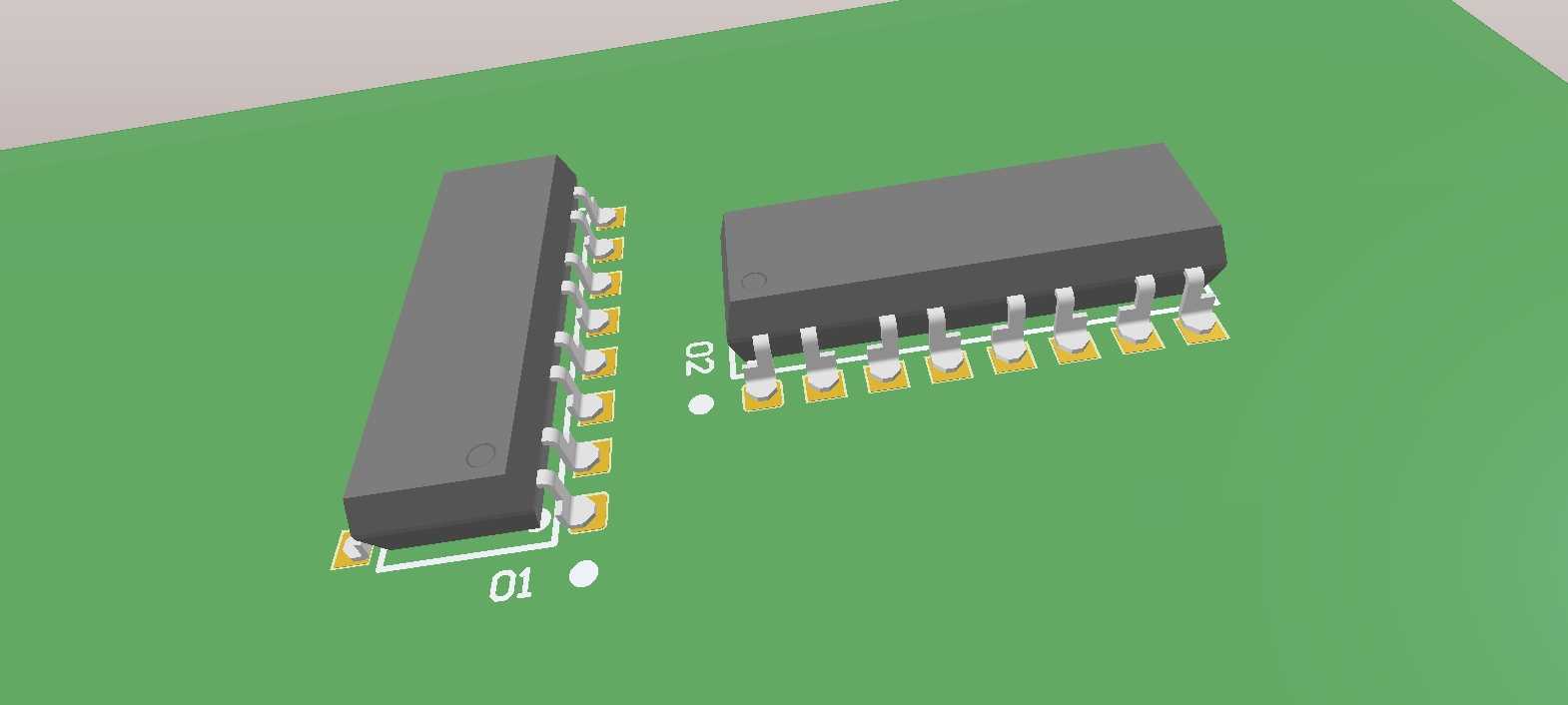

　　在实际的板卡布局中，这类封装的器件通常会布置在板卡的接口区域或者隔离带附近，建模时除了器件本身的结构，还要预留出周围的工艺空间：比如器件本体距离周边 taller 元件的间隙要保留至少1mm，满足回流焊时的热风流通要求，引脚两侧要预留出AOI检测的视觉空间，方便生产过程中的焊点质量检测。很多新手建模时容易忽略引脚根部与本体连接的溢胶结构，实际生产中环氧树脂模塑时会在引脚根部形成微小的圆弧溢胶边，这个细节如果在建模时遗漏，做干涉检查时就会出现误差，导致实际贴片时器件与板上的丝印或者阻焊层发生剐蹭。另外，鸥翼引脚的抗弯折强度也是设计时需要考量的点，引脚的厚度控制在0.2mm左右，既保证足够的支撑强度，避免运输或者贴片过程中引脚变形，又不会因为硬度过高导致焊接时应力无法释放，拉裂焊盘。

　　这类封装模型在做整机结构的虚拟装配时，还需要考虑器件的最高温度耐受特性对应的布局要求，比如不能将其布置在功率电阻、散热片等发热元件的正上方，避免长期高温导致封装本体老化开裂，建模时可以在本体上方预留足够的散热间隙，方便热仿真时的空气流通域设置。相比其他类型的表贴封装，鸥翼型DIP16封装的检测与维修便利性更好，引脚外露在本体两侧，出现焊接不良时可以用烙铁直接补焊，不需要专用的热风返修台，这也是它在工业级板卡中被广泛应用的原因之一，毕竟工业设备的板卡需要考虑现场维修的便利性，不能一味追求极小的封装尺寸而牺牲可维护性。建模时还原引脚的真实弯折形态，也能为后续的焊点可靠性仿真提供准确的模型基础，帮助结构工程师提前预判温度循环、振动冲击下的焊点失效风险，缩短产品的研发验证周期。
