SOT669LFPAK56半导体SMD封装结构

　　在消费电子、工业控制板卡、汽车电子控制单元的PCB布局布线工作中，表面贴装半导体器件的封装三维模型是结构干涉检查、焊盘设计匹配、钢网开孔验证环节不可或缺的基础参考资料，SOT669也就是LFPAK56引线框形式的功率半导体封装，是目前中小功率MOS管、电源管理芯片常用的封装形式，这类封装的三维建模精度直接影响到PCB设计阶段的装配可行性预判。

　　从实际应用场景来看，这类封装多用于DC-DC电源回路、电机驱动输出级、负载开关电路中，相比传统的通孔插装功率器件，SMD贴装的形式能够大幅压缩板卡占用面积，同时依靠外露的散热焊盘提升器件的功率耗散能力，在高密度贴装的板卡上，这类器件的周边布局需要严格避让周边的电容、电阻等分立器件，同时要预留足够的焊盘爬锡空间，避免回流焊过程中出现立碑、虚焊、连锡等工艺缺陷。

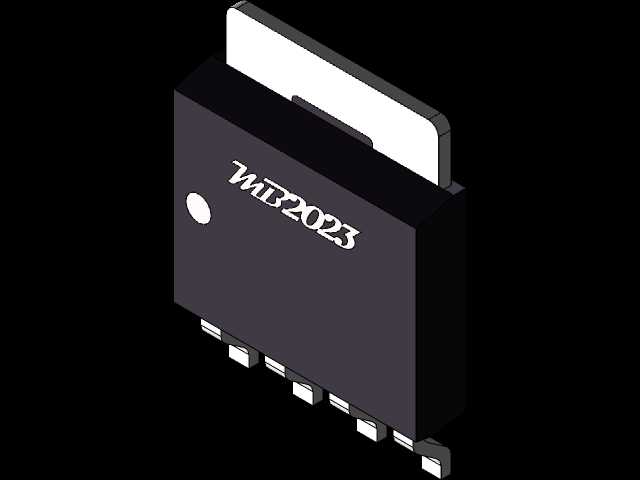

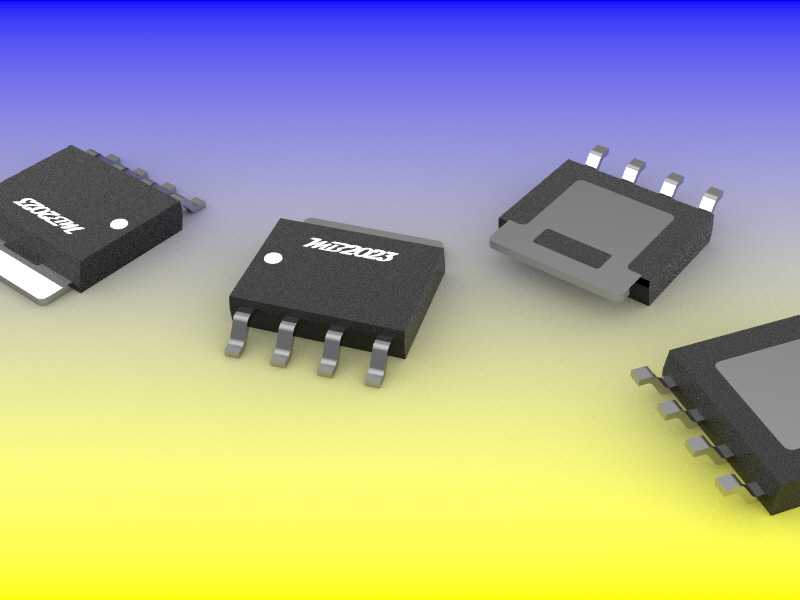

　　建模过程中首先需要还原封装的实际外形轮廓，封装主体的塑封部分采用黑色环氧材料，外形为带微小脱模斜度的长方体结构，边缘做了R角处理，避免实际生产中塑封体边缘崩缺；引脚部分采用铜质引线框镀锡处理，共设置5个引出引脚，引脚的成型角度、伸出长度、共面度都严格参照实际器件的公差范围建模，引脚的弯折位置做了圆弧过渡，还原实际冲压引线框的成型特征，避免建模时出现直角弯折导致的应力集中误判。

　　散热焊盘是这类封装的核心结构特征，位于封装本体的底部中央，尺寸大于信号引脚的焊盘，建模时还原了散热焊盘的凹陷深度与表面粗糙纹理特征，在PCB装配时这个焊盘需要连接大面积铺铜来实现散热，建模时预留的安装边界需要考虑到焊盘周边的阻焊层开窗范围，以及钢网开孔的厚度对锡膏印刷高度的影响，避免器件贴装后出现高度差导致的引脚虚接。

　　从设计思路上，这个封装模型采用了分体式建模逻辑，将塑封本体、引线框引脚、底部散热焊盘分别作为独立的建模特征，方便使用者在进行装配检查时单独隐藏某一部分查看内部的干涉情况，比如检查塑封体是否和周边的 tall 电解电容、接插件等较高器件发生空间冲突，检查引脚伸出长度是否和焊盘位置完全匹配，避免出现引脚偏移出焊盘的设计错误。

　　外形尺寸方面，模型严格遵循JEDEC标准中对应封装的尺寸规范，塑封本体的长度、宽度、高度公差控制在±0.1mm范围内，引脚的间距、引脚宽度、引脚伸出塑封体的长度都按照量产器件的实际尺寸还原，安装边界上除了器件本身的占用空间，还预留了回流焊过程中器件可能出现的微小偏移余量，以及周边器件的安全间距，在进行板卡布局时，参照这个模型可以直接划定该器件的禁布区范围，避免后期打样后出现装配干涉问题。

　　在实际的结构验证环节，这类封装模型还可以用于仿真器件的散热路径，通过还原塑封材料的厚度、散热焊盘的接触面积，能够更准确地计算器件工作时的热阻参数，帮助电源设计工程师评估散热方案是否满足功率耗散要求，相比二维的封装焊盘图，三维模型能够更直观地展现器件的立体高度，在设计带有外壳的电子产品时，能够提前预判器件和外壳内壁的间隙是否足够，避免外壳装配时压到器件本体导致的器件损坏或者电路板变形。

　　另外，模型还原了封装本体表面的丝印区域特征，虽然丝印内容不影响装配，但在进行整机的BOM可视化核对时，丝印位置的还原能够帮助生产人员快速识别器件方向，避免贴装时出现引脚反向的错误，引脚的1脚位置做了明显的特征标识，和实际器件的1脚标记位置对应，在进行三维装配时能够快速定位器件的贴装方向，减少布局时的方向错误。
