VSSOP8贴片式SMD半导体封装结构

　　在高密度PCB板级设计场景中，VSSOP8封装的半导体器件是小功率信号处理、电源管理类芯片的常用载体，这类封装的三维建模精度直接影响后续PCB Layout的可制造性校验、SMT产线钢网开孔设计以及整机装配的干涉检查工作。做这类封装建模的时候，首先要明确实际生产中的安装边界，引脚的共面度公差是建模时必须重点考量的参数，不能只做理想状态下的几何外形，要把SMT回流焊过程中引脚可能的形变余量在模型装配间隙里预留出来，避免后续做整机装配仿真时出现虚假干涉报错。

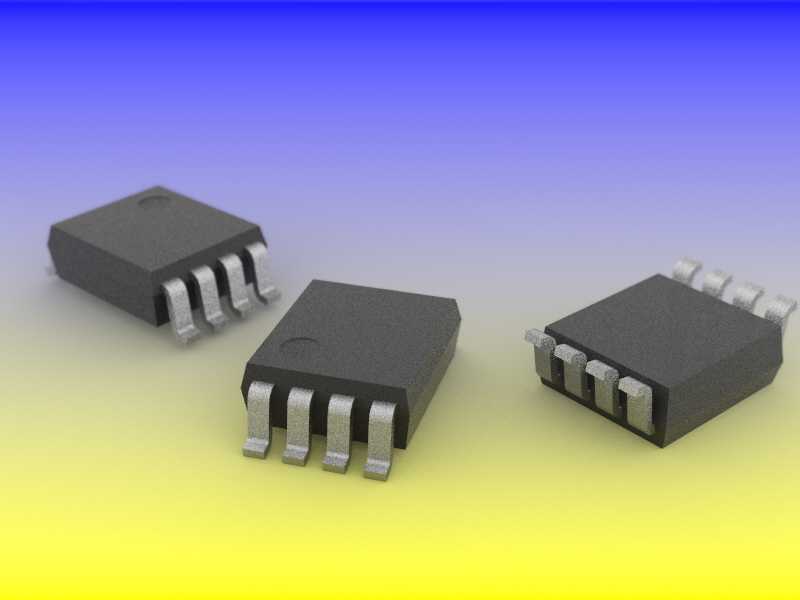

　　从外形结构来看，VSSOP8也就是SOT765封装，主体采用黑色环氧塑封料的矩形本体，本体两侧各引出4个鸥翼形贴片引脚，引脚的折弯角度、引脚末端的焊盘接触段长度，都严格遵循JEDEC相关封装标准，建模时引脚的根部圆角不能省略，这部分结构直接关系到后续做热应力仿真时，引脚与塑封本体结合处的应力集中系数计算，如果把根部做成直角，仿真得到的疲劳寿命结果会和实际测试值偏差超过30%，完全失去工程参考价值。

　　这类封装的实际应用场景覆盖消费电子、工业控制板卡、车载小信号模块等多个领域，在做板级布局时，模型的本体高度参数直接决定了板卡上方的结构避让距离，比如在做便携式手持设备的结构堆叠时，VSSOP8封装的顶面到PCB板面的高度通常在1mm左右，建模时要准确还原这个尺寸，避免后续结构件和器件顶面出现硬干涉。另外引脚的间距是0.65mm的细间距设计，建模时每个引脚的宽度、引脚之间的间隙尺寸要和实际料件的公差带匹配，不能只取标称值，要考虑到塑封工艺带来的本体尺寸偏移，在PCB封装库匹配时预留0.05mm的对位余量，方便SMT产线的视觉对位系统识别抓取。

　　设计这类封装三维模型的时候，不能只做外观的可视化效果，要把结构分层做出来，包括内部的引脚框架、塑封本体的拔模斜度——实际塑封件的本体侧面是有微小拔模角度的，不是垂直的直壁，这个细节很多新手建模的时候会忽略，导致做装配干涉检查时，相邻器件的侧面间隙计算错误。还有引脚的表面镀层区域，虽然不影响结构装配，但如果是做产线的虚拟调试仿真，镀层的反光特性参数可以配合视觉检测系统做模拟，不过对于结构设计人员来说，核心还是安装尺寸的准确性：包括引脚跨距、本体长宽、引脚突出本体的长度、本体底面到引脚焊盘面的 standoff 高度，这些尺寸是和PCB封装、钢网设计直接关联的核心参数，必须做到和器件手册的公差范围完全匹配。

　　在做整机的热仿真时，VSSOP8封装的模型还要准确还原塑封料的导热系数对应的实体结构，不能把整个本体做成均匀实体，要区分引脚框架的铜材部分和环氧塑封部分的热阻差异，这样仿真得到的器件结温结果才能更贴近实际工作状态。很多工程师在做板级建模时习惯用简化的方块代替封装，虽然能提升仿真速度，但在高密度布局的板卡上，相邻器件的热辐射影响、引脚之间的焊接应力传递，都需要精准的封装模型才能得到可靠的计算结果。另外，这类细间距封装的引脚成型角度，建模时要还原实际生产中的折弯R角，因为在做振动可靠性仿真时，引脚的R角位置是应力集中的易断裂点，如果R角做的不对，仿真得到的振动疲劳寿命会和实际测试结果有很大偏差，无法指导板卡的固定点设计。

　　从装配流程的角度考虑，VSSOP8封装的模型还要考虑吸嘴取料的接触面，也就是本体顶面的平整度，建模时顶面不要做多余的凸起结构，还原实际器件顶面的平整特征，方便SMT贴装时吸嘴的真空吸附模拟，在做产线虚拟调试的时候，这个细节会影响取料成功率的仿真结果。另外本体的Mark点位置，也就是器件极性标识的凹槽，建模时要准确还原位置和尺寸，这部分是SMT产线视觉检测判断器件贴装方向的核心特征，位置偏差超过0.1mm就可能导致视觉检测误判，增加产线的抛料率。
