CA6140车床导轨式进给滑块结构

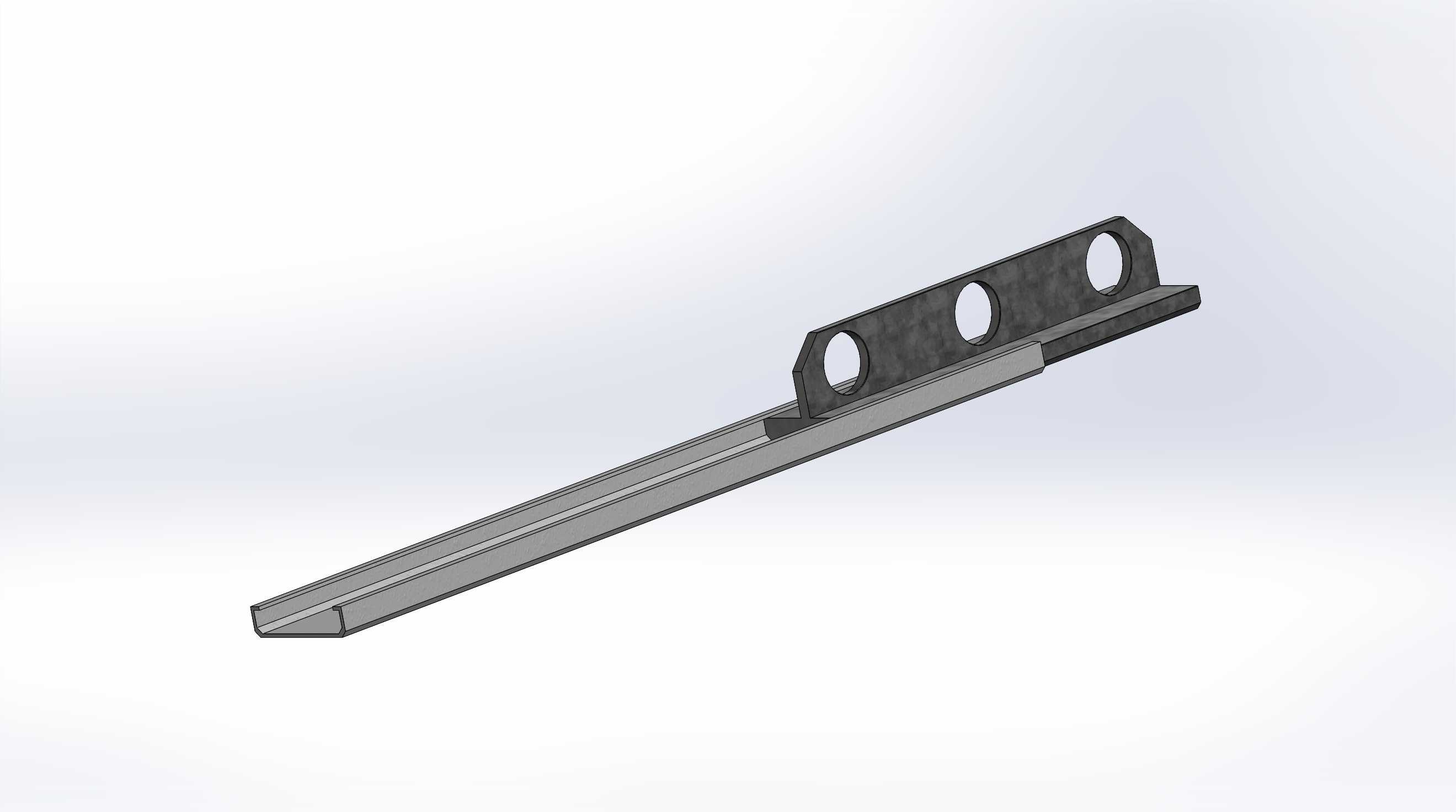

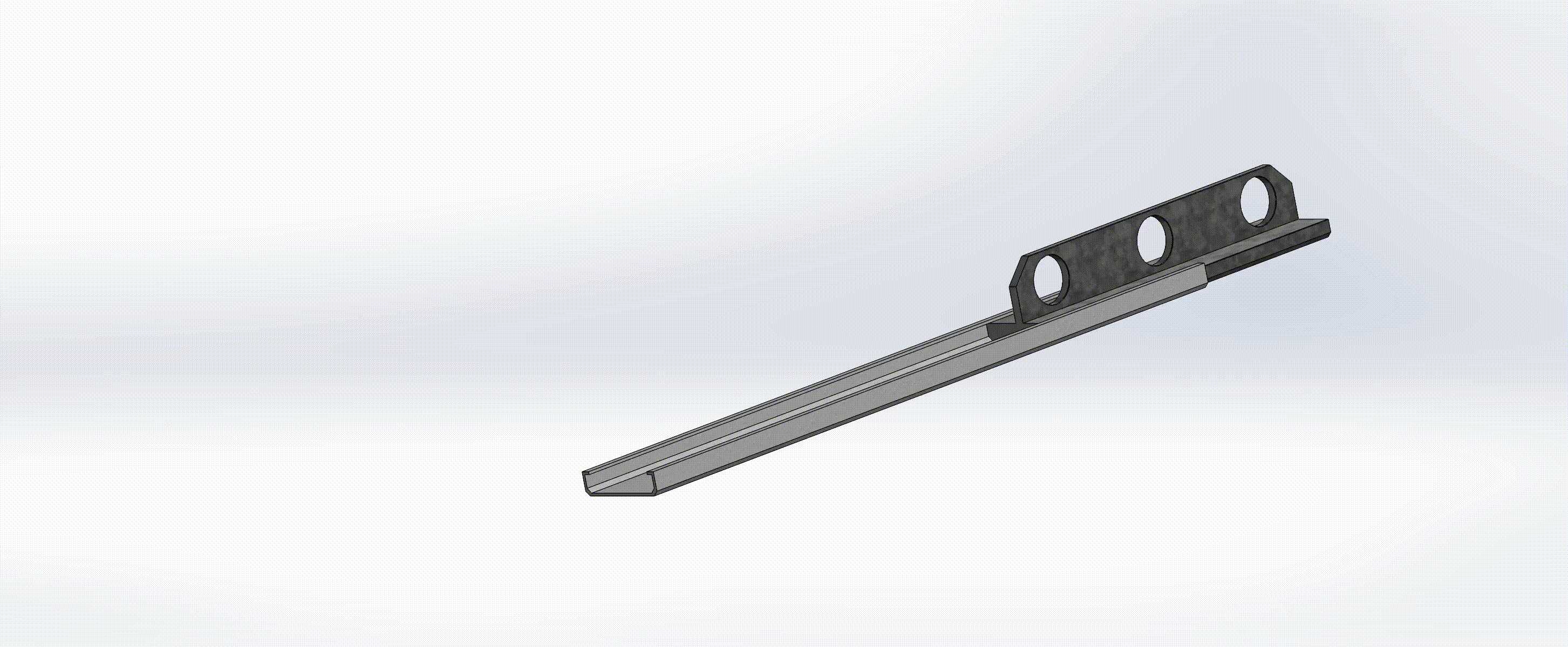

　　在普通卧式车床的进给传动体系里，这类长条形带安装孔的滑块是承担刀架纵向进给导向与载荷传递的核心配套零件，直接适配CA6140系列车床的床身导轨安装基准，日常加工场景中，不管是外圆车削、端面切削还是螺纹加工工序，刀架的纵向移动精度都和该滑块的配合间隙、导向刚性直接挂钩。从实际装配逻辑来看，该滑块的长条形基体完全贴合床身V型与平导轨的组合截面，底部的导向面做了等宽的贴合边设计，安装时不需要额外修配基准面，只要通过三个等距分布的安装孔完成和中拖板底部连接座的锁紧，就能保证滑动过程中不会出现侧向偏移。设计阶段首先要匹配CA6140车床床身导轨的中心距参数，滑块的总长度要覆盖进给全行程中至少三个支撑点位，

　　避免移动到行程两端时出现悬臂翘曲的问题，三个安装孔的孔位公差严格控制在±0.02mm范围内，保证和连接座装配时不会产生过定位导致的滑动卡滞。滑块的导向面厚度经过载荷校核，在承受最大车削径向力时，导向面的变形量控制在0.01mm以内，不会因为切削载荷波动导致刀架让刀，影响加工件的尺寸精度。实际使用场景中，这类滑块需要配合定期的导轨润滑维护，导向面的粗糙度达到Ra0.8的要求，既能保留润滑油膜的附着空间，又不会因为表面过于粗糙加剧导轨磨损。和常见的滚动导轨块不同，这类滑动式滑块的抗冲击性能更强，在粗加工工序承受断续切削载荷时，不会出现滚动体点蚀、卡滞的问题，非常适合普通车床的重载粗加工、半精加工工况。从安装边界来看，

　　滑块的总宽度比床身导轨的配合间隙小0.03-0.05mm，装配时通过塞尺调整两侧间隙，保证滑动顺畅同时不会出现窜动，端部的倒角设计既方便装配时的导入对位，也能避免滑块移动到导轨端部时刮伤导轨面的防尘密封结构。很多车间维修CA6140车床时，进给方向出现爬行、精度超差的问题，往往就是这类滑块磨损后间隙过大导致的，更换时只要核对安装孔距、导向面宽度两个核心尺寸，不需要额外改装就能直接替换原有零件，快速恢复车床的进给精度。在建模过程中，这类零件的结构细节还原要重点关注导向面的平行度、安装孔的位置度，还有基体和安装凸台的过渡圆角，避免应力集中导致滑块在受冲击载荷时出现断裂，三个安装凸台的高度保持一致，保证锁紧时连接面受力均匀，不会因为凸台高度差导致滑块装配后出现扭曲，影响滑动精度。
