CA6140车床导轨防护罩结构设计

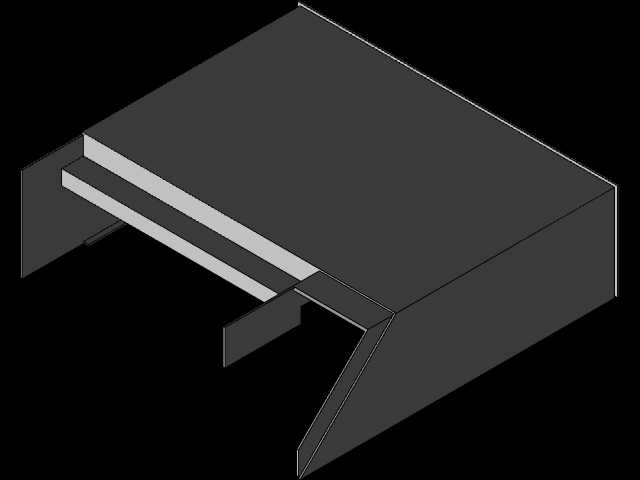

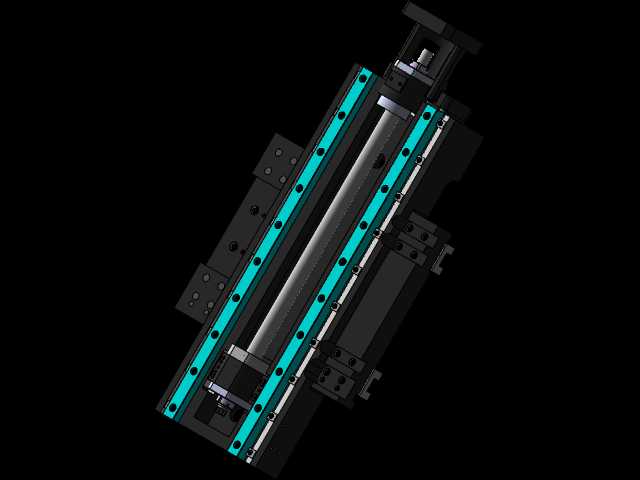

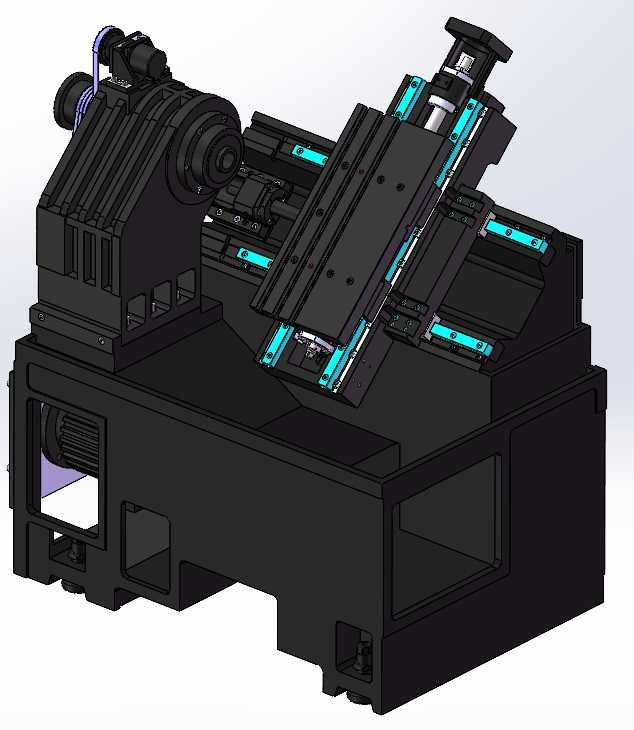

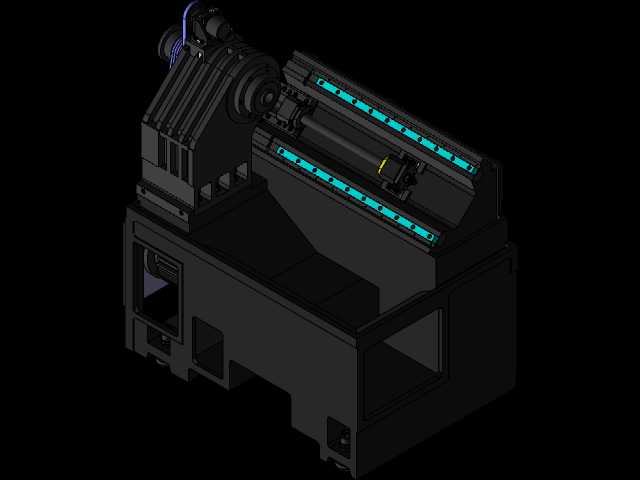

　　在普通卧式车床的长期运行场景中，导轨面的防护一直是影响设备精度保持性的核心环节，切屑飞溅、切削液冲刷、车间粉尘沉降都会直接造成导轨面磨损、刮研层损伤，最终导致进给爬行、加工精度超差，这款针对CA6140车床适配的导轨防护罩结构，正是围绕车床实际加工工况的防护需求完成的结构设计。从实际安装适配性来看，该护罩完全匹配CA6140车床床身导轨的安装边界，安装时不需要对原有床身导轨面做二次加工，仅需通过护罩端部的连接耳板与床鞍、床身端部的原有安装孔位完成固定，不会干涉床鞍的全行程进给运动，护罩伸缩行程完全覆盖车床床身的最大加工长度对应的导轨行程，在床鞍运行到靠近主轴箱、尾座的两个极限位置时，护罩都不会出现拉伸脱开、压缩卡滞的问题。

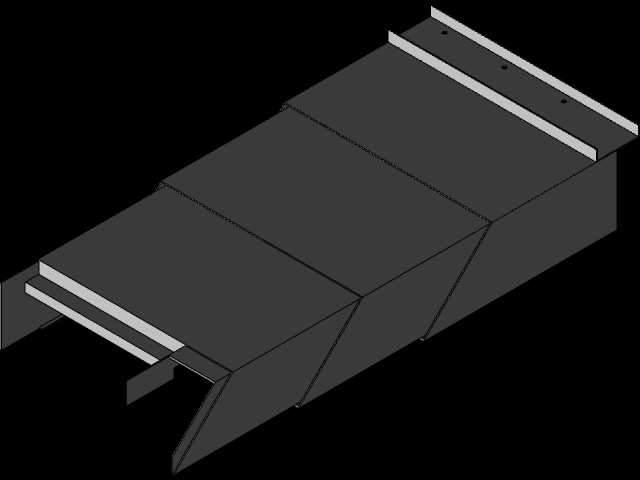

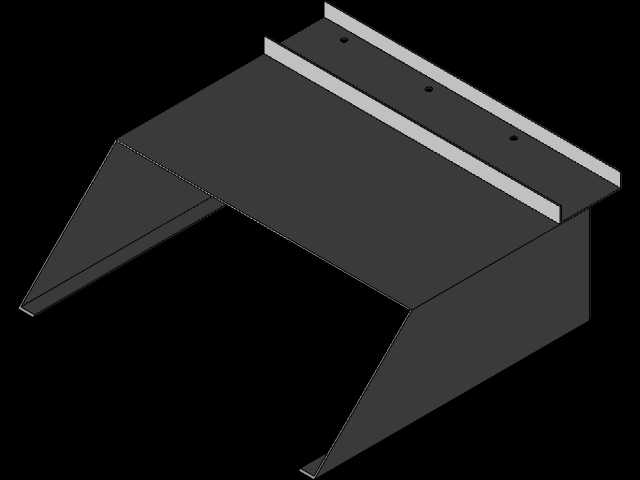

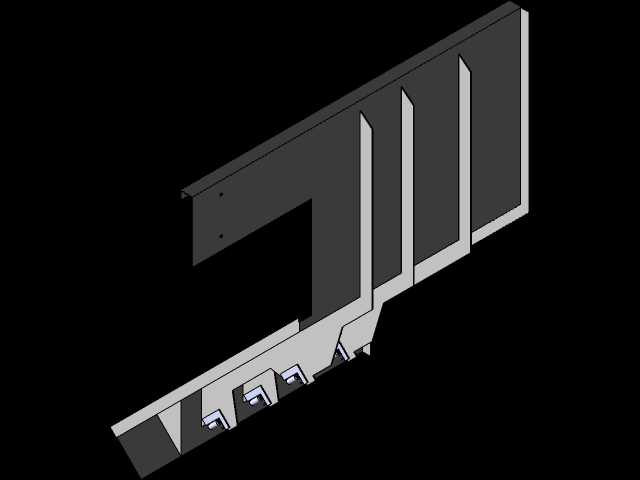

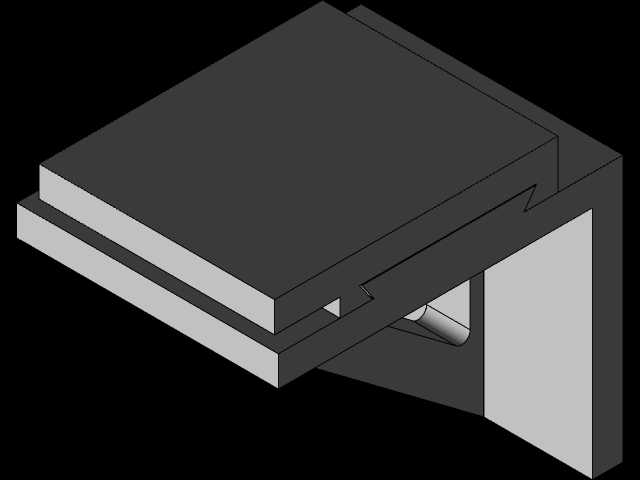

　　从结构功能设计逻辑来看，这款护罩采用多级叠套的钣金伸缩结构，每一级护罩板都带有向内弯折的导流唇边，切削液和细碎切屑落到护罩表面后，会顺着倾斜的护罩顶面滑落到床身下方的排屑区域，不会渗入护罩内部接触导轨面；相邻护罩板之间的滑动配合面预留了均匀的间隙，既不会因为钣金加工公差出现滑动卡滞，也不会因为间隙过大导致切屑、粉尘进入护罩内腔，护罩的端部还设计了耐油橡胶刮屑条，在护罩伸缩过程中可以自动刮除附着在相邻护罩板表面的切屑和油污，避免杂物被带入护罩内部。从结构设计的细节考量出发，护罩的整体钣金折弯角度经过反复校核，顶面的倾斜角度刚好可以让落在表面的切屑依靠自重滑落，不会在护罩表面堆积；护罩的侧面折边高度经过匹配计算，

　　完全覆盖导轨的侧面安装空间，即使是车床进行高速重切削时，崩飞的带状切屑也不会从侧面绕过护罩撞击导轨面；护罩的每一级钣金件都做了边角倒钝处理，安装和后期维护时不会划伤操作人员，同时钣金件的板材厚度选择兼顾了结构强度和伸缩灵活性，既不会因为板材过薄导致护罩受切屑撞击变形，也不会因为板材过重增加床鞍进给的负载。在实际车间应用场景中，这类导轨防护罩可以适配CA6140车床的粗加工、半精加工、精加工全工序工况，不管是钢件粗车时产生的高温带状切屑，还是铸铁件加工时产生的粉末状切屑，都能被有效阻隔在导轨面之外，大幅降低导轨面的日常维护清理工作量，减少导轨面的异常磨损，延长车床导轨的精度保持周期，降低设备的大修频次。

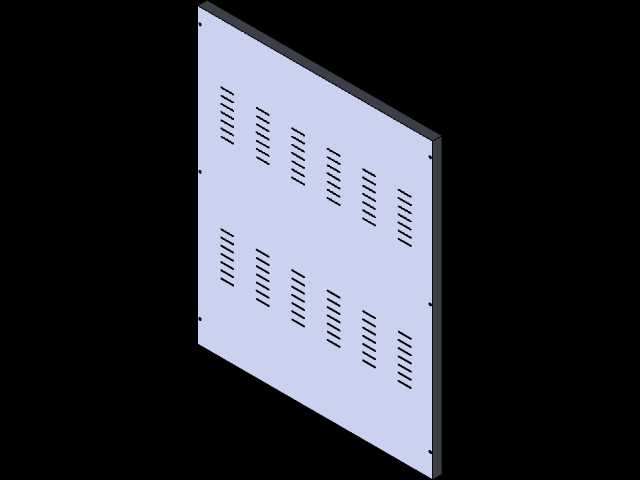

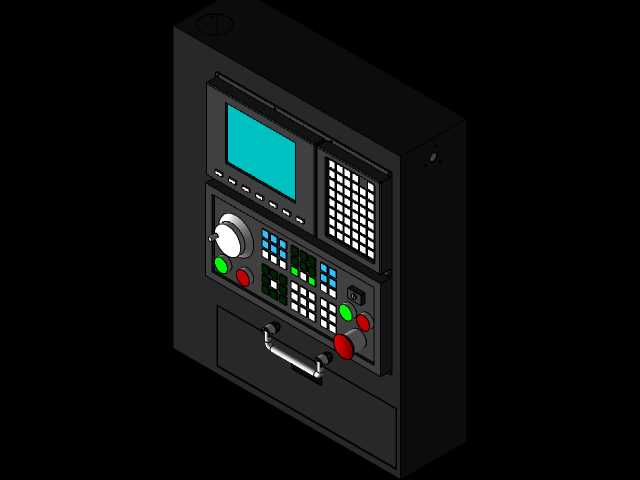

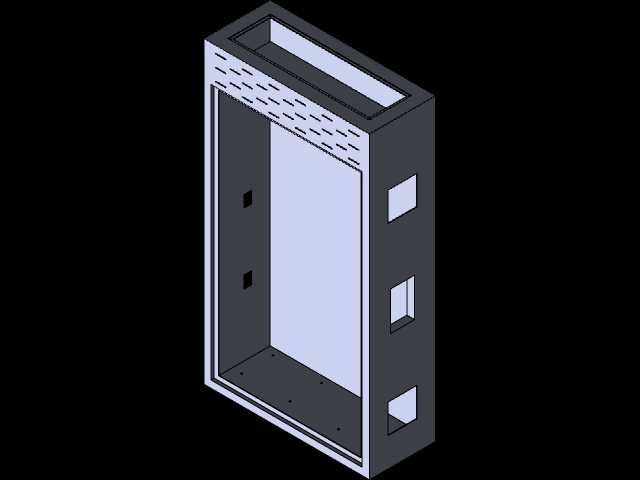

　　不同于部分通用型护罩需要现场裁切调整的设计，这款护罩的各级叠套尺寸完全针对CA6140车床的导轨截面尺寸、安装孔位、行程参数做了匹配设计，安装时可以直接对位固定，不需要现场做二次修改，护罩伸缩过程中运行平稳，不会因为床鞍的快速移动出现护罩异响、跳动的问题，同时护罩的结构完全不影响车床原有刀架、尾座的正常操作，不会给操作人员的日常工件装夹、换刀操作带来干涉。从结构建模的细节来看，每一级护罩板的折弯半径、搭接量、滑动间隙都按照实际钣金加工的工艺要求做了还原，模型中可以直接提取每一块钣金件的展开尺寸，用于后续的钣金下料、折弯加工，不需要二次做工艺尺寸换算，连接耳板的孔位尺寸、孔距也完全和CA6140车床床身的原有安装孔位对应，加工完成后可以直接完成装配验证。
