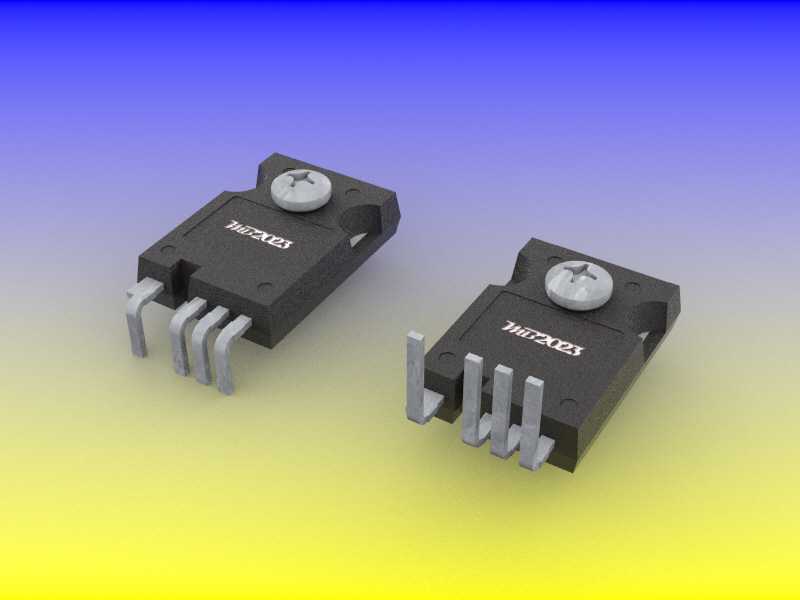

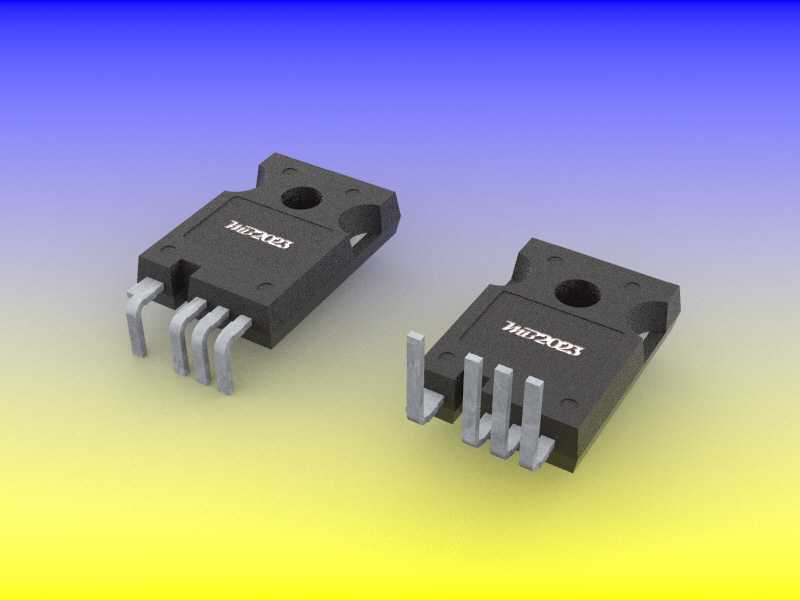

带四根弯曲引脚的TO-247通孔封装电子元件

　　在工业控制板卡、大功率开关电源、电机驱动模块这类需要承载大电流、高耐压的PCB装配场景里，TO-247封装的功率器件一直是选型清单里的高频选项，常规直插式TO-247的引脚为平直结构，在部分空间受限、需要避让板上其他高元件、或者需要适配特殊焊接工艺的装配场景里，平直引脚的器件往往会出现装配干涉、引脚应力过大、焊接后器件本体与PCB间隙不符合安规要求的问题，这款带四根弯曲引线的TO-247封装结构，就是针对这类特殊装配需求做的引脚形态优化。

　　从实际功能特性来看，该封装保留了TO-247系列本身的大载流能力与散热优势，封装本体采用耐高温的注塑成型工艺，背部自带金属散热衬底，可直接贴合散热器或者PCB上的散热铜箔安装，本体上预留的M3规格安装孔，既可以配合螺丝将器件锁固在独立散热器上，也能在无额外散热器的小功率应用场景里，通过塑料卡扣或者绝缘固定件将器件锁在PCB上，避免振动环境下引脚出现疲劳断裂。四根引脚做了差异化的弯曲处理，其中一根引脚向上弯折，剩余三根引脚向下弯折，这种非对称的弯曲设计不是随意设定的：向上弯折的引脚通常对应器件的信号或者控制极，在装配时可以直接连接到PCB上层的信号走线，不需要在PCB上额外打过孔换层，向下弯折的三根引脚对应功率极，直接插入PCB的通孔焊接到下层的大电流铜皮上，能有效缩短大电流的走线长度，降低线路阻抗与导通损耗，同时上下分层的引脚布局也能拉大不同电位引脚之间的爬电距离，提升高压工况下的绝缘可靠性。

　　从设计思路层面拆解，这款封装的引脚弯曲角度经过严格的应力校核，引脚采用高纯度无氧铜基材，表面做镀锡处理，既保证良好的可焊性，也能在弯折后保留足够的结构强度，不会因为多次弯折出现引脚断裂的问题。引脚的弯曲半径控制在0.8mm到1.2mm之间，既避免弯曲半径过小导致引脚根部的铜材出现应力集中、产生微裂纹，也不会因为弯曲半径过大导致引脚占用过多的板上空间。水平安装的结构设计，让器件本体可以完全贴靠PCB表面或者薄型绝缘垫片，相比垂直安装的TO-247器件，整体装配高度能降低60%以上，非常适合对设备厚度有严格要求的薄型电源、紧凑型伺服驱动器这类产品。

　　在外形尺寸与安装边界上，该封装本体的长宽尺寸与标准TO-247封装保持一致，长度控制在20mm左右，宽度在15mm左右，不会因为引脚做了弯曲处理就改变本体的占位尺寸，工程师在做PCB布局时，可以直接复用标准TO-247的封装焊盘，只需要根据引脚的弯曲方向调整丝印标识与安装孔的位置即可，不需要重新设计封装库，能大幅缩短设计迭代的周期。引脚伸出本体的长度经过适配，向下弯折的引脚插入PCB后，露出PCB背面的长度控制在1.5mm到2mm之间，刚好满足波峰焊或者手工焊的吃锡要求，不会因为引脚过长导致焊后剪脚的额外工序，也不会因为引脚过短导致焊接强度不足。向上弯折的引脚与PCB上层表面的间隙控制在0.3mm左右，刚好可以贴合表层焊盘进行焊接，不会出现虚焊或者引脚翘起的问题。

　　在实际装配场景中，这种带弯曲引脚的TO-247器件还能抵消一部分PCB与散热器之间的装配公差，当散热器的安装面与PCB表面存在少量平行度误差时，弯曲的引脚可以通过微小的弹性变形补偿公差，不会让引脚承受过大的刚性应力，避免长期温度循环后引脚出现脱焊或者断裂的问题。针对不同的安装需求，该结构还可以适配两种安装状态：当需要垂直安装时，可以将引脚反向掰直，配合M3螺丝直接锁固在立式散热器上，不需要额外更换器件；当需要水平安装时，保持引脚的弯曲状态即可直接插板焊接，适配性相比标准平直引脚的TO-247器件有明显提升。在安规设计上，引脚之间的间距在弯曲后依然保持3mm以上的电气间隙，满足AC220V、AC380V这类工业电压等级的绝缘要求，不需要在引脚之间额外增加绝缘隔片，能减少装配时的物料种类与工序步骤。
