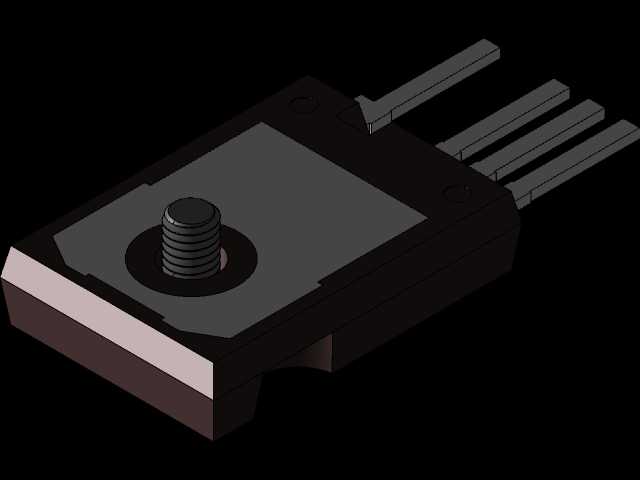

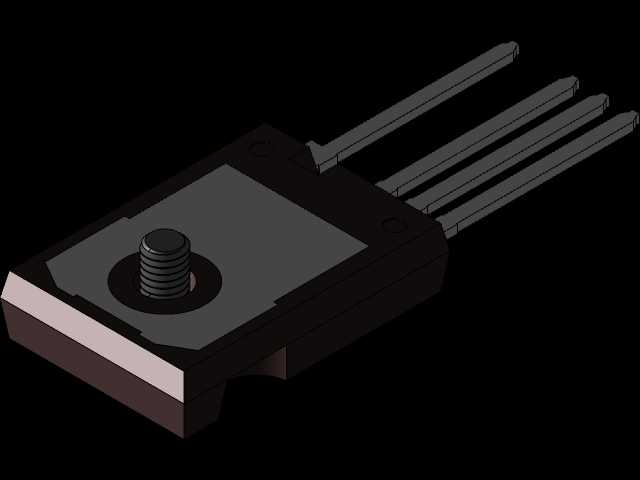

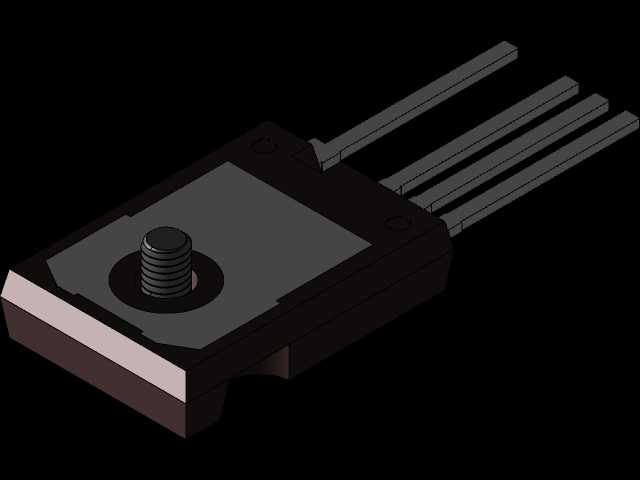

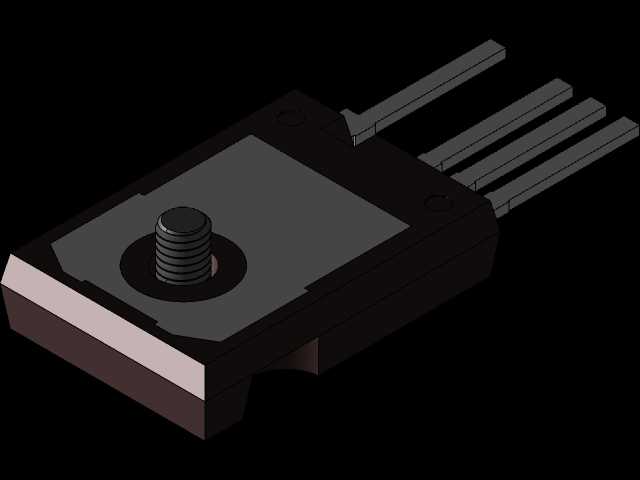

TO-247封装带M3螺钉引线组件结构

　　在功率电子设备的结构设计环节，TO-247封装的功率器件是工业电源、变频驱动、新能源逆变等场景里的核心安装部件，这类封装的器件通常承载大电流、高电压的功率传输任务，安装可靠性直接决定整板的长期运行稳定性。本次梳理的带M3螺钉的TO-247引线组件，重点针对需要通过螺钉锁附实现器件与PCB、散热片刚性固定的安装场景设计，解决常规直插TO-247器件仅靠引脚焊盘固定、抗振动性能不足的问题。

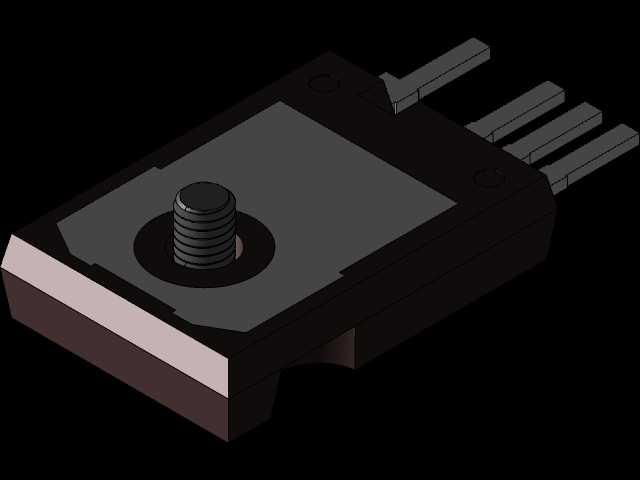

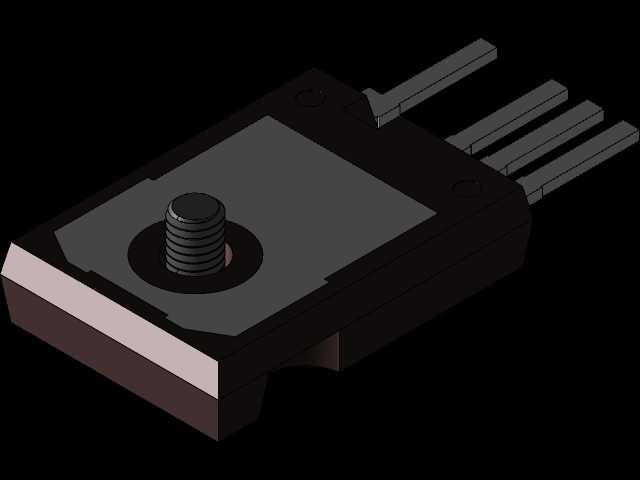

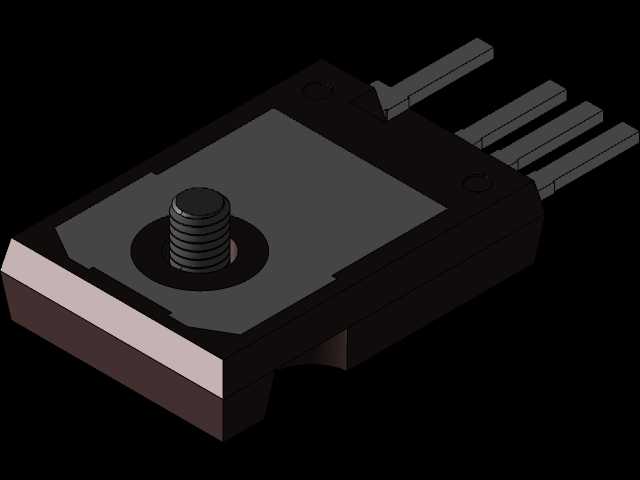

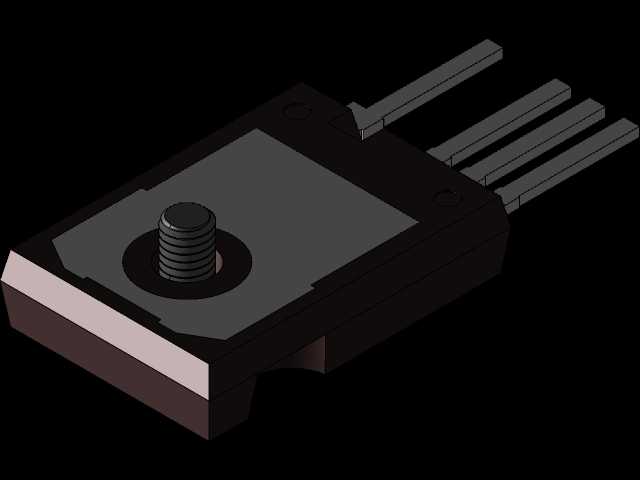

　　从实际安装边界来看，该组件的封装本体遵循标准TO-247的外形尺寸规范，本体塑封部分的长宽尺寸与行业通用规格完全兼容，不会出现与现有散热片开孔、PCB封装库不匹配的问题；顶部预留的M3螺钉通孔位置经过公差校核，通孔中心与器件本体中心的同轴度控制在0.1mm以内，锁附M3螺钉时不会出现偏位刮蹭塑封本体的情况，配套的M3螺钉长度适配常规1.5-3mm厚度的铝制散热片安装需求，螺钉头部沉台深度与封装本体的沉孔完全贴合，锁附后螺钉头部不会突出本体表面，避免与周边元器件产生空间干涉。

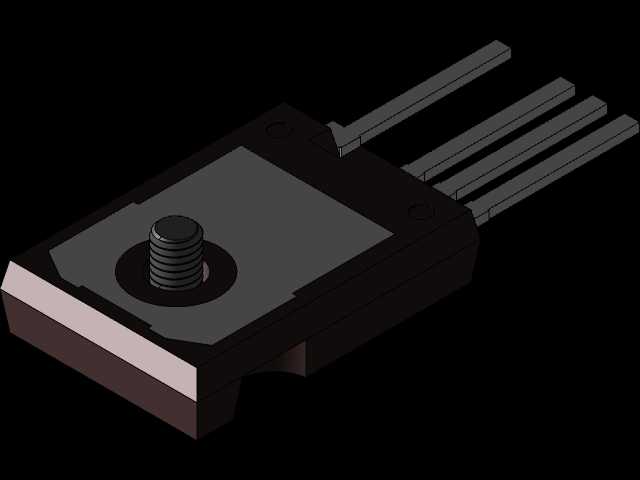

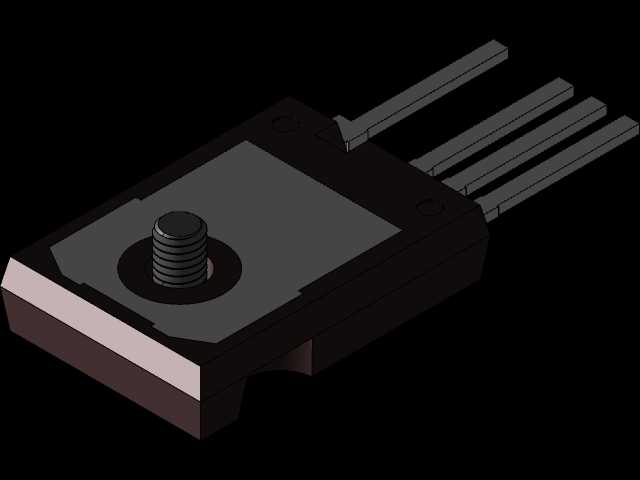

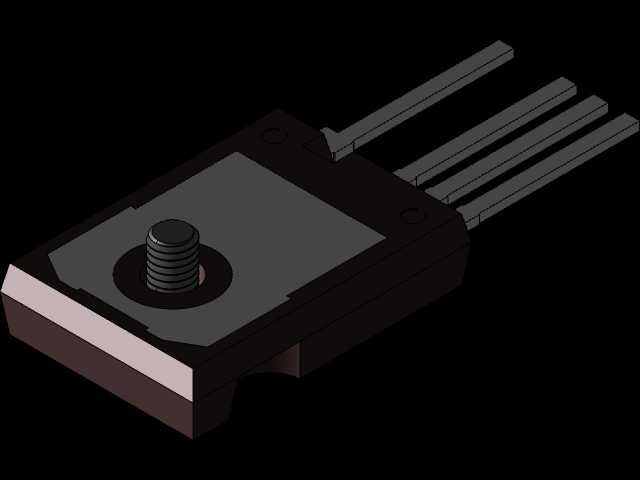

　　引线部分的设计充分考虑了PCB焊接的工艺要求，四根引线的引脚间距严格遵循TO-247的标准引脚节距，引脚直径适配常规PCB板厚1.6-2.0mm的通孔孔径，引脚伸出PCB背面的长度控制在1.5-2.5mm区间，既满足波峰焊、手工焊的吃锡要求，也不会因为引脚过长导致剪脚工序额外增加工作量。不同于常规无固定孔的TO-247器件，该组件的螺钉固定结构可以让器件背面与散热片的贴合压力更均匀，导热硅脂的涂覆厚度可以控制在0.1-0.2mm的最优区间，有效降低器件工作时的热阻，避免大负载工况下器件结温过高触发过热保护。

　　在结构建模的过程中，需要重点区分带螺钉与不带螺钉、直引线与弯引线的型号差异：不带M3螺钉的同封装型号适用于小功率、无强振动的民用消费电子场景，依靠引脚焊盘的焊接强度即可满足固定要求；带弯曲引线的型号则适用于器件本体需要卧装、进一步压缩整机垂直安装空间的紧凑结构场景。本次的带M3螺钉直引线组件，主要面向工业级高可靠性应用场景，比如工业变频器的逆变桥臂安装、光伏逆变器的功率管固定、伺服驱动器的功率输出模块安装，这类场景下设备往往长期运行在有机械振动、温度循环变化的环境中，仅靠引脚焊接固定容易出现焊盘疲劳开裂、引脚脱焊的故障，增加M3螺钉锁附结构后，器件的机械固定应力由螺钉和焊盘共同承担，焊盘位置的机械应力可以降低70%以上，大幅提升设备长期运行的可靠性。

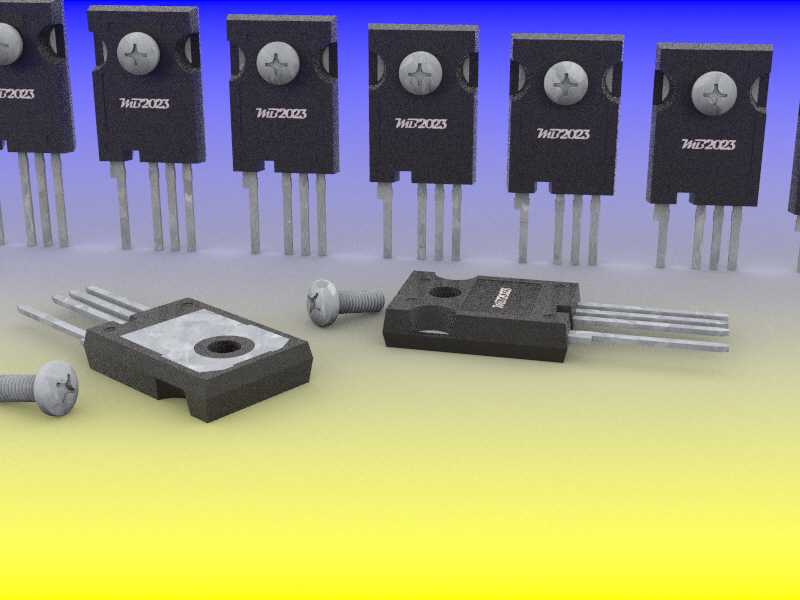

　　建模时需要注意安装孔位的公差配合，M3通孔的直径设计为3.2mm，预留0.2mm的安装间隙，抵消PCB加工、散热片开孔的位置度误差，避免出现螺钉无法顺利穿入的问题；引线的根部做了0.2mm的圆角过渡处理，避免引脚反复受力时出现根部断裂的情况；塑封本体的表面纹理、标识位置都按照实际器件的外观做了还原，在做整机结构装配校验时，可以直观检查器件与周边电容、电阻、接线端子的安全间距，确认高压场景下的电气爬电距离满足安规要求。另外，螺钉的建模还原了十字槽头部结构、螺纹段的完整牙型，在做装配干涉检查时，可以模拟螺钉锁附的全过程，确认螺钉长度不会顶到PCB背面的走线或者其他元器件，提前规避实际打样组装时出现的结构冲突问题。
