TO-247四引脚直插电子元件封装结构

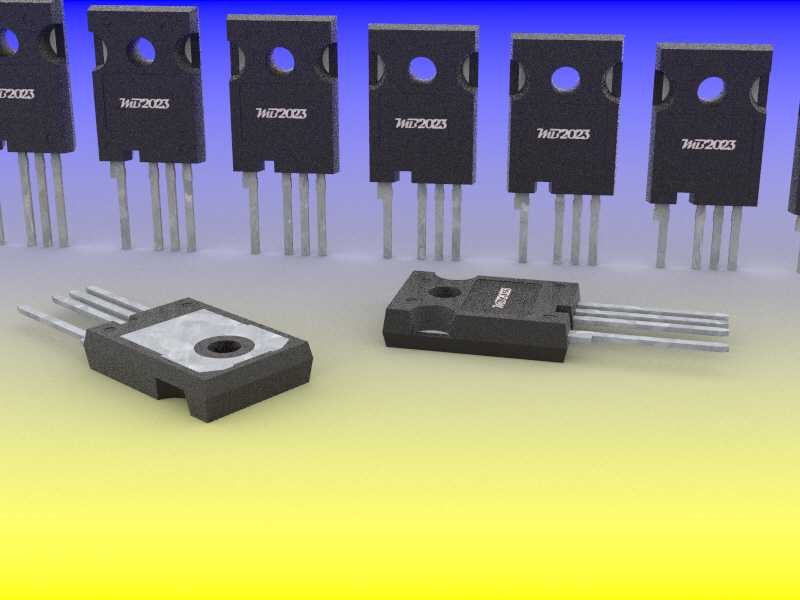

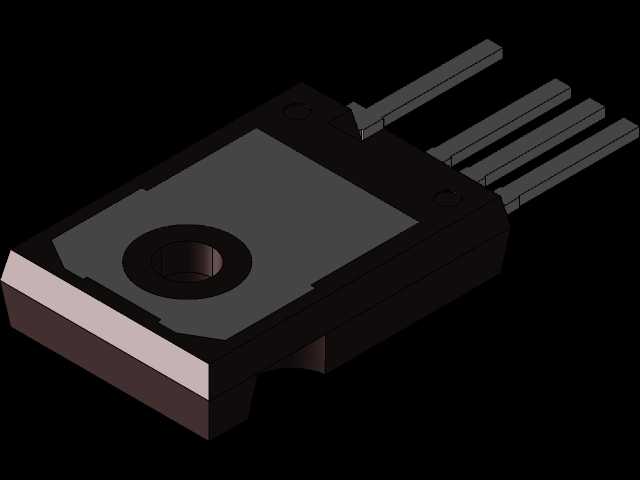

　　在功率电子设备的结构设计环节，直插式功率器件的封装选型直接决定了板级装配的可靠性与散热路径的合理性，TO-247四引脚封装作为高压大电流功率器件的主流承载形式，广泛覆盖工业变频器、开关电源、电机驱动板、大功率充电机等场景的板上器件布局需求。这类封装的核心设计逻辑，是在传统三引脚TO-247基础上增加独立的开尔文源极引脚，从物理结构上规避大电流回路在源极引脚上产生的寄生压降对栅极驱动信号的干扰，尤其适配碳化硅MOSFET、大功率IGBT这类对驱动回路阻抗敏感度极高的功率半导体器件。从安装边界来看，该封装的主体塑封部分采用标准矩形轮廓，背部预留裸露的金属散热衬底，衬底上开有标准M3规格的安装通孔，

　　可直接通过螺丝将器件锁附在铝制散热片表面，衬底与散热片之间可根据绝缘需求选配导热硅胶片、矽胶片或者导热硅脂填充界面间隙，降低接触热阻。引脚部分采用四根平行直插式引线，引线间距严格遵循行业通用的2.54mm网格标准，可直接适配常规厚度1.6mm、2.0mm的FR-4印刷电路板通孔设计，引脚伸出塑封本体的长度预留了足够的波峰焊吃锡空间，同时也兼容手工补焊的操作空间，设计时需注意引脚穿过PCB后的伸出长度控制在2-3mm区间，避免过长引脚在剪脚过程中对焊盘造成应力损伤，同时也防止相邻引脚之间的焊锡搭接引发短路。不同于带预弯引脚的贴装变体，这款直插结构的封装在塑封本体与PCB板面之间预留了1-2mm的悬浮间隙，

　　这一设计一方面可以避免器件塑封本体直接压接在PCB表面的丝印层或者走线层，防止长期工作中塑封受热膨胀挤压PCB造成铜箔脱落，另一方面也可以让焊接过程中产生的助焊剂残留有足够的挥发空间，减少离子残留引发的漏电风险。在进行整机结构布局时，这类封装的器件需要在散热片安装侧预留至少5mm的工具操作空间，方便电动螺丝刀或者手动螺丝刀完成M3螺丝的锁附作业，螺丝锁附扭矩需要控制在0.5-0.8N·m区间，扭矩过大容易造成塑封本体开裂或者背部金属衬底变形，进而导致内部晶圆碎裂失效。从引脚的载流能力设计来看，四根引线中三根主功率引脚采用加粗的铜质引线框架，单根引脚的持续载流能力可达到15A以上，配合背部金属衬底的散热路径，

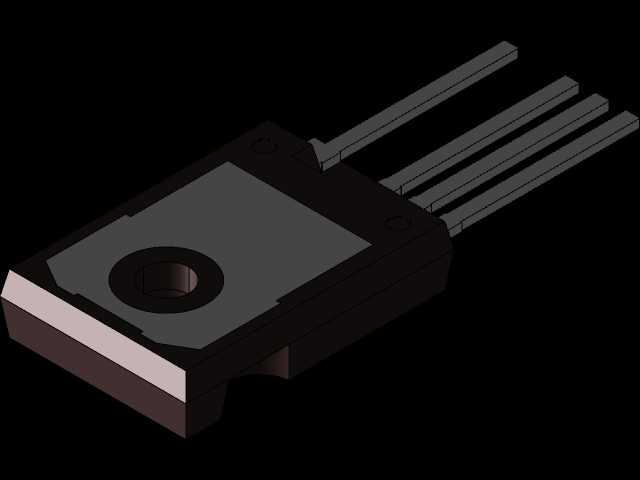

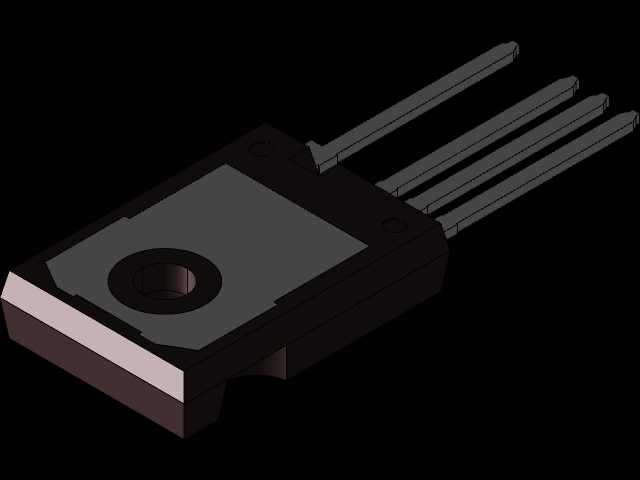

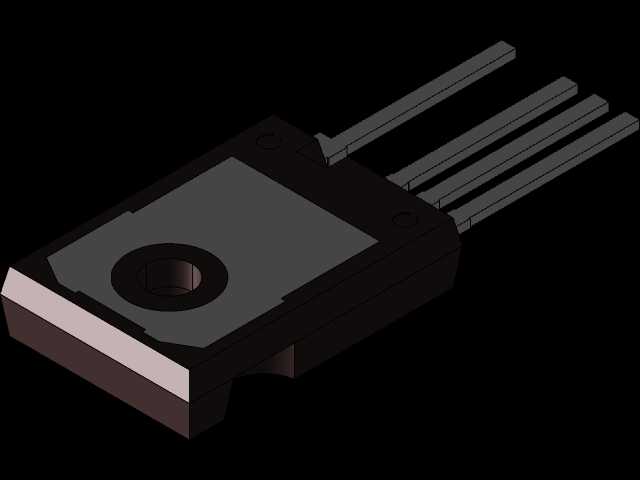

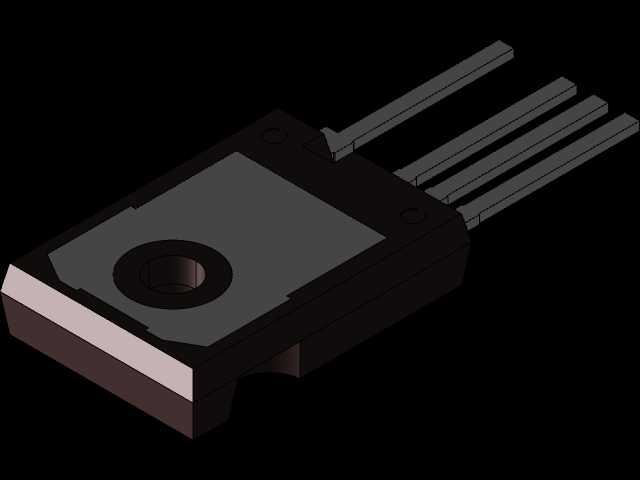

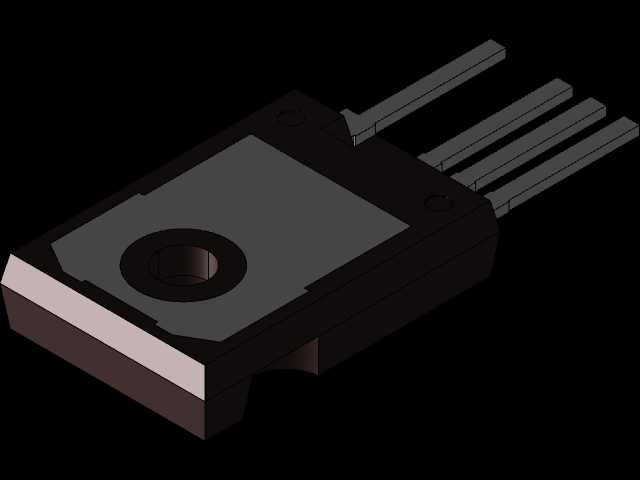

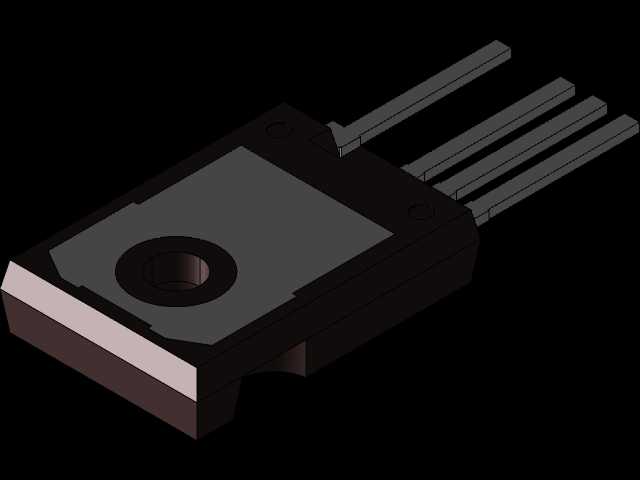

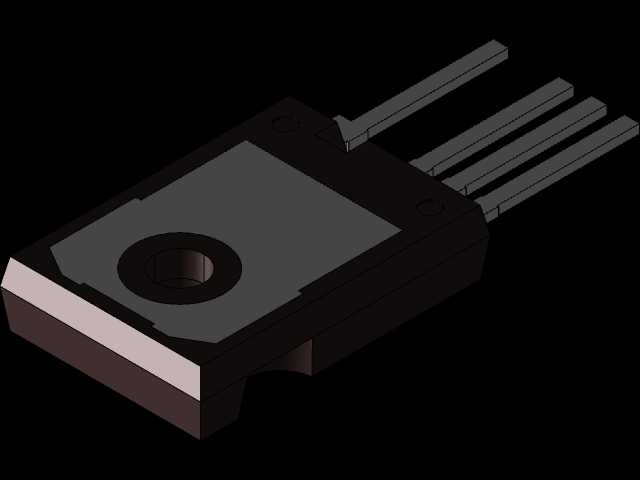

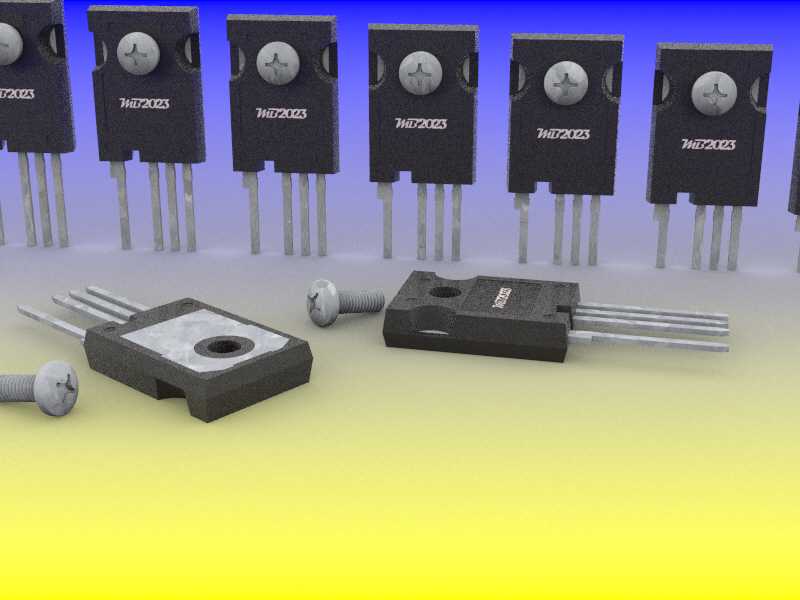

　　可支撑器件在额定工况下持续通过数十安培的工作电流，额外增加的第四根信号引脚线径略细，仅用于传输栅极驱动的采样信号，不承担主功率回路的电流传输，因此在PCB走线设计时，该引脚的走线可直接连接到驱动芯片的信号采样端，不需要走大电流宽铜箔路径。在三维建模过程中，该封装的外形轮廓严格还原了量产器件的实际公差范围，塑封本体的边角做了符合实际注塑工艺的小圆角处理，没有尖锐的直角结构，引脚部分还原了实际冲压引线框架的轻微拔模斜度与端部的倒角特征，安装孔的位置度公差控制在0.1mm以内，可直接导入PCB结构装配文件中进行干涉检查，避免在实际装配时出现器件与周边电容、电阻、接线端子等元件的空间冲突。对于需要做设备热仿真的工程师来说，该模型的背部金属衬底部分可直接赋予对应的材料属性，配合散热片模型完成热传导路径的仿真计算，提前评估不同工况下器件的结温是否在安全工作区间内。在批量生产的波峰焊工艺适配性上，该封装的引脚共面度控制在0.1mm以内，可保证所有引脚在过波峰时都能充分接触焊锡波面，减少虚焊、漏焊的不良率，塑封本体的耐温特性也符合无铅焊接的260℃峰值温度要求，不会在过炉过程中出现塑封起泡、变形等问题。
