HDSP-4832十段LED条形显示元件结构

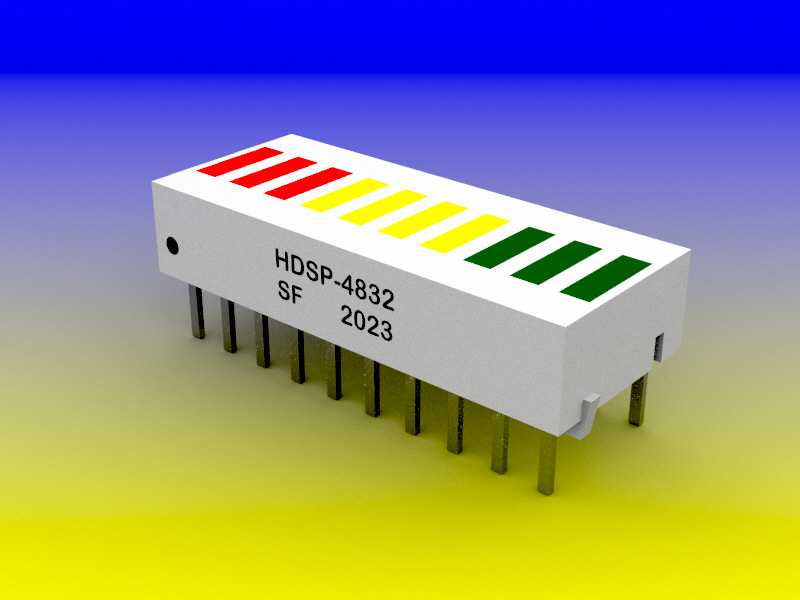

　　这款十段LED条形显示元件的结构设计，核心围绕工业控制、仪器仪表领域的状态指示需求展开，在各类设备的面板显示区域，这类条形阵列元件常被用于液位占比、进度条、负载率、信号强度等连续状态的可视化呈现，相比单个离散LED的排布，一体化封装的条形阵列能避免手工排布带来的段间距误差，保证显示段的视觉一致性，降低面板组装的工序复杂度。从结构设计逻辑来看，元件采用白色阻燃PBT塑壳作为主体承载结构，塑壳正面预留10个独立的LED出光窗口，窗口按照3红、4黄、3绿的色彩分区排布，对应不同阈值的状态指示区间，比如在设备负载显示场景下，绿色段对应正常负载区间，黄色段对应预警区间，红色段对应过载区间，使用者无需读取具体数值，

　　通过点亮段的色彩与长度就能快速判断设备运行状态，大幅降低人机交互的识别成本。元件底部采用直插式引脚设计，引脚间距按照标准2.54mm排距设置，兼容通用PCB板的孔位设计，无需定制特殊孔位就能直接完成波峰焊工序，引脚采用镀锡铜材质，保证焊接可靠性与电气导通性能，塑壳侧面预留的定位凸台，能在插件工序中与PCB板上的定位卡槽配合，避免焊接过程中元件出现偏移、浮高问题，保证元件安装后与面板表面的平行度，避免出光角度出现偏差。从安装边界来看，元件整体为长方体塑封结构，长度方向适配10段LED的排布空间，宽度方向控制在单排直插元件的常规尺寸范围内，高度方向兼顾LED发光芯片的放置空间与引脚伸出长度，安装时仅需在PCB板上预留对应排距的通孔，

　　面板侧预留与塑壳外形匹配的矩形开孔即可，无需额外的固定结构，塑壳与面板开孔的配合间隙控制在0.1-0.2mm，既方便装配，又能避免光线从缝隙漏出影响显示效果。设计过程中需要重点考量的是各段LED的发光角度一致性，每段LED的芯片放置位置与出光窗口的中心严格对正，塑壳内部的隔光筋将每段LED的发光区域完全分隔，避免相邻段之间出现串光问题，保证每个显示段点亮时边界清晰，不会出现色彩混叠的情况，同时塑壳表面采用哑光处理，避免环境光反射造成的显示对比度下降，即使在车间强光环境下也能清晰识别点亮状态。在实际设备选型应用中，这类条形显示元件常被集成在机床操作面板、电源设备状态面板、音频设备电平指示、工控模块状态显示区域，相比数码管的数字显示，

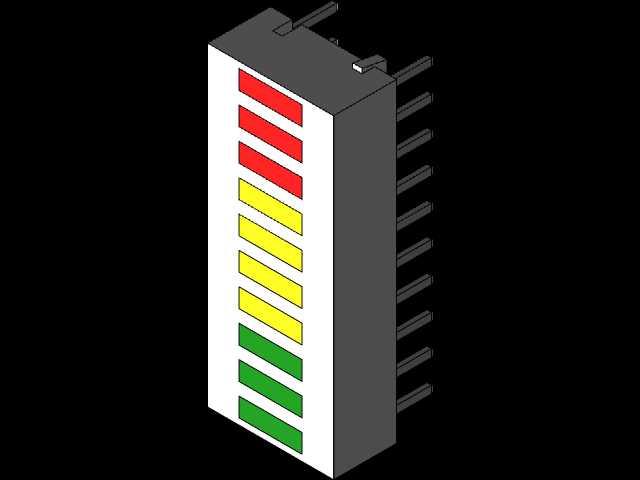

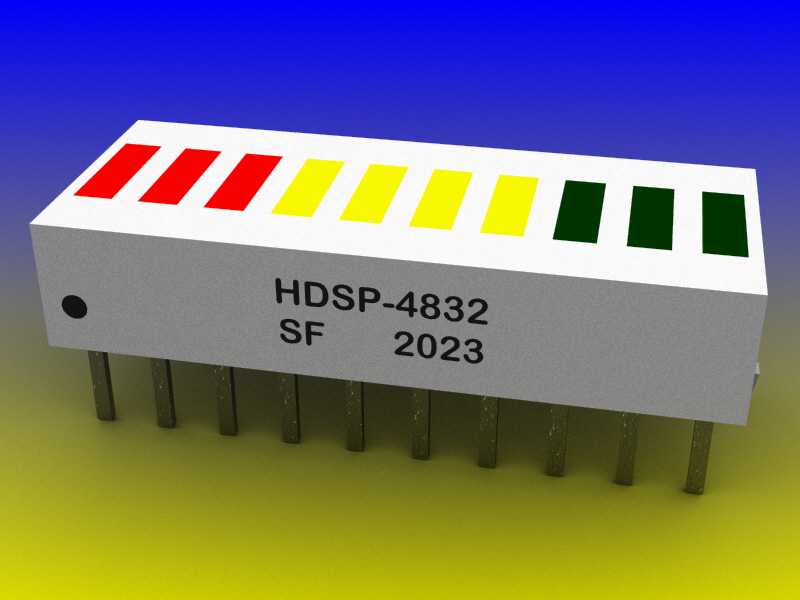

　　条形阵列的模拟量指示方式更符合人对连续变化量的感知习惯，尤其是在快速扫视的场景下，能比数字读数更快捕捉到状态变化。结构建模过程中，需要准确还原塑壳的倒角细节、引脚的直径与伸出长度、定位凸台的尺寸与位置，以及正面出光窗口的排布间距，这些细节直接影响后续PCB Layout的孔位匹配度与面板开孔的适配性，若引脚间距出现0.1mm以上的偏差，就可能导致插件时无法顺利插入PCB孔位，若定位凸台的尺寸偏差过大，会导致装配后元件倾斜，影响出光方向与面板的贴合度。此外，塑壳上的丝印标识区域也需要准确还原，标识位置避开出光窗口与安装干涉区域，方便生产过程中的元件型号识别与方向判定，避免插件时出现引脚方向接反的问题，元件两端的固定引脚比中间信号引脚稍粗，进一步强化焊接后的结构强度，避免在设备振动环境下出现引脚脱焊、元件松动的问题，满足工业场景下的抗振动使用要求。
