5x7点阵通孔式字母数字显示组件

　　在工业控制人机交互面板、小型仪器仪表状态显示、消费类电子数显模块、嵌入式设备状态提示等场景中，5x7规格的点阵显示组件是应用覆盖极广的基础显示单元，这类组件承担着数字、英文字符、简易符号的可视化输出功能，是设备与操作人员之间传递运行参数、故障代码、状态标识的核心载体。本次设计的5x7点阵显示组件采用通孔插装结构，适配常规波峰焊、手工焊的PCB组装工艺，无需特殊SMT贴装工序即可完成板级固定，对于小批量试制、维修替换场景的适配性更强。

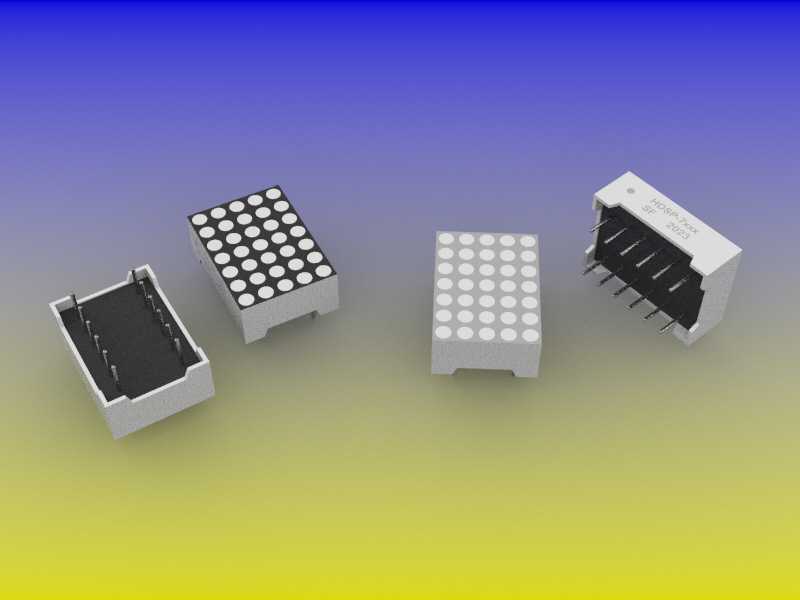

　　从设计思路层面，首先围绕板级安装的兼容性展开，整体外形尺寸控制在17.78mm×12.7mm×6.3mm，这个尺寸规格完全匹配行业通用的5x7点阵安装孔位间距，引脚排布遵循常规共阴/共阳点阵的标准引脚定义，设计阶段就规避了非标尺寸带来的PCB改板成本，结构工程师在做板级布局时，可以直接套用通用点阵的封装库完成布局，无需重新绘制封装、调整安装孔位。组件的外壳采用耐高温工程塑料材质，建模阶段就预留了焊接工艺所需的耐温形变余量，过波峰焊时不会因为高温出现壳体变形、引脚移位的问题，两个面部彩绘版本分别做了黑色、灰色的面罩配色，适配不同设备面板的外观配色需求，面罩的点阵开窗位置做了微小的倒角处理，既可以提升发光点的视觉均匀度，也能避免组装过程中面罩边缘刮伤操作人员、刮蹭PCB阻焊层。

　　从功能特性来看，该组件为通孔插装型，引脚长度适配1.6mm标准厚度PCB的焊接要求，引脚伸出PCB背面的长度控制在1.5-2mm区间，既保证焊接时的焊锡浸润面积足够，也不会因为引脚过长导致背面焊点触碰其他元器件、造成短路风险。点阵的发光点排布严格遵循5列7行的标准矩阵布局，每个发光点的位置公差控制在±0.1mm以内，保证字符显示时不会出现点位偏移、字符变形的问题，外壳与内部点阵芯体的配合间隙控制在0.05mm，组装后不会出现芯体晃动、引脚受力变形的情况。

　　在实际设备选型应用中，这类点阵组件常被用于数控小型设备的参数显示区、工业传感器的状态输出模块、小型家电的功能提示区、教学实验板的显示单元，相比段码显示，5x7点阵可以灵活组合显示全部英文字母、阿拉伯数字以及常用的简易符号，不需要为不同的显示内容定制专用段码屏，能大幅降低中小批量设备的显示模块采购成本。建模过程中，对组件的安装边界做了完整的干涉检查：组件安装到PCB后，本体下方预留了0.2mm的安全间隙，避免壳体压到PCB表面的走线、贴片元件；组件四周预留了2mm的操作空间，方便焊接时的工装定位、后期维修时的拆换操作；引脚的直径做了适配标准0.8mm安装孔的设计，插装时不需要额外扩孔，也不会因为间隙过大导致插装后组件歪斜。

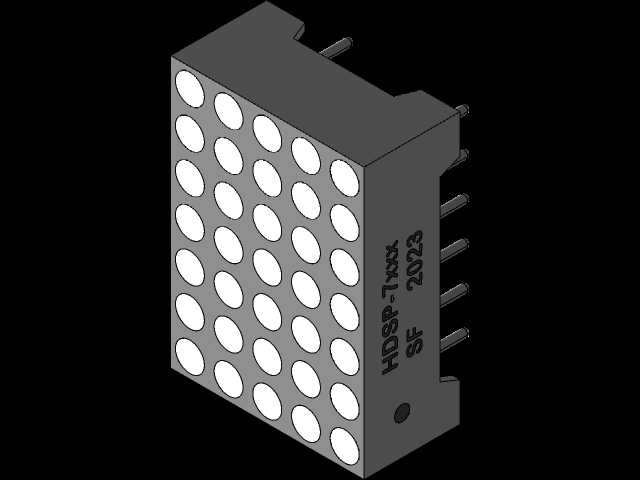

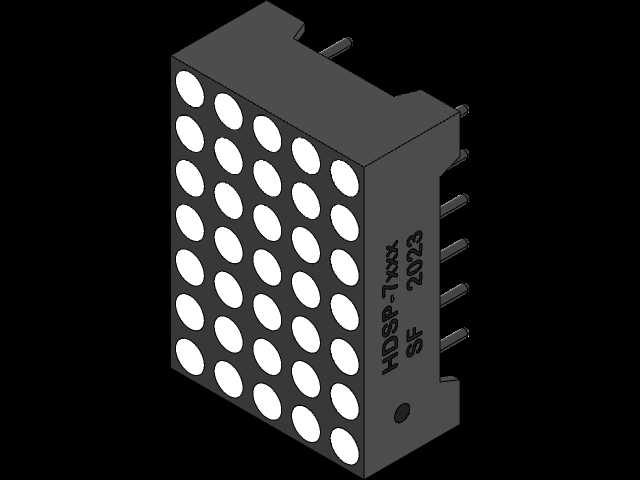

　　针对结构设计从业者的建模参考价值，该模型完整还原了实物的所有装配细节：包括外壳的分型线位置、引脚的折弯角度、面罩的点阵凸台结构、底部的定位凸点，在做整机结构布局时，可以直接导入模型完成面板开窗位置的匹配、PCB安装高度的校核，避免出现面板开窗与显示区域错位、安装后组件顶到面板内壁的问题。两个配色版本的模型分别做了外观面的分层处理，渲染时可以直接赋予对应材质，快速完成不同配色方案的效果验证，不需要重新拆分外观面。在做设备的人机交互部分设计时，这类标准点阵组件的选型不需要开模定制，直接选用市售标准件即可，因此模型的尺寸精度直接影响到整机结构的装配准确率，建模时所有尺寸均按照实物样品的实测值绘制，关键配合尺寸的公差带与实物保持一致，能直接用于工程出图、BOM清单制作的参考。
