多色贴片式圆头LED光学透镜结构设计

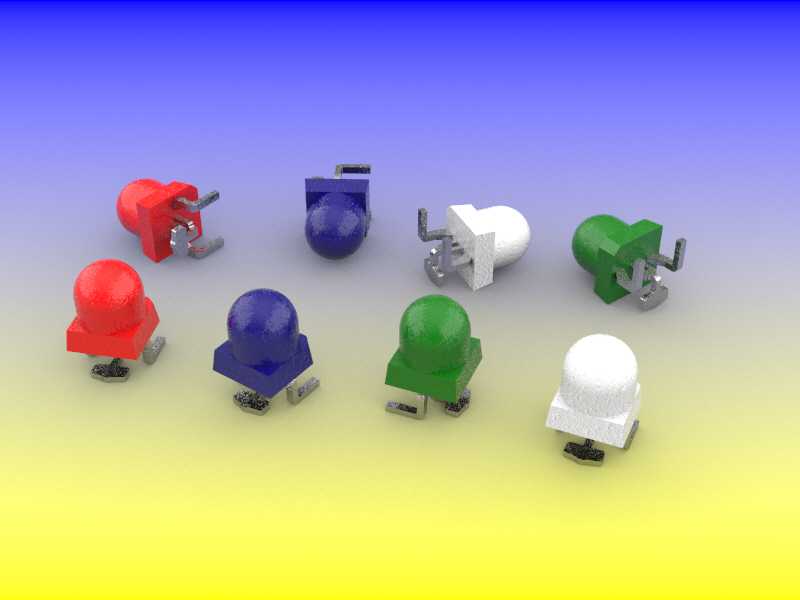

　　在消费电子、工业控制板卡、小型照明模组的PCB装配场景中，贴片式带透镜LED是最常用的板载状态指示与局部照明元件，这类元件的选型与结构匹配直接影响整机装配的良率与指示效果的一致性。本次设计的圆头SMD LED透镜，核心围绕贴片回流焊工艺的安装边界做结构适配，同时兼顾不同出光颜色的光学扩散需求，覆盖红、蓝、绿、白四种常用指示色的结构通用化设计。

　　从实际产线装配的角度看，这类带透镜的贴片LED需要严格匹配SMT贴片机的吸嘴拾取面，透镜顶部的圆弧面做了微小的平面化处理，避免吸嘴拾取时出现滑移偏位，元件底部的焊盘引脚采用对称式鸥翼结构，焊盘的伸出长度与宽度完全符合常规0805以上规格贴片元件的焊盘设计规范，回流焊过程中不会因为引脚不对称产生立碑、偏移等焊接缺陷。元件整体的占位尺寸控制在4.2mm×4.2mm的方形区域内，总高度不超过6.8mm，这个尺寸边界是经过多轮板卡布局验证的——既不会因为透镜直径过小导致出光角度太窄、指示可视范围不足，也不会因为元件高度过高，在板卡堆叠装配时与上层结构件产生干涉，适配绝大多数工控板、消费电子主板的板间堆叠间隙要求。

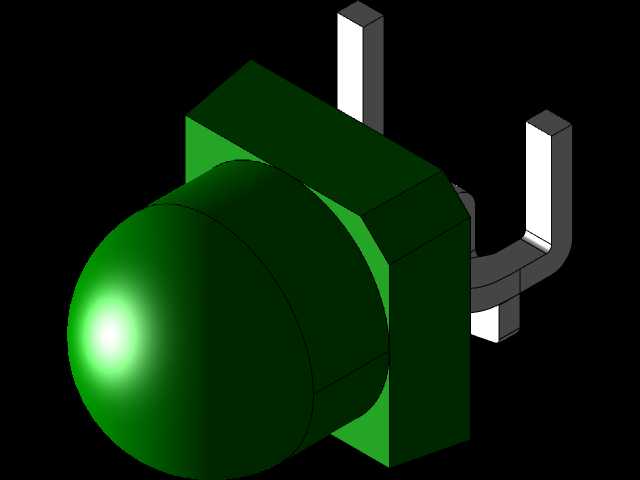

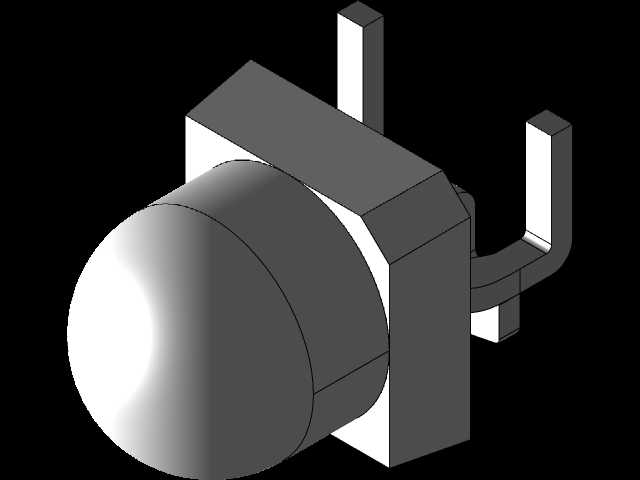

　　透镜部分采用圆头球形光学面设计，光学有效直径为3.9mm，这个直径参数是结合出光角度与贴片封装尺寸平衡后的结果：相比普通无透镜的贴片LED，圆头透镜可以将LED芯片的出光角度收拢在合适范围内，既保证正面的指示亮度足够，又能让侧向120度范围内的观测者都能清晰识别指示灯状态，避免出现只有正对着才能看清亮灭状态的问题。透镜与底部封装基座的配合采用卡扣式过盈配合结构，装配时不需要额外点胶固定，透镜边缘的定位凸台与基座的定位槽完全契合，不会出现透镜偏斜导致的出光方向偏移问题，不同颜色的透镜采用对应色号的光学PC材质注塑成型，不需要额外在LED芯片表面涂覆色层，减少了封装工序的同时，也避免了长期使用后色层老化褪色的问题。

　　在实际设备应用中，这类带透镜的贴片LED可以直接替代同封装规格的普通贴片LED，不需要修改PCB焊盘设计，对于已经完成布线的板卡，可以直接做物料替换升级，提升指示灯的可视效果。设计过程中特意做了结构的通用化处理，四种颜色的元件外部安装尺寸、焊盘位置完全一致，SMT贴装时可以共用同一份吸嘴参数、同一份钢网开孔文件，减少产线换料的调试时间，也降低了BOM物料管理的复杂度。元件底部的基座采用耐高温LCP材质，可以承受回流焊最高260摄氏度的峰值温度，不会出现基座变形、透镜移位的问题，焊接后的元件共面度控制在0.1mm以内，保证所有引脚都能与焊盘可靠接触，避免虚焊问题。

　　从结构设计的细节上看，透镜的球形面做了微小的磨砂雾化处理，不是完全高光的光滑面，这样可以避免LED芯片点亮后出现明显的亮斑，让整个透镜面的发光更均匀，观测时不会产生刺眼的亮点，适合作为设备的电源指示、状态指示、故障报警指示使用。引脚的弯折角度做了精准控制，引脚末端的平直面完全平行于PCB板面，焊盘的镀层采用常规的雾锡处理，与常规无铅焊锡的浸润性良好，焊接后的焊点强度可以承受常规的板卡弯折、振动测试，不会出现引脚脱落的问题。对于需要做椭圆透镜版本的设计场景，只需要替换透镜部分的结构件，底部基座与引脚部分可以完全通用，大幅降低了衍生型号的开模成本与设计周期，适配不同出光角度要求的应用场景。
