贴片式椭圆透镜三色LED电子元件结构

　　在消费电子、工业控制板卡、小型指示终端的PCB装配场景里，这类带椭圆透镜的贴片LED是最常用的板载指示光源，区别于直插式LED的长引脚设计，贴片封装的器件可以直接通过SMT回流焊工艺完成板上贴装，不需要额外的引脚整形、波峰焊治具适配，能大幅提升整板装配的效率，也能适配厚度更薄的紧凑型电子产品结构设计。这类椭圆透镜的光学设计核心是调整发光的出光角度，常规圆形透镜的SMD LED出光角多为120度左右的均匀圆形光斑，而椭圆透镜通过透镜曲面的非对称曲率设计，能在水平方向获得更大的出光张角，垂直方向压缩出光范围，让光线更集中在需要被观测的水平视角区间，适合用在设备面板的状态指示、条形指示灯组、小型显示屏背光补光这类需要特定方向配光的场景，

　　比如工控设备的面板状态灯，操作人员多在设备正前方的水平区域活动，椭圆透镜的配光可以让正面水平区域的亮度更均匀，减少垂直方向的无效光损耗，同等驱动电流下观测区域的可视亮度比圆形透镜版本高15%左右。从结构设计维度看，这类器件的封装本体尺寸控制在4.2×4.2×6.8mm的边界内，这个尺寸是经过多代SMT工艺适配优化后的结果，长宽尺寸匹配通用8mm编带包装的料仓规格，能适配市面上绝大多数中高速贴片机的吸嘴取料定位公差，不会因为尺寸过小出现吸嘴取料偏移、抛料率过高的问题，6.8mm的总高度包含了透镜凸起的部分，在PCB布局时需要预留对应的高度避让空间，不能在器件正上方布置结构件、屏蔽罩或者其他 taller 的板载元件，

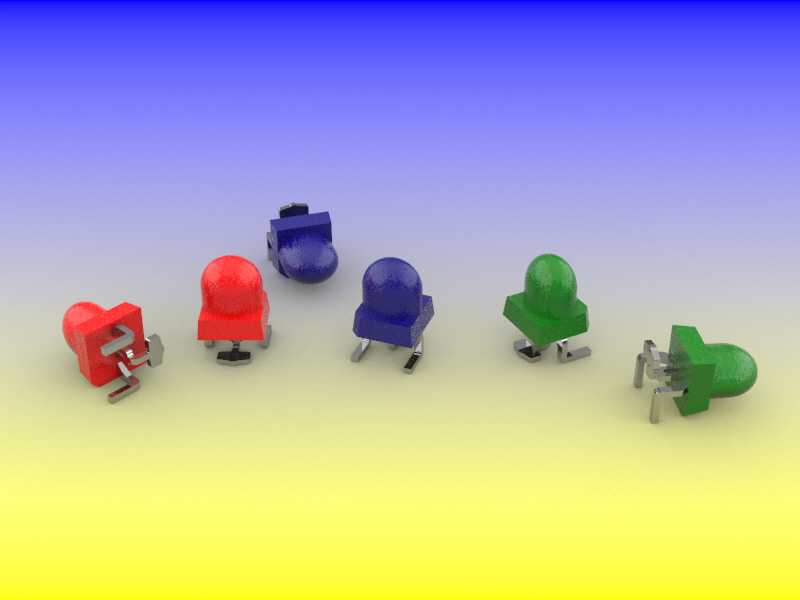

　　避免装配时压损透镜曲面，影响光学出光效果。器件的引脚采用鸥翼型贴片引脚设计，引脚的共面度控制在0.1mm以内，保证回流焊时每个引脚都能和PCB焊盘充分浸润，减少虚焊、立碑等SMT常见不良，引脚的焊盘尺寸设计也匹配通用0805封装衍生的焊盘规范，硬件工程师在做PCB Layout时不需要单独定制特殊焊盘，直接调用标准贴片LED的焊盘封装即可完成布局，能缩短硬件开发的周期。透镜部分采用高透光率的环氧材料封装，不同颜色的透镜对应不同的发光波段，红、蓝、绿三色的器件可以覆盖常规设备状态指示的全部色彩需求，红色多用于故障、报警类指示，蓝色多用于电源、工作状态指示，绿色多用于正常运行、信号正常类指示，三种器件的封装尺寸、引脚定义完全一致，

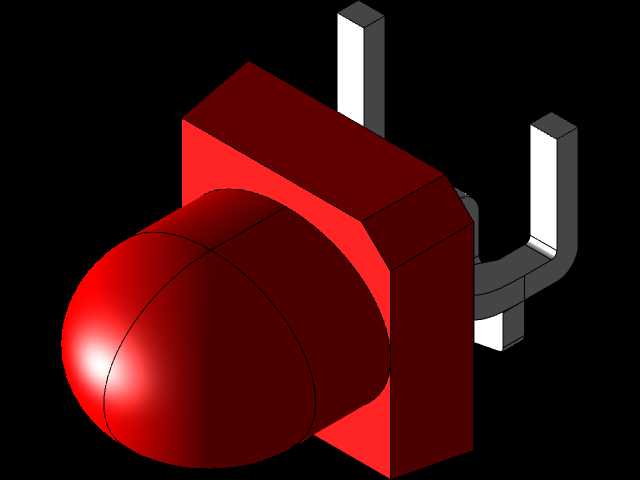

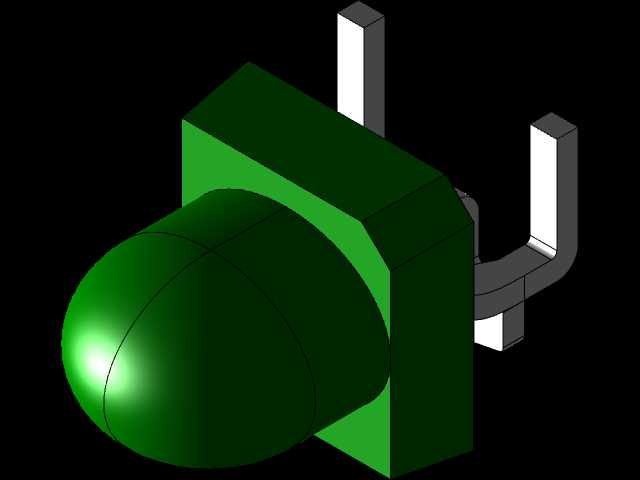

　　在PCB设计时可以做兼容封装，同一位置可以根据产品的功能需求贴装不同颜色的器件，减少PCB的版本数量，降低供应链的管理成本。在做整机结构的透光窗口设计时，需要注意椭圆透镜的长轴方向和设备面板的观测方向匹配，如果透镜安装方向旋转90度，就会出现垂直方向亮度过高、水平观测区域亮度不足的问题，结构设计时需要在PCB丝印层标注器件的极性和透镜方向标识，同时在结构件的定位柱上做对应的防呆设计，避免装配时出现器件方向贴反的问题。另外这类贴片LED的透镜表面是高光曲面，在SMT贴装过程中要注意避免吸嘴直接接触透镜光学面，防止留下吸嘴印或者划伤曲面，影响出光的均匀性，回流焊的温度曲线也要匹配环氧材料的耐温特性，避免温度过高导致透镜发黄、透光率下降。在三维建模过程中，需要准确还原透镜的曲面曲率、引脚的折弯角度、本体的尺寸公差，不能把椭圆透镜做成对称的圆形结构，否则在做结构装配干涉检查、光学效果仿真时会出现和实际器件不符的偏差，导致后续开模或者装配时出现匹配问题。建模时还要注意区分不同颜色透镜的材质参数，红色、蓝色、绿色的透光材质在渲染时要对应不同的透光率和色彩饱和度，还原真实器件的外观质感，引脚部分要还原金属镀层的质感，本体基座部分还原黑色阻燃塑料的哑光质感，保证模型在做产品装配演示、BOM表可视化展示时能准确对应实际物料的外观特征。
