铝基PCB板载SMD3030LED灯带结构设计

　　在工业设备局部照明、小型自动化工位补光、精密检测设备光源配套场景中，这类板载LED灯带是应用频次极高的标准化照明组件，不同于民用装饰类软灯带，这款采用铝芯金属芯PCB作为承载基板的硬条灯，从结构设计之初就瞄准工业场景的散热需求与安装精度要求，避免长期点亮后基板过热导致的光衰过快、焊盘脱落等工程常见问题。

　　从核心器件选型来看，板载的LED采用SMD3030封装，单颗器件外形尺寸控制在3mm×3mm，这个封装尺寸在工业照明类LED器件中属于兼顾散热面积与排布密度的折中选择，既不会像2835封装那样因散热焊盘过小导致高电流下结温过高，也不会像5050封装那样占用过多板面空间，无法实现高密度排布下的均匀出光。单颗LED的最大工作电流设定为300mA，在0.5米的传感距离下可以达到±2500lux的照度输出，完全覆盖机床操作工位、视觉检测补光、设备内部状态照明这类场景的照度需求，不会出现局部照度不足导致的操作盲区或者视觉识别误判问题。

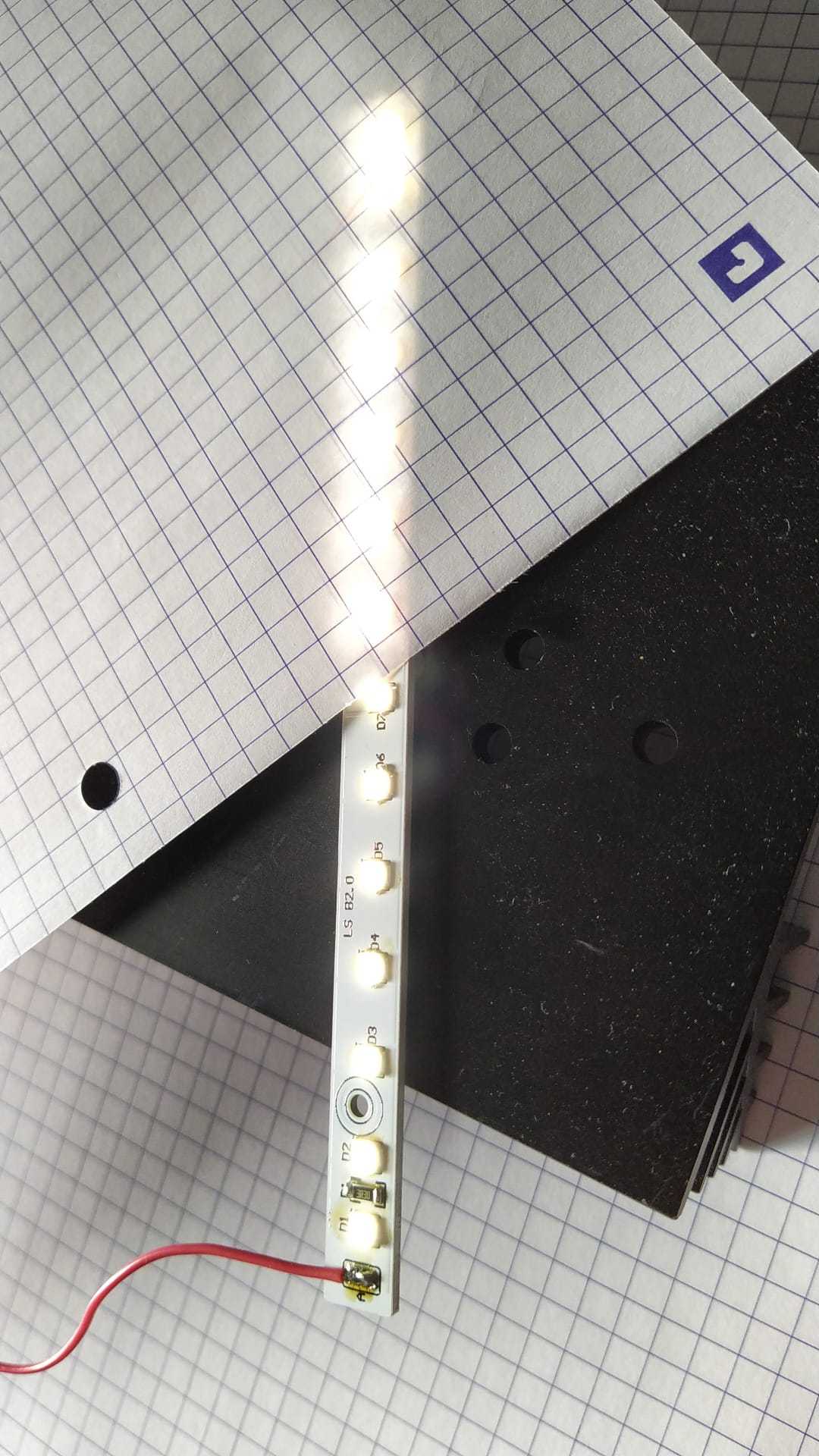

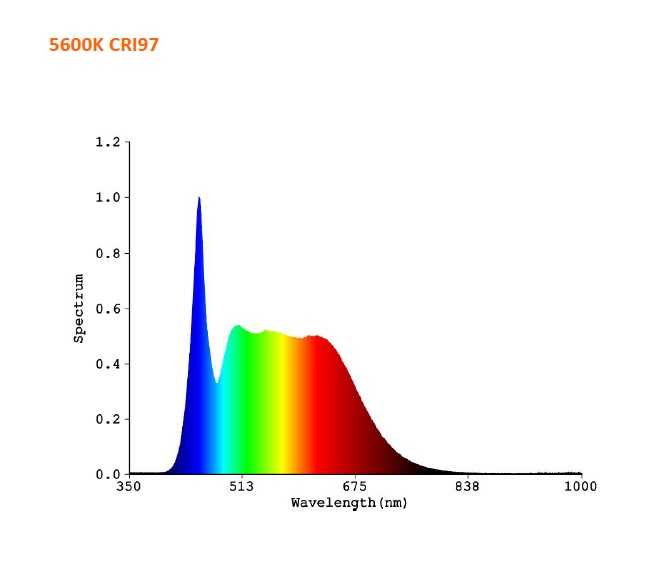

　　基板选用铝基金属芯PCB，是整个结构设计的核心考量点，普通FR-4基板的导热系数仅为0.3W/(m·K)左右，而这款灯带采用的铝芯基板导热系数可以达到2.0W/(m·K)以上，能够将LED工作时产生的热量快速传导到安装基面，配合安装时涂抹的导热硅脂，可以将LED结温控制在安全阈值内，保证在300mA满额电流工作时，光通量维持在110-120流明每颗的水平，高显色指数CRI97的参数设定，也让这款灯带在需要识别工件颜色、线路标识的场景中具备更好的适用性，不会因为光源显色性差导致的颜色判断失误，光温设定在5600K±250K的正白光区间，接近自然光的色温可以降低操作人员长时间在灯下工作的视觉疲劳感，3V的正向工作电压也适配工业场景中常见的低压直流供电系统，降低供电模块的设计复杂度。

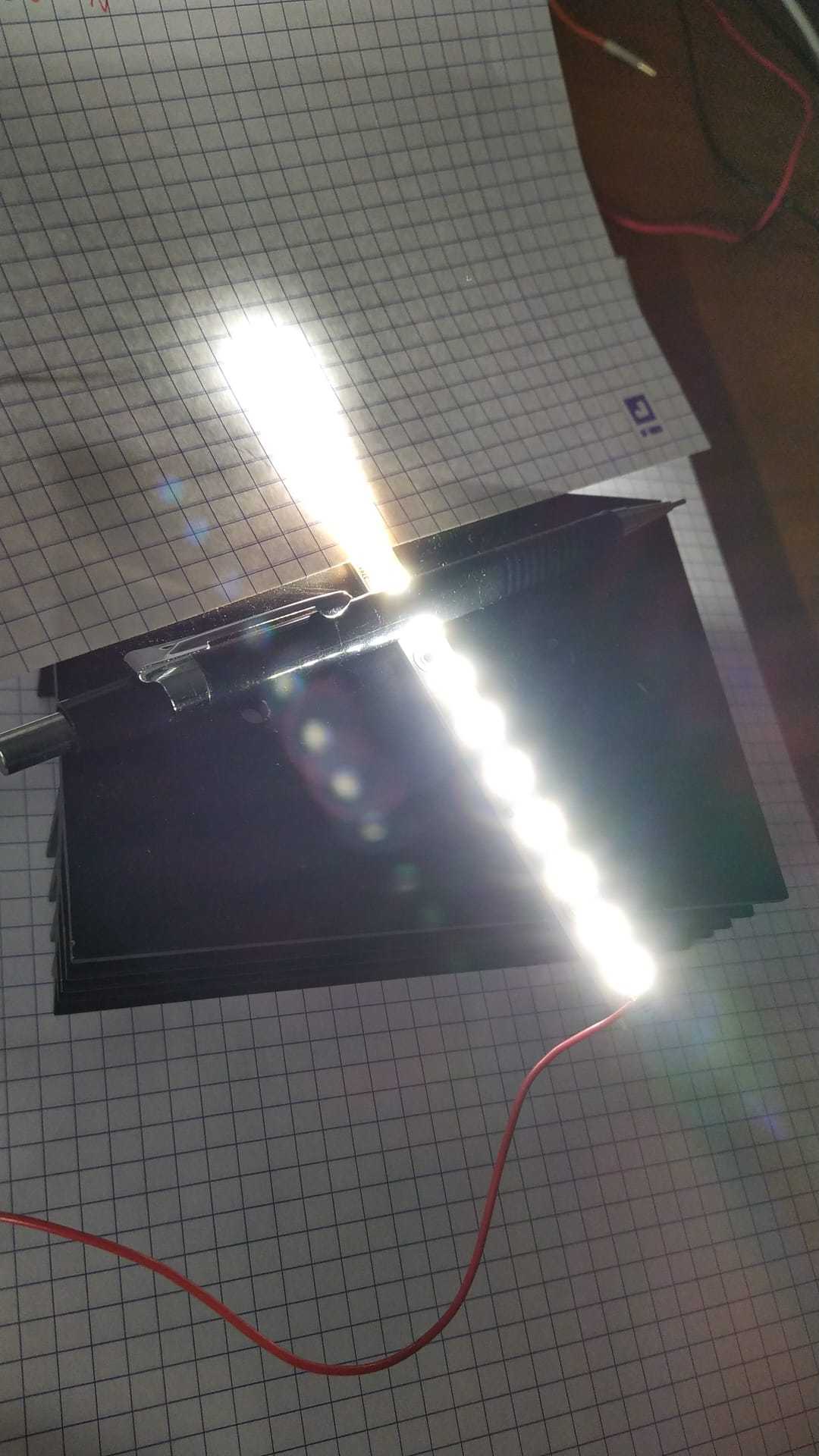

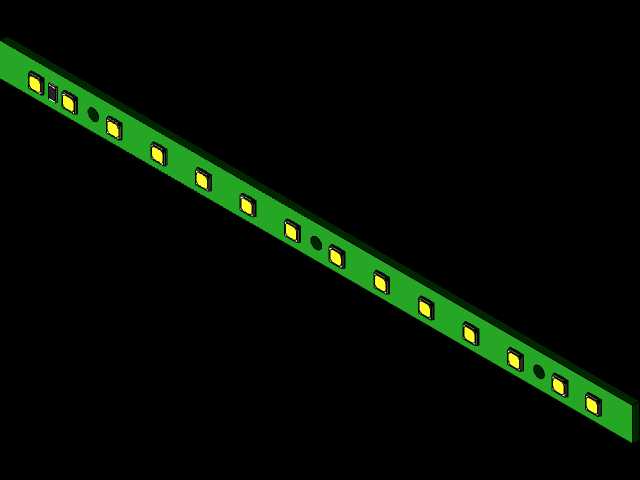

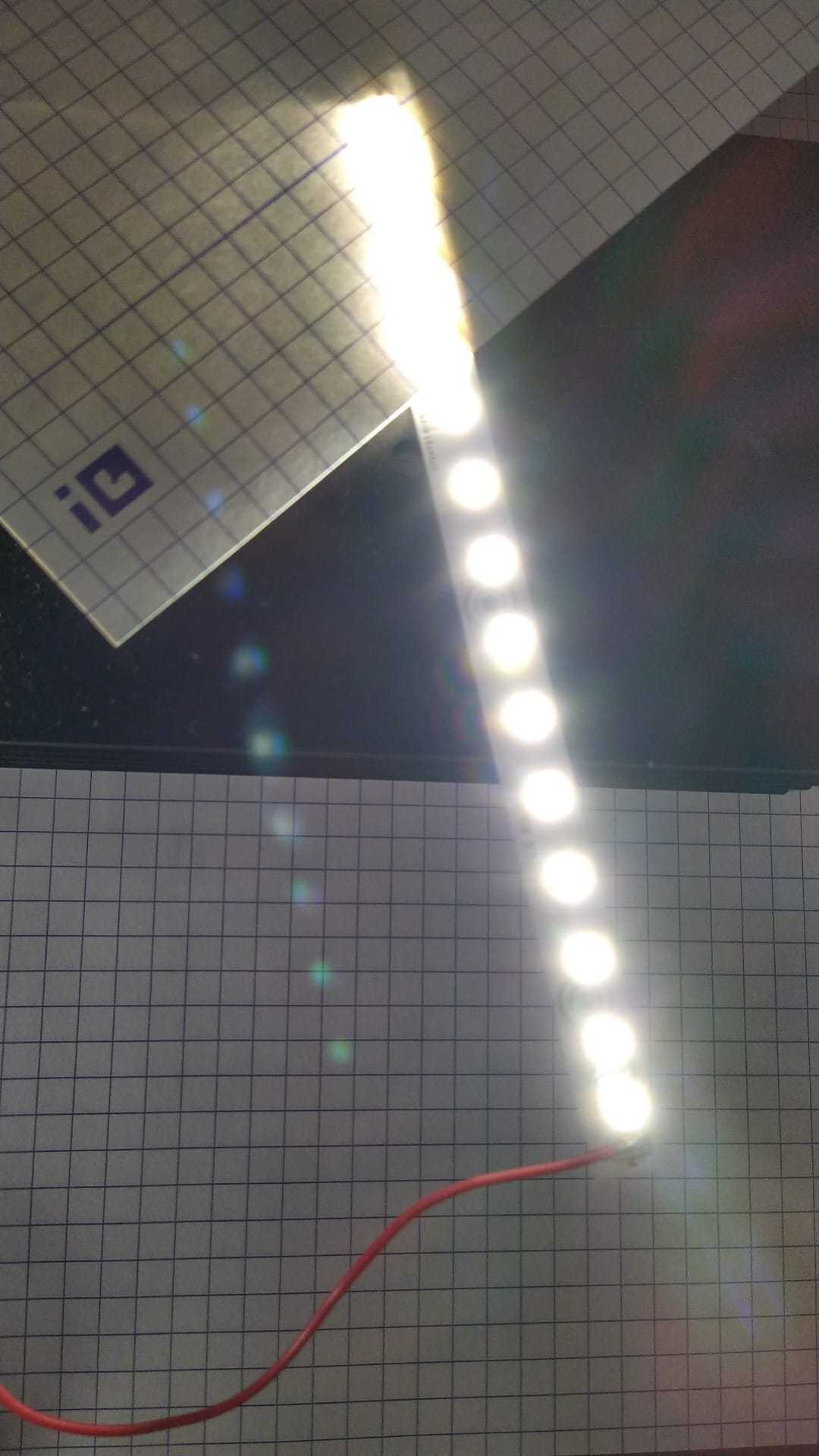

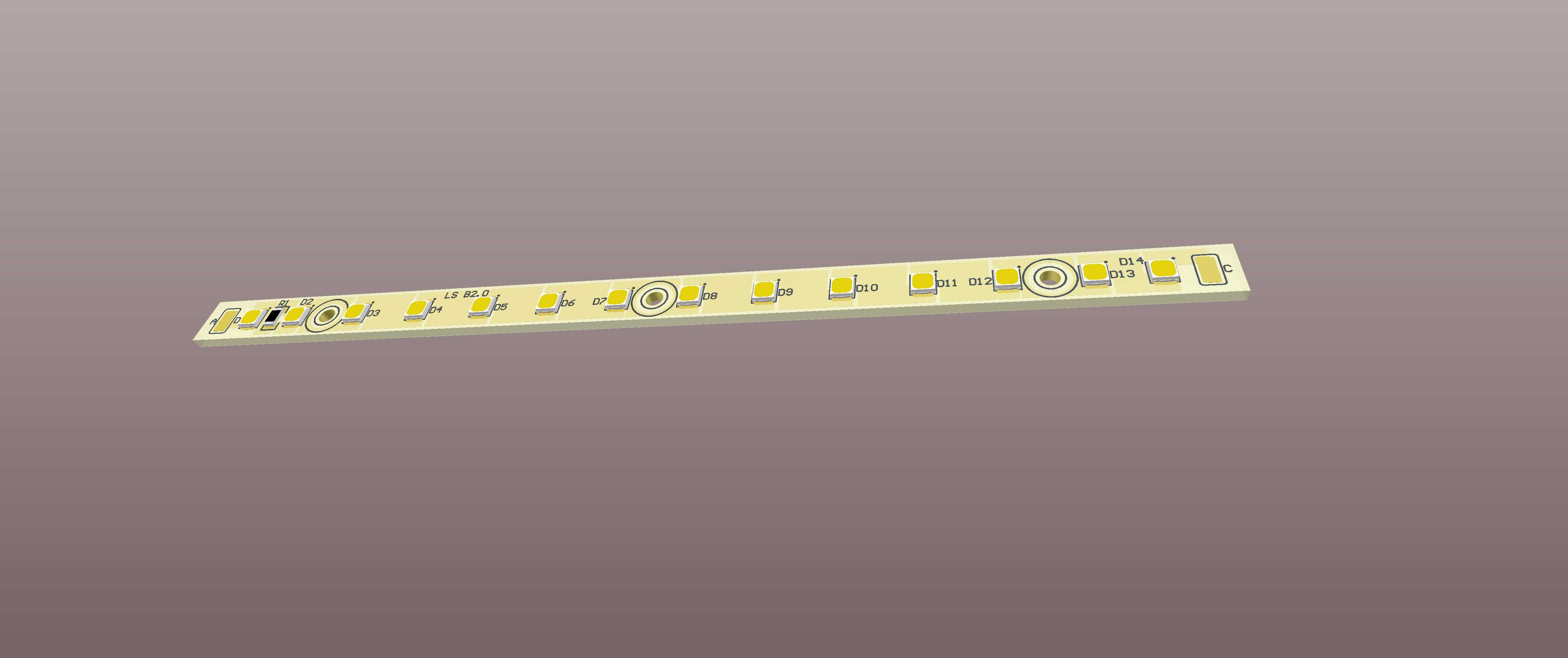

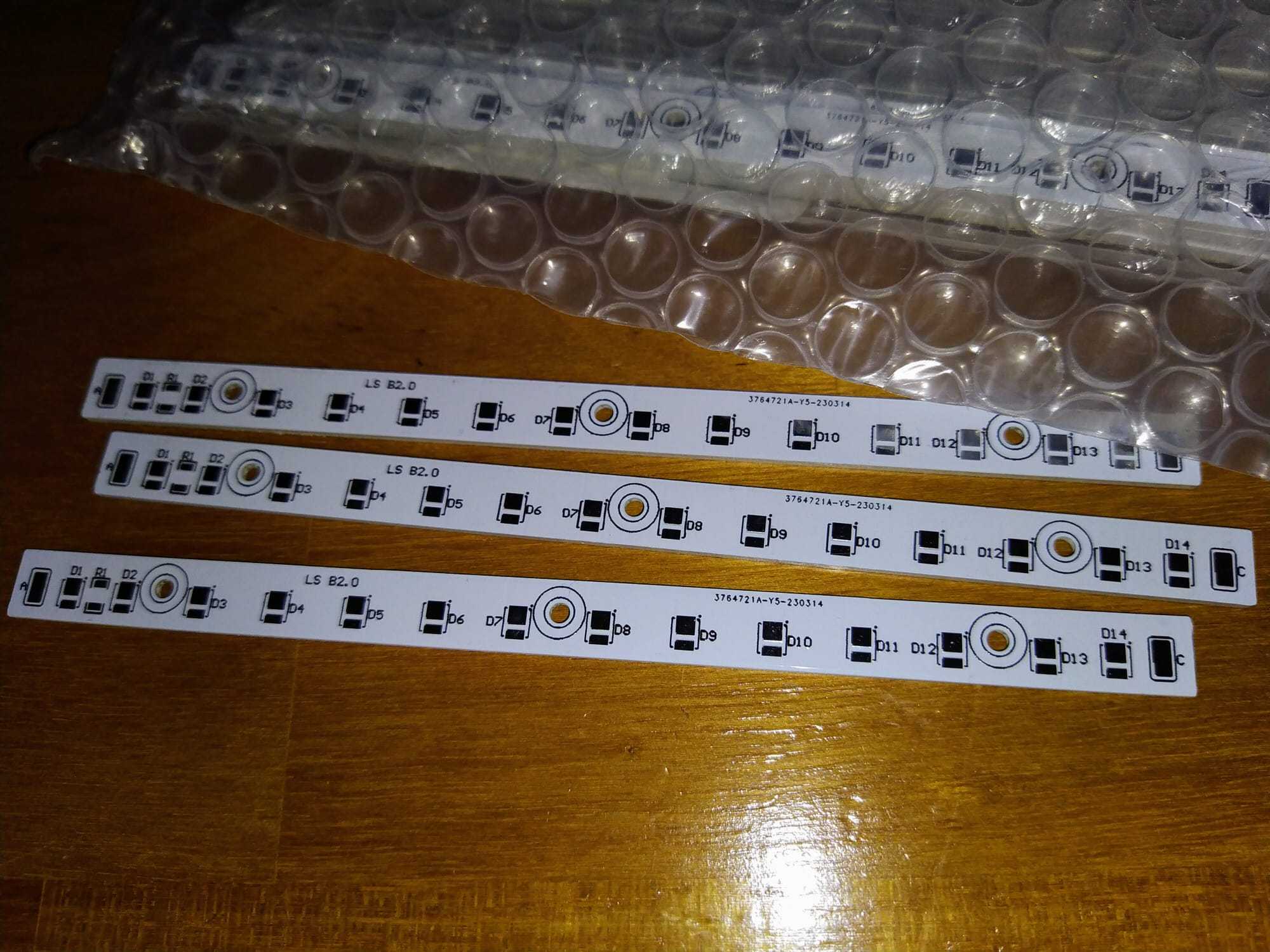

　　从安装边界来看，这款硬条灯带的整体结构为平直条形，板上除了SMD3030LED灯珠外，还预留了对应的焊盘与连接定位孔，两端的圆形焊盘为供电连接位，支持多段灯带的拼接焊接，也可以通过接插件实现快速拆装，板边的定位标记可以在安装时快速对齐安装槽位，保证灯带安装后与被照射面的平行度，避免出现照度不均的明暗条纹。灯带的整体厚度控制在PCB板厚加灯珠高度的范围内，总厚度不超过5mm，可以嵌入到设备的窄缝安装空间中，比如机床的防护罩内侧、自动化生产线的型材槽位、检测设备的光源安装腔，不需要额外预留过大的安装空间，适配现有工业设备的结构改造需求。

　　在电路设计层面，板上的线路采用大宽度铜箔走线，能够承载300mA工作电流下的载流需求，避免走线过细导致的线路压降过大、尾端灯珠亮度不足的问题，每颗灯珠的焊盘都做了加大处理，既提升了焊接可靠性，也增加了灯珠与基板的散热接触面积，降低虚焊风险。条形的整体结构可以根据实际安装长度进行裁切，板上预留的裁切标记位可以让现场安装人员快速确定裁切位置，不会破坏原有电路的连通性，适配不同长度的安装需求，不需要单独定制特殊长度的灯带，降低备件库存压力。

　　实际应用中，这类灯带常被用于CA6140这类普通车床的工作灯改造，替换原有的白炽灯工作灯，不仅功耗更低、寿命更长，还可以通过多段排布实现整个操作工位的无阴影照明，也可以用于电子设备组装工位的局部补光，配合设备的启停信号实现触发点亮，减少无效照明的能源浪费，在视觉检测设备中，这类高显指的条形灯带也可以作为正面补光光源，清晰拍摄出PCB板上的元件标识、工件表面的缺陷特征，提升检测准确率。不同于民用灯带的柔性设计，硬铝基板的结构具备更好的结构强度，在工业场景的振动环境下不会出现基板弯折导致的线路断裂问题，长期使用的可靠性更高，安装时可以通过螺丝直接固定在设备的金属壳体上，不需要额外的支撑结构，安装维护的操作难度更低。
