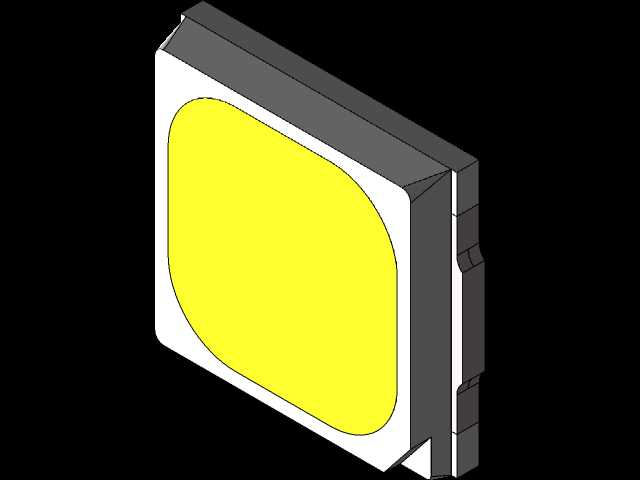

3030规格贴片式白光LED灯珠三维结构

　　做消费电子、工业照明类产品结构设计快十年，经手的贴片光源选型不下百种，3030规格的SMD白光LED算是中功率照明场景里适配性极强的一类元件，这次建模的这款灯珠，完全贴合量产实物的结构边界，能直接导入PCB Layout、灯具结构装配环节做干涉校验，不用反复调整公差匹配。

　　先从实际应用场景说，这类灯珠覆盖的领域极广：工业设备的操作面板背光、商用筒灯射灯的光源模组、户外亮化的线条灯点光源、消费类电器的状态指示与局部照明，甚至车载低压照明的非安全类光源位，都能见到它的身影。选3030而非更小的2835、更大的5050，核心是平衡了发光面尺寸、散热能力与贴装密度——3mm见方的本体占板面积适中，既不会像小尺寸灯珠那样在大间距布板时显得发光点过于零散，也不会像大尺寸灯珠那样限制PCB的走线空间，在每米60珠到120珠的灯带、单颗1W到2W的光源模组里，这个尺寸的综合布板效率最高。

　　从产品功能特性来看，这款灯珠的参数设定完全对标量产主流高显指型号：正白光色温区间覆盖5600K上下，显色指数CRI达到97以上，属于高保真显色范畴，能满足商用展陈、摄影补光这类对色彩还原度要求高的场景需求；正向导通电压3V，最大脉冲闪频电流可到300mA，额定300mA电流下光通量能做到110-120流明，光效表现处于同规格产品的第一梯队。结构上采用金属芯PCB支架，散热路径直接从芯片焊盘连通到支架底部的散热焊盘，相比普通塑料支架的灯珠，热阻低30%以上，长时间满负荷工作时结温能控制在安全区间内，大幅降低光衰速率，标称使用寿命能达到常规商用照明的要求。

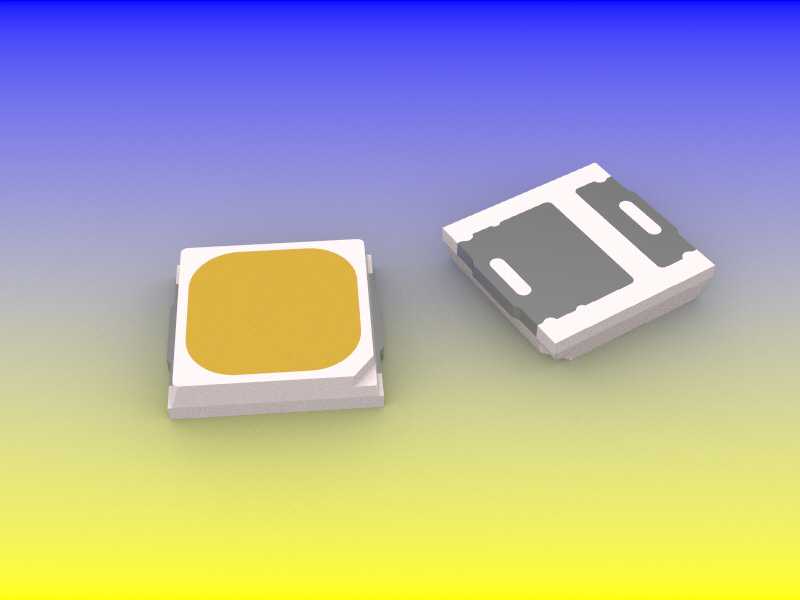

　　建模时的设计思路完全逆向自量产实物的装配逻辑：首先拆分灯珠的几个核心结构件——白色耐高温的PPA塑壳本体、内部围出的反光杯腔、覆盖在腔体内的黄色荧光胶层、底部露出的两个电极焊盘与中间的散热焊盘、支架内部的金属导电引脚。建模时特意还原了塑壳边缘的微小倒角与注塑脱模斜度，别小看这0.05mm的斜度，做SMT钢网开孔时如果忽略这个结构，焊膏印刷量容易出现偏差，过回流焊时就可能出现立碑、虚焊的问题。荧光胶层的弧度也严格按照实物的凸面曲率做了曲面建模，这个弧度直接影响出光角度，这款灯珠的出光角为120度，是面光源的典型配光，做二次光学设计时，透镜或者反光杯的匹配能直接套用现有成熟方案，不用重新做配光模拟。

　　外形尺寸与安装边界是建模时卡得最严的部分：本体外形严格控制在3.0mm×3.0mm的正方形尺寸，本体总高度（从PCB板面到荧光胶最高点）为0.65mm，这个高度要注意，在做超薄灯具设计时，灯罩内表面到PCB的距离不能小于0.8mm，否则容易蹭到胶面造成荧光层刮花，影响出光均匀性。底部焊盘的尺寸完全按照JEDEC的贴片元件封装标准设定：两个电极焊盘的宽度、间距，中间散热焊盘的大小，都和量产元件的封装尺寸完全一致，导入PCB设计软件时可以直接匹配标准封装库，不用重新测量调整焊盘尺寸。另外塑壳侧面的定位缺口也做了还原，这个缺口是SMT贴装时的视觉定位点，贴片机的相机通过识别这个缺口判断灯珠的极性方向，建模时保留这个特征，能让装配仿真的环节更贴近实际生产流程，提前预判极性装反的风险。

　　实际做结构选型时还要注意，这类灯珠的焊接温度曲线要匹配无铅回流焊的标准，峰值温度不能超过260摄氏度，且高温停留时间不能超过10秒，建模时虽然不用体现温度参数，但结构上预留的焊盘爬锡空间是按照这个焊接要求做的，焊盘边缘和塑壳本体的间隙留了0.1mm，能避免焊锡爬到塑壳侧面污染反光腔。另外，这款灯珠的支架是气密性设计，塑壳和金属引脚的结合处做了密封结构，能在一定程度上抵御潮湿环境的侵蚀，在户外半裸露的灯具应用中，只要做好整灯的IP防护，灯珠本身不会因为短期受潮出现失效问题。

　　很多新手建模时容易忽略灯珠底部散热焊盘的高度差，实际上这款灯珠的散热焊盘比两侧电极焊盘要稍微突出0.02-0.03mm，这个微小的高度差是为了让散热焊盘能更好地和PCB上的散热焊盘贴合，降低热阻，建模时特意还原了这个细节，做热仿真分析时，这个接触间隙的设置会直接影响热阻计算的准确性，如果做成三个焊盘齐平，仿真出来的结温会比实际值低5-8摄氏度，会误导散热结构的设计。另外荧光胶层和塑壳反光杯的结合处，做了微小的溢胶倒角，这是量产点胶工艺必然会留下的特征，不是设计缺陷，建模时保留这个特征，能让渲染出来的效果更贴近实物，也能在做近距照明的光斑模拟时，更准确地还原边缘杂光的分布情况。

　　在灯带类产品的应用中，这款灯珠的厚度优势很明显，0.65mm的总高度，配合0.2mm厚的柔性PCB，整灯的厚度可以控制在1.2mm以内，能塞进极窄的灯槽里，适配现在流行的极简装修风格的线性照明需求。在球泡灯、灯管类替换光源里，单颗1W的功率能让整灯的布珠数量减少，降低PCB的用量和焊接工时，同时高显指的特性能满足家居照明、商业照明对光品质的要求，不会出现普通低显指灯珠照东西偏色的问题。

　　做三维建模的时候，所有的配合面都做了公差预留，塑壳和内部金属支架的配合间隙设为0.01mm，和实际注塑生产的装配公差一致，导入装配体做干涉检查时，不会出现虚假的干涉报错。所有的曲面都做了G1以上的连续，导出STEP格式后导入其他三维软件不会出现破面，能直接用于后续的结构设计、光学模拟、装配仿真等环节，不用花时间修复几何特征。
