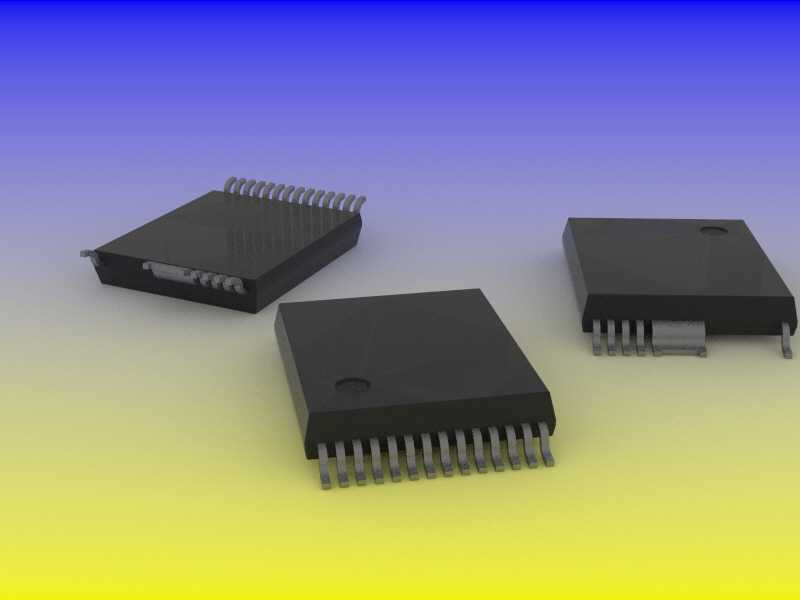

开关电源用InSop-T28D集成电路封装结构

　　在开关电源的PCB布局设计环节，功率IC的封装选型直接决定了电源模块的散热效率、布线难度与长期运行可靠性，InSop-T28D封装正是面向高集成度反激式开关电源应用优化的表面贴装封装形式，适配InnoSwitch4 Pro系列等集成了初级开关、次级同步整流、反馈链路的高功率密度电源芯片。这类封装的核心设计思路是在有限的PCB占用面积内，平衡大电流引脚的载流能力、芯片热源的散热路径、高低压引脚的电气安全间距，同时满足自动化SMT贴装的工艺公差要求。从实际应用场景来看，这类封装广泛用于65W-150W功率段的快充适配器、超薄型开关电源、工业辅助电源模块、LED驱动电源等产品中，这类产品普遍要求电源模块厚度薄、功率密度高、外围元件少，

　　传统的直插封装或者大尺寸SOP封装无法满足空间约束，而InSop-T28D通过引脚排布与散热结构的优化，能够在更小的占板面积上实现更高的功率输出。从结构设计细节来看，该封装采用外露式散热焊盘设计，散热焊盘位于封装本体底部中心位置，焊接时直接与PCB表层的散热铜箔连接，能够将芯片内部功率器件产生的热量直接传导到PCB的散热铜面上，相比传统无外露焊盘的SOP封装，热阻降低40%以上，可有效避免芯片在满负载运行时出现结温过高触发过温保护的问题。引脚部分采用两侧翼型排布，单侧14个引脚，总计28个引脚，引脚间距为标准的1.27mm工业级贴片间距，既能够满足SMT贴片机的吸嘴拾取、视觉定位精度要求，也能避免引脚间距过小导致的焊锡桥连不良，

　　同时引脚伸出长度经过优化，焊接后形成的焊点弯月面清晰，可满足AOI光学检测的焊点识别要求，降低生产环节的不良率。在安装边界设计上，封装本体的长宽尺寸经过严格管控，本体长度控制在10.3mm-10.5mm区间，宽度控制在7.4mm-7.6mm区间，本体厚度控制在2.3mm以内，对应的PCB封装焊盘设计需要预留0.2mm的引脚外扩余量，散热焊盘区域需要设计0.8mm直径的金属化过孔阵列，过孔做阻焊塞油处理，避免焊接时焊锡从过孔流到PCB背面影响背面元件贴装。高低压引脚的排布上，该封装将初级侧高压引脚与次级侧低压引脚分别布置在封装的两侧，中间预留足够的爬电距离，在PCB布线时不需要额外在高低压引脚之间开槽增加爬电距离，

　　即可满足安规认证中对初级次级之间8mm以上爬电距离的要求，大幅简化了PCB的安规设计难度。在实际选型建模过程中，需要重点关注封装的引脚共面度参数，所有引脚的底面共面度公差控制在0.1mm以内，确保贴装时每个引脚都能与焊膏充分接触，避免虚焊问题；同时封装本体的边角做了0.2mm的倒角处理，避免贴装吸嘴拾取时出现边角磕碰导致封装本体开裂。另外，封装顶部的标记点位置做了凹陷设计，用于激光打印芯片型号、批次信息，建模时不需要还原具体的丝印字符，只需要保留标记区域的凹陷特征即可，避免模型面数过多影响PCB装配仿真的运行效率。在进行整机结构干涉检查时，需要注意该封装上方的元件预留高度不能小于3mm，一方面是为了满足散热所需的空气对流空间，另一方面是避免后续维修拆焊时热风枪的操作空间不足，同时在封装周边5mm范围内不要布置高度超过10mm的直立元件，避免SMT回流焊时出现元件阴影效应导致焊接不良。
